FR 162 A6V10816676_----_d Siemens Building Technologies

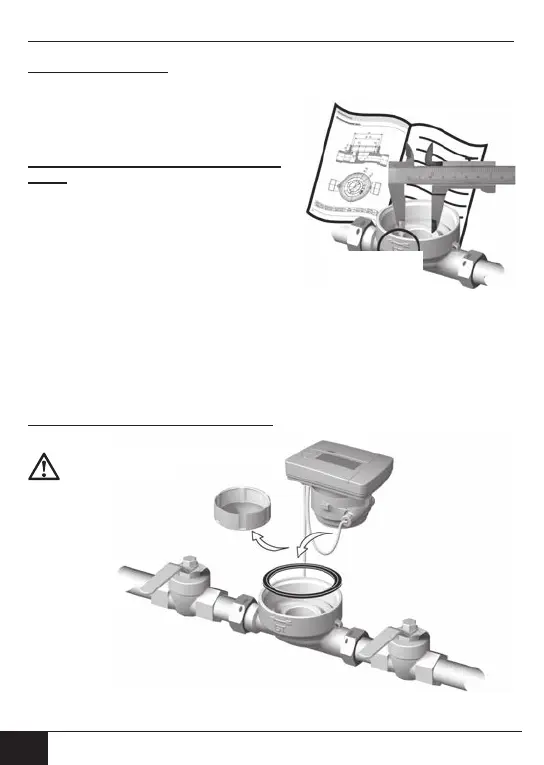

Montage du compteur avec capsule de mesure
Préparation du montage
• Enlevez le couvercle borgne ou démontez le compteur existant
• Enlevezltoupeprole
• Démontez la sonde de température si néces-
saire
Identiezlapicederaccordementmonotu
bulaire
• Contrôlez si la pièce de raccordement monotu-
bulaire porte le marquage « IST » ou « QDS ».
Si la pièce de raccordement monotubulaire est
ainsi marquée, la capsule de mesure peut être
utilisée sans contrôle supplémentaire.
Si la pièce de raccordement monotubulaire ne
porte aucun marquage respectif :
• contrlezlesdimensionsgurantdanslecrouiscotdelapicederaccordement
monotubulaire (cf. chap. « Dimensions ») et les dimensions de la pièce de raccordement
monotubulaire existante.
• Si les dimensions ne correspondent pas aux indications dans les présentes instructions
de service, la capsule de mesure ne peut pas être intégrée dans la pièce de raccorde-
ment monotubulaire installée.
Montage du compteur d’énergie thermique
• Vissez le nouveau compteur
d’énergie thermique dans la pièce de
raccordement monotubulaire
• Serrez la capsule de mesure à l’aide d’une clé appropriée avec
un couple d’environ 30 à 40 Nm
• Alignez l’unité de calcul
Marquage de type de
la pièce de raccorde-
ment monotubulaire
• Insrezltoupeproleneuve
et positionnez-la correctement
Montez toujours les nouveaux compteurs
avec des joints neufs !
