FI 144 A6V10816676_----_d Siemens Building Technologies
Laskuri, jossa on M-Bus-väylän rajapinta ja 2 pulssituloa WFx54..
Tyypin WFx54.. laitteissa on M-Bus-väylän rajapinta. Ne toimivat kommunikaa-
tioporttina mittausarvojen siirrolle M-Bus-väyläkeskukseen. Lisäksi laitteissa
on 2 pulssituloa. Näin voidaan vastaanottaa pulssit yhdestä tai kahdesta
vesilaskurista, joissa on pulssilähtö (Reed-kontakti), ja siirtää M-Bus-väyläkes-
kukseen.
Tyypin WFx54.. laskureihin ei voida
asentaa lisämoduuleja.

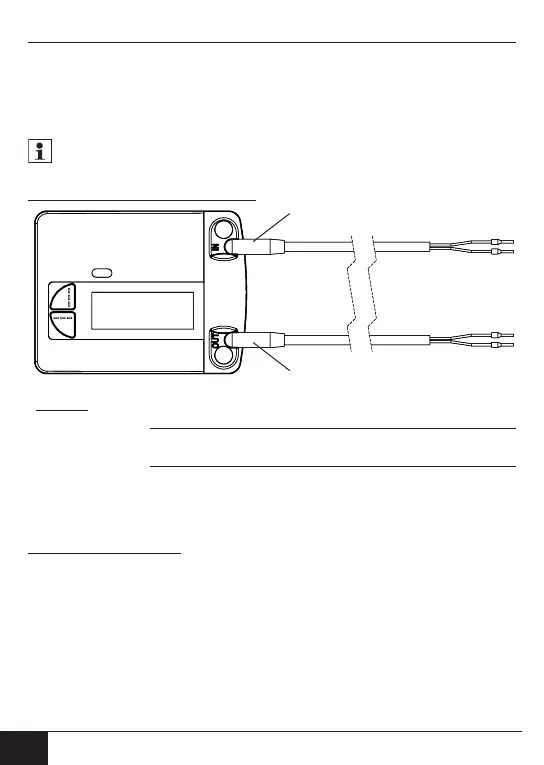

Ohjauskaapelin liitäntä laitteeseen
Liittimet
Pulssitulo 1 Liitin 1: oranssi
Liitin 2: ruskea
Pulssitulo 2 Liitin 1: punainen
Liitin 2: musta
M-Bus-väylä Liitin 1: oranssi (ei käytössä)
Liitin 2: ruskea (ei käytössä)
Liitin 3: punainen
Liitin 4: musta
Liitäntä M-Bus-väylään
M-Bus-väyläjohdon asennus on tehtävä standardin EN 13757-2 mukaisesti.
Ota huomioon seuraavat ohjeet:
• Käytä laadukkaita jousitettuja liittimiä tai puristusliitoksia, joilla on vastaava
poikkipinta-ala!
• Vältä M-Bus-väylän tarpeetonta skannausta.
• Ota M-Bus-väylä käyttöön yhdessä työvaiheessa, mikäli mahdollista!
• Varmista M-Bus-väylän keskeytymätön virransyöttö.
• Vältä M-Bus-väylän poiskytkentöjä.
• Vältä huoltotöissä ja jälkiasennuksissa oikosulkuja M-Bus-johdossa.
Tolerierungsgrundsatz
nach ISO 8015
Allgemein-
Toleranz
ISO 2768-mH
(Maßstab) (Gewicht)
(Benennung)
(Zeichnungsnummer))
Qheat5COM-
Ansicht für Laserbeschriftung
1 : 1
(Werkstoff))
-
-
Norm
Bearb.
Datum
Gepr.
Name
Zust.
Datum
Name
Änderung
(Firma, Zeichnungs-Ersteller)
Ers.durch:
Ers. für:
Blatt
Blätter
(Urspr.)
(Verwendungbereich)
15.09.15 Schwarz
1
1
Das Urheberrecht an dieser Zeichnung ver-
bleibt uns. Jede Vervielfältigung oder Mit teilung an Dritte sowie mißbräuchliche Ver-
wertung in anderer Weise ist nicht gestattet.
"NOTE PROTECTION MARK: ACC: DIN 34"
Tolerierungsgrundsatz
nach ISO 8015
Allgemein-
Toleranz
ISO 2768-mH
(Maßstab) (Gewicht)
(Benennung)
(Zeichnungsnummer))
Qheat5COM-
Ansicht für Laserbeschriftung
1 : 1
(Werkstoff))
-
-
Norm
Bearb.
Datum
Gepr.
Name
Zust.
Datum
Name
Änderung
(Firma, Zeichnungs-Ersteller)
Ers.durch:
Ers. für:
Blatt
Blätter
(Urspr.)
(Verwendungbereich)
15.09.15 Schwarz
1
1
Das Urheberrecht an dieser Zeichnung ver-
bleibt uns. Jede Vervielfältigung oder Mit teilung an Dritte sowie mißbräuchliche Ver-
wertung in anderer Weise ist nicht gestattet.
"NOTE PROTECTION MARK: ACC: DIN 34"
Liitäntä M-Bus-väyläjärjestelmään
Pulssitulon liitäntä
