Profundidad
de inmersión
> 50 % < 99 %
4
3
correcto erróneo
a
b
ESSiemens Building Technologies A6V10816676_----_d 119

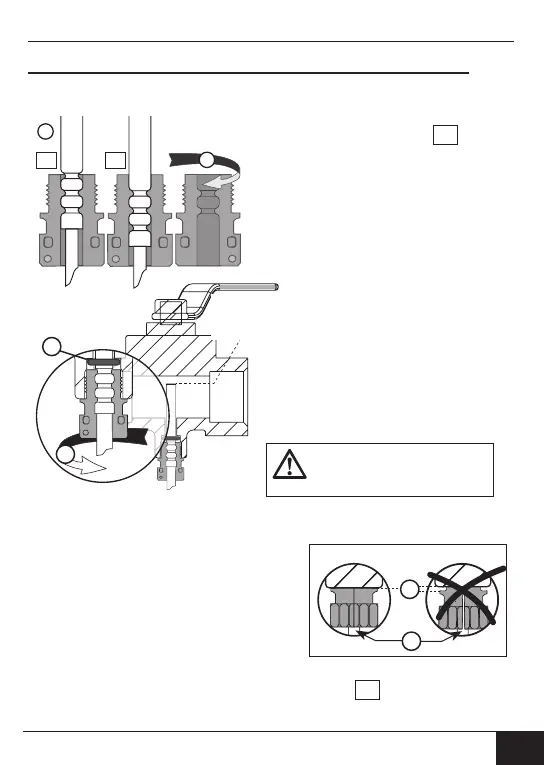

Montaje de la sonda de temperatura
Juego de montaje de la sonda de temperatura directamente sumergida
Hay disponible un juego de montaje para contadores con una sonda de temperatura
de 5,2 × 45 mm. Aquí puede montar la sonda directamente sumergida en la llave
esférica.
Ejecute los pasos 1-4 con la posición ilustrada
P1
de la
sonda de temperatura (TF) en la atornilladura
semimonocoque.
(1) Colocar la sonda de temperatura en la
atornilladura semimonocoque adjunta.
(2) Colocar la segunda semiparte del acceso-
rio de tal manera, que el pasador de inmovili-
zación de una semiparte encaje en la acana-
ladura de la segunda semiparte.
(3) Posicionar la junta tórica (O-Ring)
en el punto de montaje de la llave
esférica.
¡Emplear la junta tórica (O-Ring)
original adjunta!
(4) Introducir la sonda de temperatura y
apretar el accesorio con un par de apriete
de aprox. 3 Nm (a mano).
Compruebe el montaje TF correcto:
(a) El cuello de la atornilladura monocoque se
encuentra al ras de la llave esférica
(b) Las semiparte de la atornilladura están
colocadas alineadas entre sí
Si el montaje TF no se ha podido realizar
correctamente, se debe volver a retirar la TF
de la llave esférica
Ejecute entonces los pasos 1-4 con la posición ilustrada
P2
de la sonda de tempe-
ratura (TF) en la atornilladura semimonocoque.
¡La sonda de temperatura
no puede tocar el fondo de
la llave esférica!
