FR 158 A6V10816676_----_d Siemens Building Technologies
Installation
Pour installer le compteur, veuillez procéder comme suit :
• Choisissez le lieu d’installation selon l’inscription sur le compteur.
• Observezlesdimensionsducompteuretcontrlezsilasusammentdespacede
disponible.
• Rincez soigneusement le système avant d’installer le compteur et fermez les robinets à
boisseau sphérique.
• Démontez le tube de rinçage du système.
• Enlevezlescapuchonsdeprotectiondesletssurlenouveaucompteur
• Montez le compteur dans l’axe vertical ou horizontal entre deux robinets à boisseau
sphriuedemanireceuelachesurlasondededbitcorrespondeausensde
débit. Observez à cet effet les situations de montage et les exemples suivants.
• Montez la sonde de température dans le circuit où se trouve le compteur.
Remarques importantes pour le montage
Posez les conduites des sondes (p. ex. le câble de la sonde de température) à une
distance d’au moins 50 mm de toute source de perturbations électromagnétiques
interrupteurmoteurslectriuestubesuorescents
Le compteur intégré est une pièce sous pression ! Risque de brûlure due à l’eau
brûlante. Montage réservé au personnel spécialisé.
Observez les instructions de service ainsi que les conditions de service et les
exigences de montage suivant EN 1434-6 !
Veillez à un montage correct des conduites aller et retour et observez la situation de
montage de la sonde de débit !
Utilisez toujours des joints neufs pour monter un nouveau compteur !
Les sondes de température peuvent être intégrées dans des clapets à bille, dans
des pièces en T, dans une douille immergée ou être directement immergées dans le
liquide. Les extrémités de la sonde doivent se trouver au milieu de la section de la
conduite au minimum.
Observez les réglementations nationales et locales applicables à l’emploi de
douilles immergées !

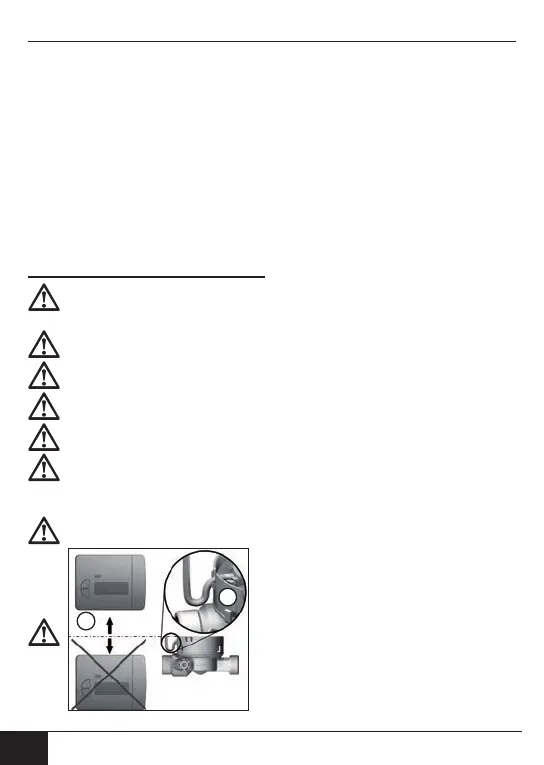

En cas de risque de condensation ou d’applica-
tion au froid, l’unité arithmétique doit être montée
sur un mur et se trouver plus haut que le
débitmètre (1).
Pour le montage mural, le câble de l’unité
arithmétique doit être acheminé de sorte que le
condensat ne puisse pas s’écouler ou s’égoutter
dans la bobine (2) du débitmètre.
1
2
