122 A6V10816676_----_d Siemens Building Technologies
Contador con interfaz M-Bus y dos entradas de impulsos WFx54..
Los dispositivos del tipo WFx54 están equipados con un interfaz M-Bus. Estos sirve
con centro de comunicaciones para transmisión de los valores de medición a una
central M-Bus. Adicionalmente, el dispositivo está equipado con 2 entradas de impul-
sos. A través de ellas se pueden registrar los impulsos de uno o dos contadores de
agua con salida de impulsos (contacto Reed) y ser transmitidos a una central M-Bus.
Sobre el contador del tipo de dispositivo WFx54.. no puede
sermontadoningnmdulosobrepuesto

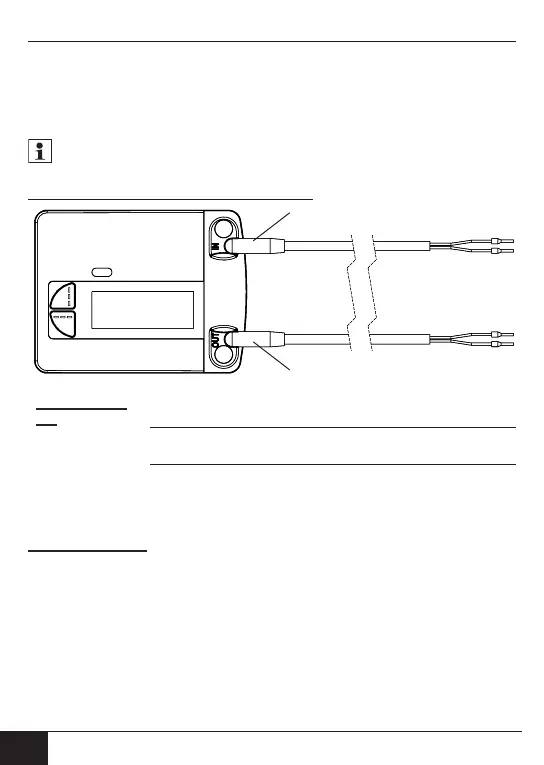

Conectar el cable de control con el dispositivo
Ocupación de
Pin
Entrada de
impulso 1
Pin 1: naranja
Pin 2: marrón
Entrada de
impulso 2
Pin 1: rojo
Pin 2: negro
M-Bus Pin 1: naranja (no ocupado)
Pin 2: marrón (no ocupado)
Pin 3: rojo
Pin 4: negro
Conexión al M-Bus
La instalación del conductor M-Bus tiene que ser realizada sobre la base de la
norma EN 13757-2.
Observe en este caso las siguientes indicaciones
• ¡Utilice grapas con carga de resorte o conexiones crimp de alta calidad de acuer-
do a las secciones!
• Evite una exploración innecesaria del M-Bus.
• ¡Ponga en servicio el M-Bus en lo posible en un solo paso!
• Asegure el sistema de alimentación ininterrumpida del M-Bus.
• Evite una desconexión del M-Bus.
• Durante los trabajos de servicio técnico e instalaciones posteriores evite cortocir-
cuitos en el conductor M-Bus.
Tolerierungsgrundsatz
nach ISO 8015
Allgemein-
Toleranz
ISO 2768-mH
(Maßstab) (Gewicht)
(Benennung)
(Zeichnungsnummer))
Qheat5COM-
Ansicht für Laserbeschriftung
1 : 1
(Werkstoff))
-
-
Norm
Bearb.
Datum
Gepr.
Name
Zust.
Datum
Name
Änderung
(Firma, Zeichnungs-Ersteller)
Ers.durch:
Ers. für:
Blatt
Blätter
(Urspr.)
(Verwendungbereich)
15.09.15 Schwarz
1
1
Das Urheberrecht an dieser Zeichnung ver-
bleibt uns. Jede Vervielfältigung oder Mit teilung an Dritte sowie mißbräuchliche Ver-
wertung in anderer Weise ist nicht gestattet.
"NOTE PROTECTION MARK: ACC: DIN 34"
Tolerierungsgrundsatz
nach ISO 8015
Allgemein-
Toleranz
ISO 2768-mH
(Maßstab) (Gewicht)
(Benennung)
(Zeichnungsnummer))
Qheat5COM-
Ansicht für Laserbeschriftung
1 : 1
(Werkstoff))
-
-
Norm
Bearb.
Datum
Gepr.
Name
Zust.
Datum
Name
Änderung
(Firma, Zeichnungs-Ersteller)
Ers.durch:
Ers. für:
Blatt
Blätter
(Urspr.)
(Verwendungbereich)
15.09.15 Schwarz
1
1
Das Urheberrecht an dieser Zeichnung ver-
bleibt uns. Jede Vervielfältigung oder Mit teilung an Dritte sowie mißbräuchliche Ver-
wertung in anderer Weise ist nicht gestattet.
"NOTE PROTECTION MARK: ACC: DIN 34"
Conexión al sistema M-Bus
Conexión de entrada de impulso
