NL 272 A6V10816676_----_d Siemens Building Technologies

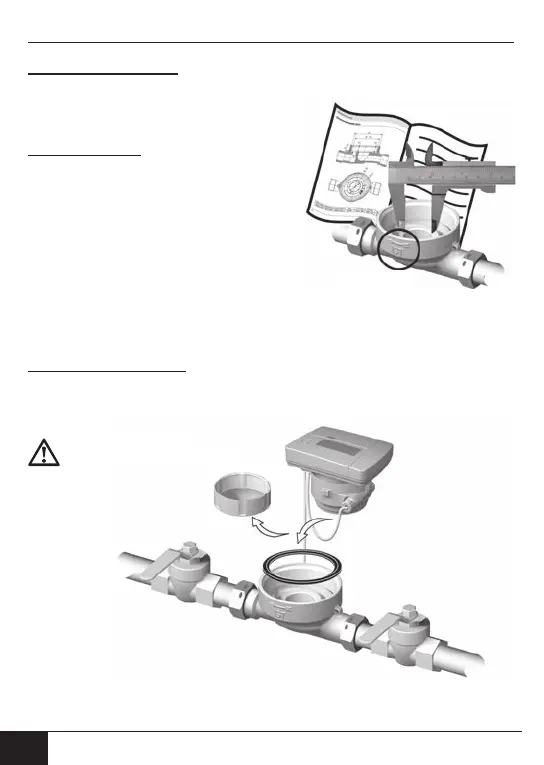

Montage meetcapsule-meter
Montage voorbereiden
• Blind deksel verwijderen c.q. aanwezige meter verwijderen
• Proeladichtingverijderen
• Evt. temperatuursensor demonteren
ETidenticeren
• Controleer of de EAT van de markering
"IST" of "QDS" voorzien is. Als de EAT zo
gemarkeerd is, kan de meetcapsule zonder
verdere controles gebruikt worden.
Als er op de EAT geen markering aanwezig is:
• controleer de in de maattekening van de
EAT (zie hfdst. Dimensies) aangegeven
maten op de aanwezige EAT.
• Als de vastgestelde maten niet overeenko-
men met de informatie in deze handleiding, kan de meetcapsule niet in de aanwe-
zige EAT gemonteerd worden.
Warmtemeter monteren
• Nieuwe warmteme-
ter in de EAT schroeven
• Meetcapsule met geschikte sleutel met
ca. 30-40 Nm aandraaimoment vastdraaien.
• Rekeneenheid uitlijnen
Markering EAT-
type
• Nieueproeladichtinginde
juiste positie plaatsen
Nieuwe meter altijd met
nieuwe afdichtingen installeren!
