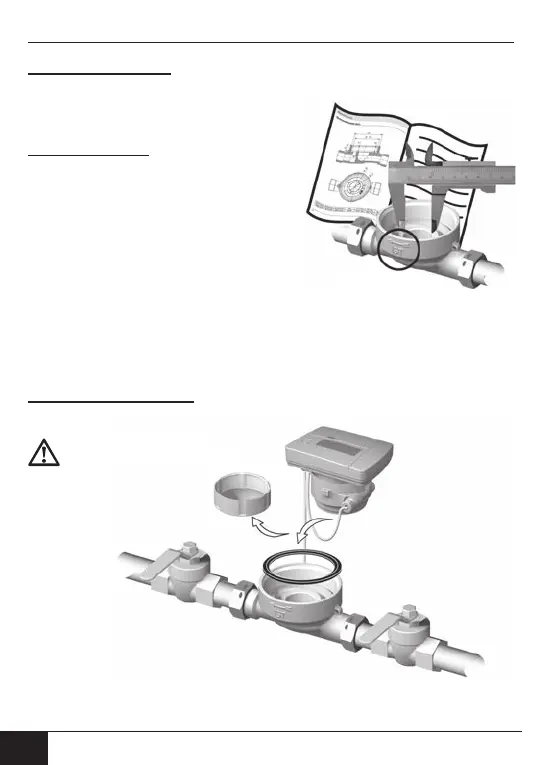

Montage Messkaspselzähler
Montage vorbereiten
• Blinddeckel entfernen bzw. vorhandenen Zähler ausbauen
• Proldichtungenternen
• Ggf. Temperaturfühler ausbauen
ETidentizieren
• Prüfen Sie, ob das EAT mit der Kenn-
zeichnung „IST“ bzw. „QDS“ versehen
ist. Ist das EAT so gekennzeichnet, kann
die Messkapsel ohne weitere Prüfungen
eingesetzt werden.
Wenn das EAT keine Kennzeichnung
aufweist:
• Überprüfen Sie die in der Maßzeichnung
des EATs (siehe Kap. Dimensions) ange-
gebenen Maße am vorhandenen EAT.
• Stimmen die ermittelten Maße nicht mit den Angaben in dieser Anleitung
überein, kann die Messkapsel nicht in das vorhandene EAT eingebaut wer-
den.
Wärmezähler montieren
• Neuen Wärmezähler in das EAT
einschrauben
• Messkapsel mit geeignetem Schlüssel mit ca. 30-40 Nm
Anzugsmoment festziehen
• Rechenwerk ausrichten
Kennzeichnung
EAT-Typ
• NeueProldichtung
lagerichtig einlegen
Neuen Zähler immer mit
neuen Dichtungen installieren!
