Output connectors
4 VIDEO OUTPUT 1 BNC x1
Analog composite video 1.0 Vp-p, 75 Z, negative sync
5 VIDEO OUTPUT 2 BNC x1 (Character superimpose enabled)
Analog composite video 1.0 Vp-p, 75 Z, negative sync
9 AUDIO OUTPUT 1/3, 2/4 XLR 3-pin x2
Analog audio 2 channels (CH-1/CH-2 or CH-3/CH-4 selectable by sub LCD
menu)
+4 dBm (standard) (600 Z load), low impedance, balanced
!/ MONITOR OUTPUT R/L XLR 3-pin x2
Analog audio channel (AUDIO OUTPUT enabled by selecting sub LCD menu)
+4 dBm (standard) (600 Z load), low impedance, balanced
!= SDI OUT BNC x2
Component digital (270 Mbit/s) SMPTE 259M/ITU-R BT.656
!] TC OUT BNCx1
Time code 1.0 Vp-p ±3 dB (75 Z load), unbalanced
7 DC OUT 4-pin connector x1 (for BVR-3)
DC +12 V (+11 to 17 V), 0.5 A (max)
HEADPHONES JM-60 stereo phone jack
(at the front) Analog audio
up to _20 dBu adjustable (8 Z load), unbalanced
1-3. Connector Input/Output signals
15
96

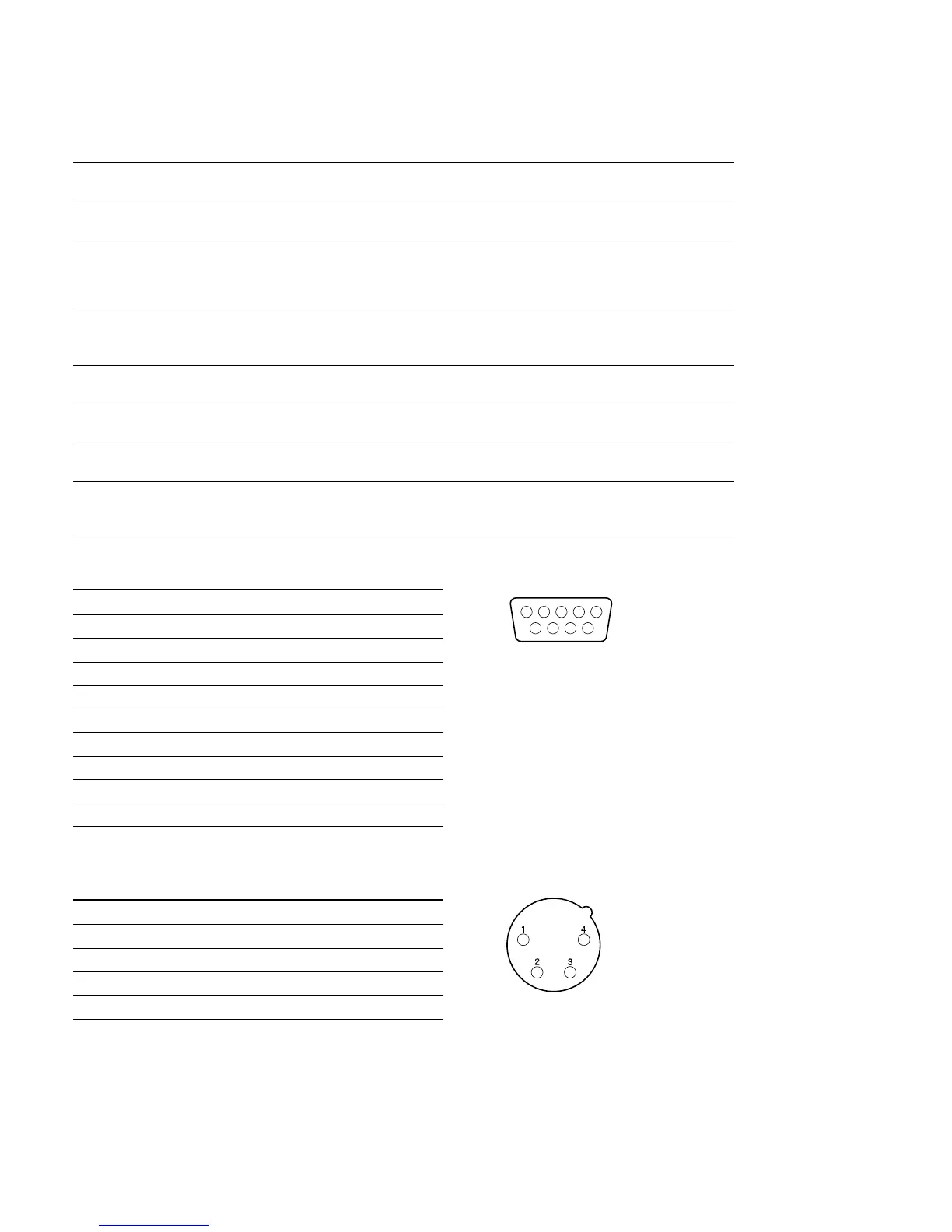

(External View)
(External View)
6 REMOTE (9P Female)
Pin No. Signal
1 GND
2 RM TX (_)
3 RM RX (_)
4 GND
5 PRIORITY
6 GND
7 RM TX (+)
8 RM RX (+)
9 GND
!\ DC IN (4P Male)
Pin No. Signal
1 GND
2NC
3NC
4 EXT DC
