Stihl MDG 1 - Collegamento Elettrico Dellapparecchio Per Diagnosi

MDG 1
italiano
99
Apparecchio per diagnosi motore
MDG 1

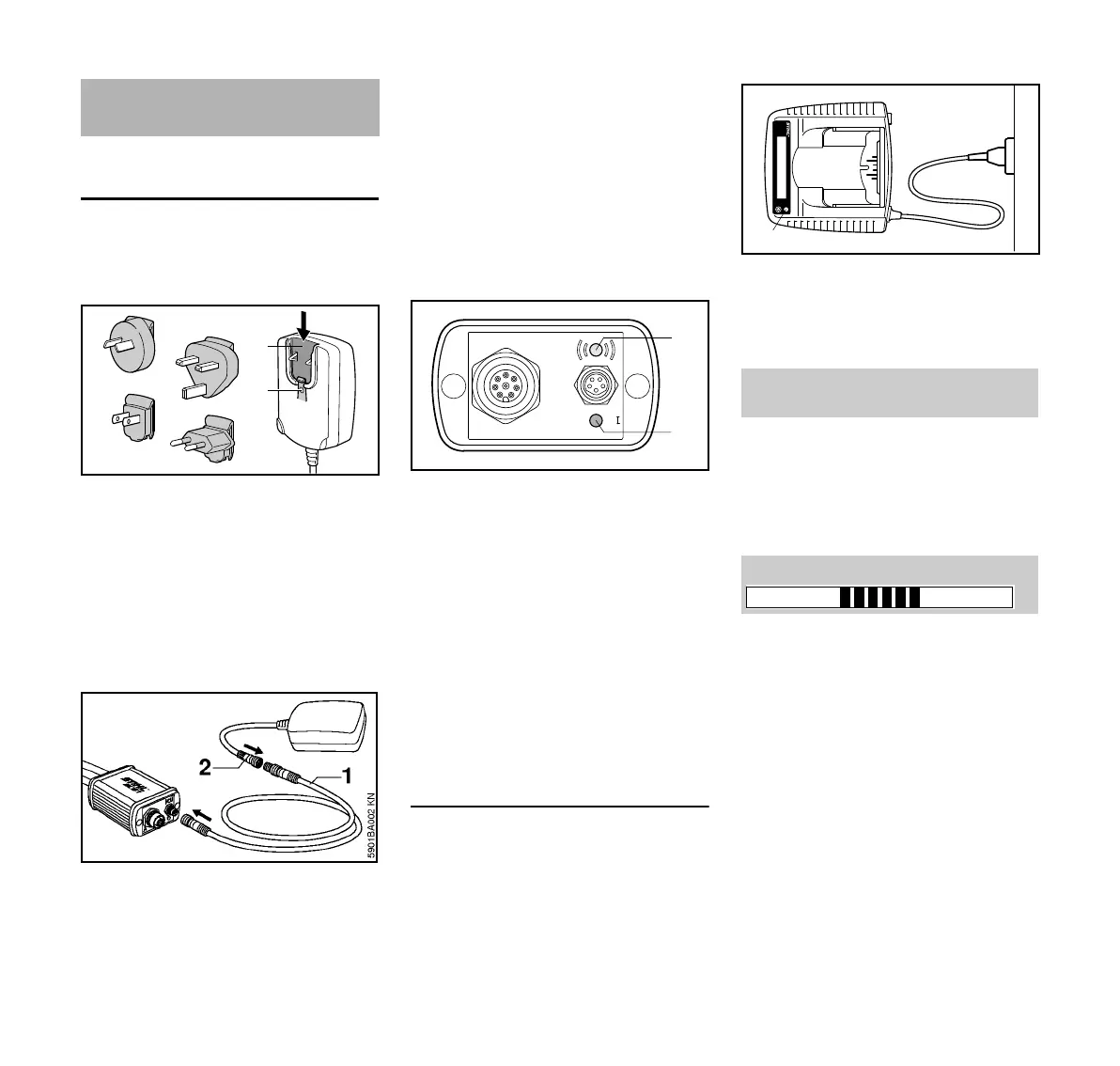

La tensione di rete e quella d’esercizio
dell’apparecchio di rete devono
coincidere.
N Scegliere un adattatore della spina
di rete idoneo alla presa
N inserire l'adattatore nella sede (1)
dell’apparecchio di rete – si deve
percepirne l'innesto
Estrazione dell’adattatore:
N Premere l’arresto (2) e sfilare
l’adattatore
N allacciare il cavo di
collegamento (1) alla spina (B)
dell’apparecchio per diagnosi e
della bussola (2) dell’apparecchio di
rete – osservare la codifica del
collegamento a innesto
N avvitare i collegamenti a innesto
N allacciare l’apparecchio di rete alla
presa
Dopo avere allacciato l'apparecchio per
diagnosi all’alimentazione, ha luogo un
autotest.
Durante questo processo il diodo (1)
sull’apparecchio per diagnosi motore si
accende prima di luce verde (1), poi
gialla, poi rossa, e infine verde fissa –
l’autodiagnosi è terminata
Il diodo (1) è acceso di luce rossa fissa:
errore interno – sostituire l'apparecchio
per diagnosi.
Il diodo (2) ha luce bianca lampeggiante:
l’apparecchio è pronto per funzionare –
manca il collegamento al computer –
controllare il collegamento.
Apparecchio per diagnosi batteria
ADG 1
La tensione di rete e quella di esercizio
devono coincidere.
N Inserire la spina (1) nella presa (2)
Sul video dell’apparecchio compare
l’indicazione (nel seguente testo su
sfondo grigio):
Dopo l’allacciamento dell’apparecchio
alla corrente, ha luogo un autotest.
Durante questo processo, il diodo (3)
sull’apparecchio si accende per
circa 1 secondo prima di luce verde, poi
gialla, poi rossa, e si spegne di nuovo.
Collegamento elettrico
dell’apparecchio per diagnosi
1
2
5901BA001 KN
A
2
1
5901BA003 KN
B
0/
Apparecchio per diagnosi batteria
ADG 1
Autotest
3
4901BA001 KN
2
1
