MDG 1
deutsch
7
Bluetoothverbindung
Die Kommunikation zwischen Motor-
Diagnosegerät und Computer erfolgt
mittels „Bluetooth“-Funkübertragung.
Hierfür am Computer einen freien USB-
Steckplatz für den im Lieferumfang
enthaltenen Bluetooth USB Stick
verwenden.

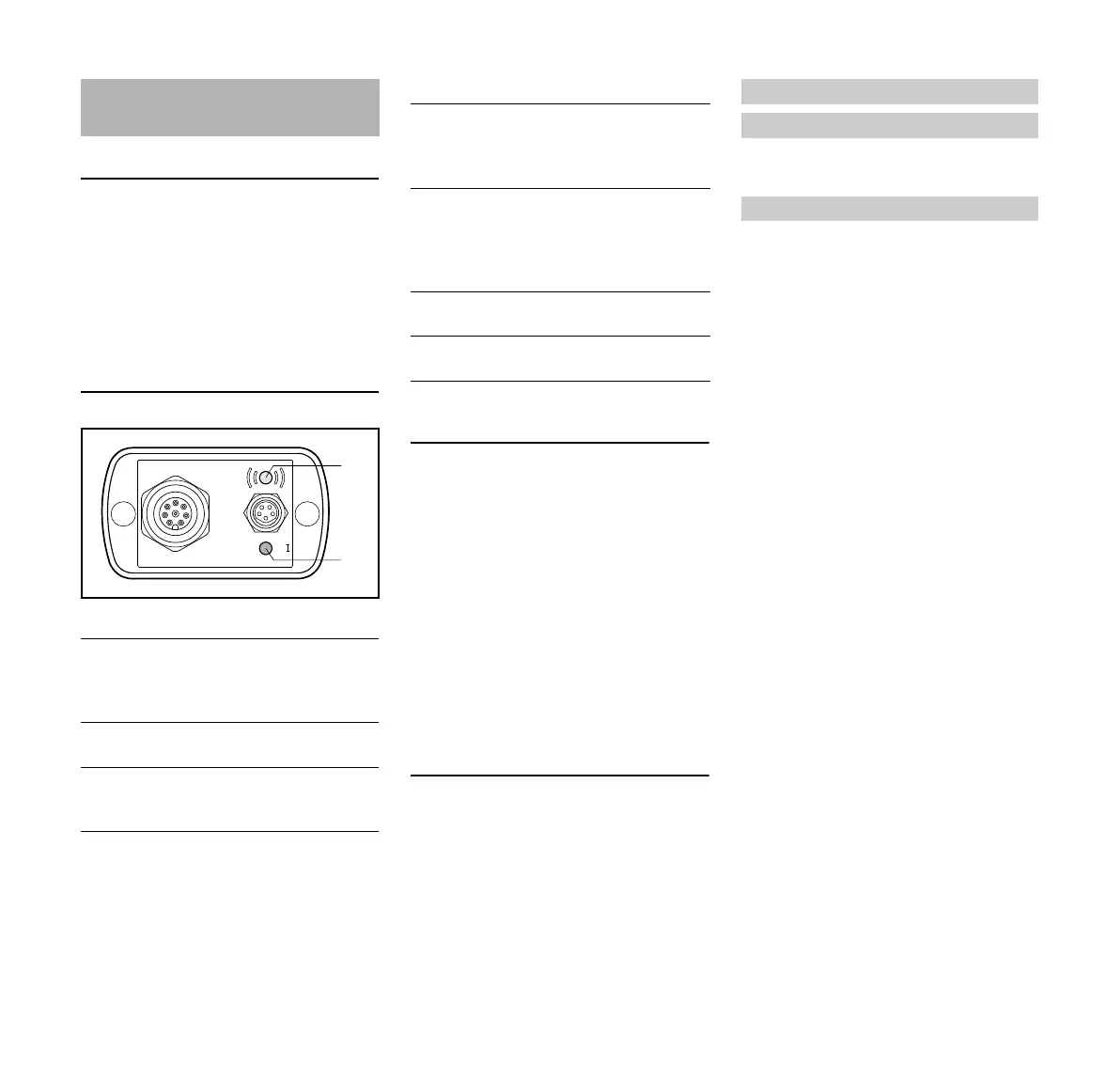

Leuchtdioden, Farben, Bedeutungen
Bluetooth USB Stick einstecken und
verbinden
Einstecken und automatisches
Verbinden
Ab Microsoft
®
Windows
®
XP Service
Pack 3 ist eine vollständig
funktionsfähige Bluetooth Software
integriert. Der Bluetooth USB Stick wird
automatisch erkannt und verbunden.
N Bluetooth USB Stick in einen freien
USB Steckplatz einstecken – weiter
mit "Motor-Diagnosegerät mit
Computer verbinden"
Motor-Diagnosegerät mit Computer
verbinden
Motor-Diagnosegerät erst nach der
Installation der STIHL Diagnose-
Software und des Bluetooth USB Stick
mit dem Computer verbinden.
N STIHL Diagnose-Software starten
In der Statusleiste wird angezeigt
N mit einem Klick auf die Grafik
"MDG 1" – zeigt die Statusleiste:
Wenn zwei oder mehrere Motor-
Diagnosegeräte (MDG 1) verfügbar
sind, werden diese in einem
Dialogfenster mit der Seriennummer
angezeigt. In diesem Fall gewünschtes
MDG 1 auswählen.
Bildschirm wechselt in die Ansicht
"Vorbereitung"
Leuchtdiode über der Buchse (2)
leuchtet:
– dauerhaft blau – betriebsbereit –
Verbindung zum Computer über
Bluetooth hergestellt
– blinkt blau – Datenübertragung
N nun den Handhabungsschritten der
STIHL Diagnose-Software folgen –
während des Betriebes die
Sicherheitshinweise der STIHL
Diagnose-Software befolgen
Ohne korrekte Verbindung kann die
STIHL Diagnose-Software das Motor-
Diagnosegerät nicht erkennen. Wird das
Motor-Diagnosegerät nicht erkannt:
Diagnosegerät mit dem
Computer verbinden
Leuchtdiode (1) Bedeutung
leuchtet grün, dann
gelb, dann rot und
anschließend dau
-
erhaft grün:
Selbsttest ist
abgeschlossen
leuchtet dauerhaft
grün:
Gerät ist
betriebsbereit
leuchtet dauerhaft
rot:
interner Fehler –
Diagnosegerät
erneuern
A
2
1
5901BA003 KN
B
0/
Leuchtdiode (2) Bedeutung
blinkt weiß: Gerät ist betriebs
-
bereit – keine
Verbindung zum
Computer
leuchtet dauerhaft
blau:
betriebsbereit –
Verbindung zum
Computer über
Bluetooth
hergestellt
blinkt blau: Datenübertragung
läuft
leuchtet dauerhaft
rot:
Bluetooth-Verbin
-
dung fehlerhaft
MDG 1 wird gesucht
MDG 1 gefunden
MDG 1 verbunden
