Stihl MDG 1 - Električno Priključivanje Dijagnostičkog Uređaja

MDG 1
hrvatski
60
Motorni dijagnostički uređaj MDG 1

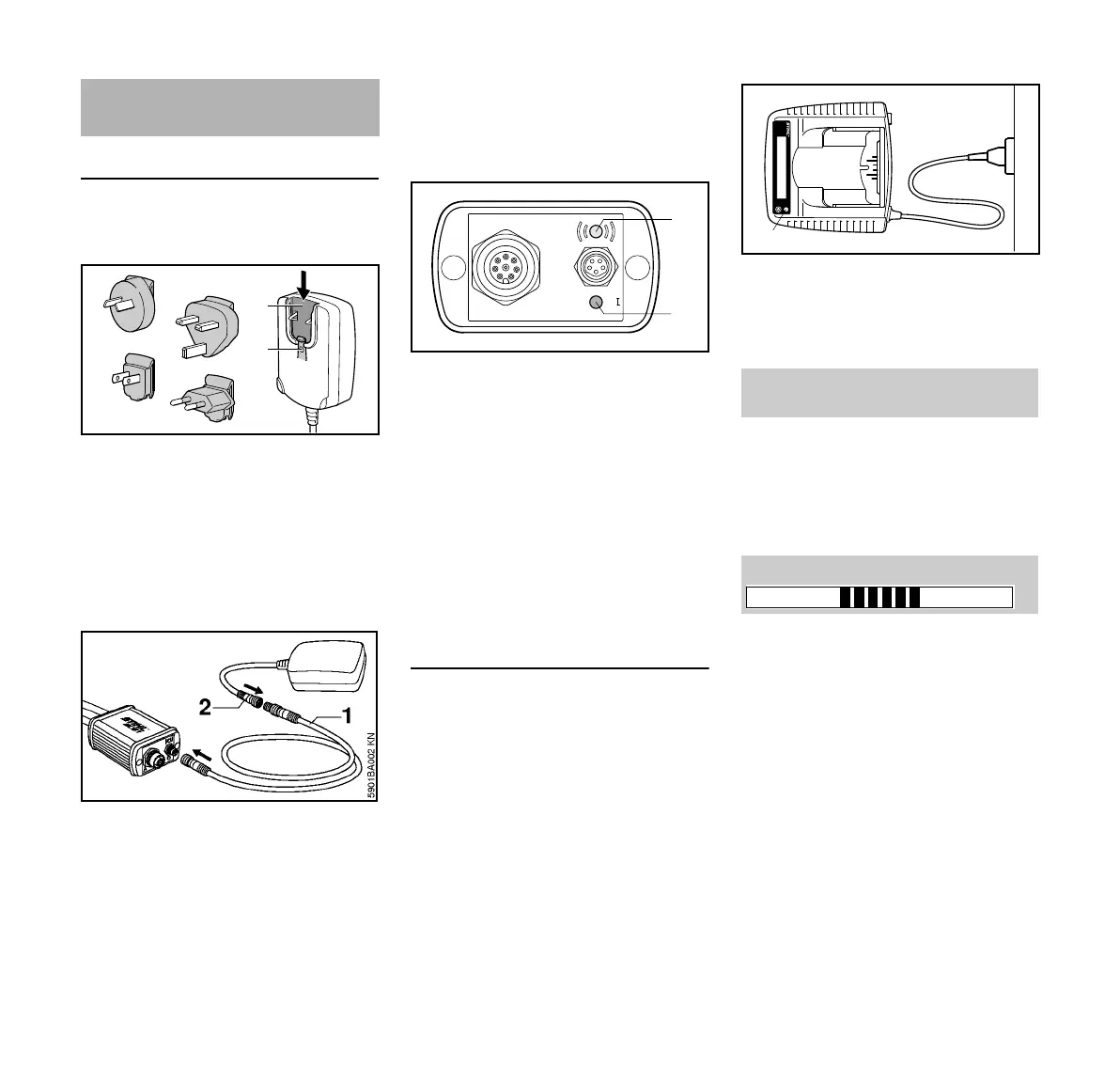

Mrežni napon i radni/pogonski napon
mrežnog uređaja se moraju podudarati.
N Adapter mrežnog utikača odabrati u
skladu s utičnicom.
N Adapter ugurati u prihvatnik (1)
mrežnog uređaja – adapter se mora
čujno uključiti/ući u funkciju
Izvući adapter:
N utisnuti urez (2) i izvući adapter
N priključni vod (1) spojiti s
utikačem (B) motornog
dijagnostičkog uređaja i
čahurom (2) mrežnog uređaja –
promatrati kodiranje zatičnog spoja
N zavijčati zatične spojeve
N mrežni uređaj gurnuti u utičnicu
Pošto je motorni dijagnostički uređaj
priključen na opskrbu strujom, nastupa
samotestiranje.
Za vrijeme tog postupka svjetleća
dioda (1) na motornom dijagnostičkom
uređaju prvo svijetli zeleno, zatim žuto, a
tada crveno i na kraju trajno zeleno –
samotestiranje je završeno.
Svjetleća dioda (1) svijetli trajno crveno:
interna greška – obnoviti dijagnostički
uređaj.
Svjetleća dioda (2) svjetluca/žmirka
bijelo: uređaj je spreman za rad – nema
spoja s računalom – provjeriti spoj.
Dijagnostički uređaj za akumulatore
ADG 1
Mrežni napon i pogonski napon moraju
biti usklađeni.
N Mrežni utikač (1) gurnuti u
utičnicu (2)
Na display-u uređaja pojavljuje se prikaz
(u tekstu koji slijedi, sivi):
Pošto je uređaj priključen na opskrbu
strujom, nastupa samotestiranje. Za
vrijeme tog postupka svjetleća dioda (3)
na uređaju svijetli za cca 1 sekundu
zeleno, žuto, zatim crveno i ponovno se
gasi.
Električno priključivanje
Dijagnostičkog uređaja
1
2
5901BA001 KN
A
2
1
5901BA003 KN
B
0/
Dijagnostički uređaj za akumulatore
ADG 1
Samotestiranje/automatski test
3
4901BA001 KN
2
1
