Stihl MDG 1 - Diagnosegerät Elektrisch Anschließen

MDG 1
deutsch
6
Motor-Diagnosegerät MDG 1
Netzspannung und Betriebsspannung
des Netzgerätes müssen
übereinstimmen.

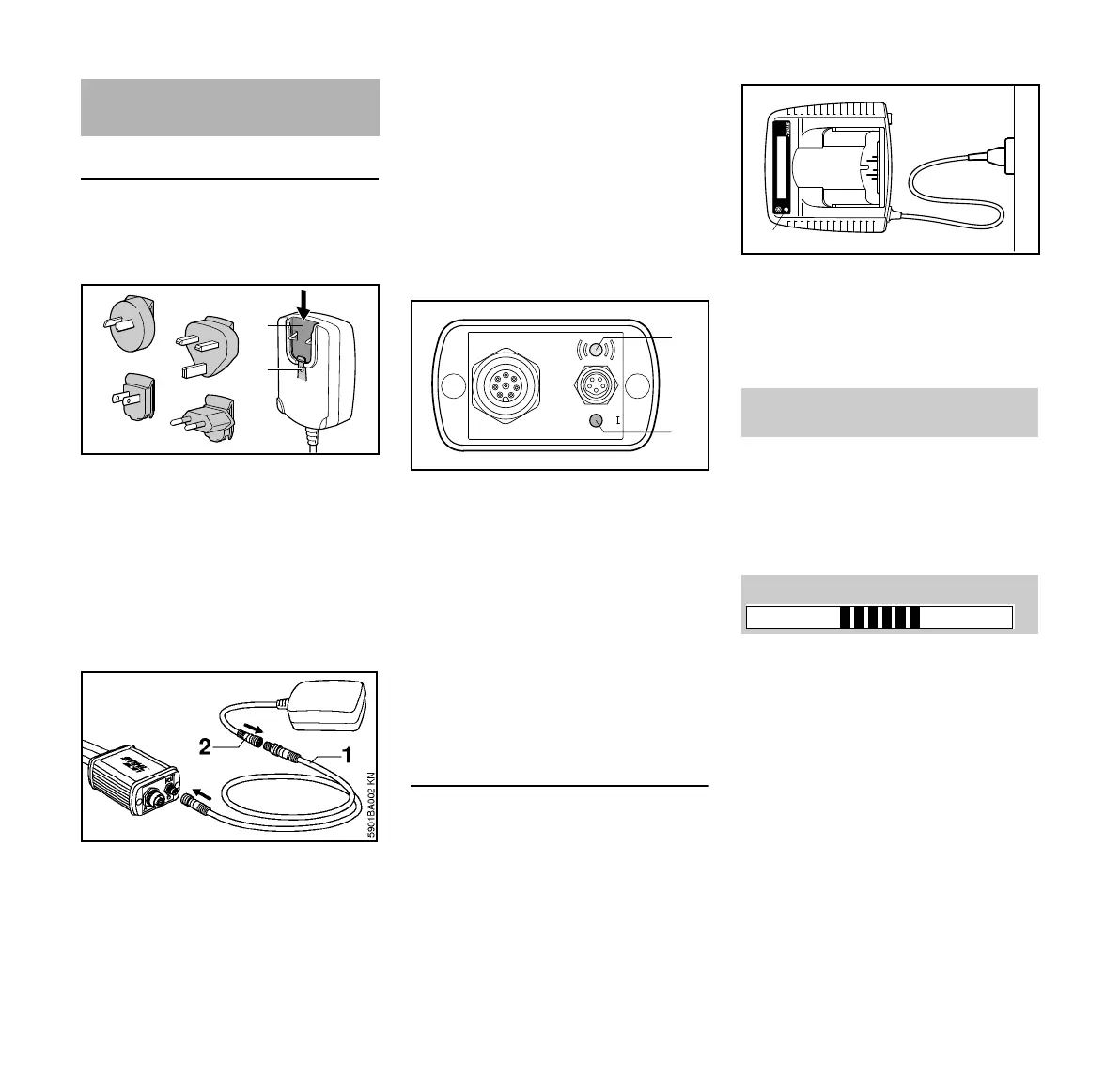

N Netzstecker-Adapter passend zur
Steckdose auswählen
N Adapter in die Aufnahme (1) des
Netzgerätes schieben – Adapter
muss hörbar einrasten
Adapter abziehen:
N Raste (2) eindrücken und Adapter
abziehen
N Anschlussleitung (1) mit dem
Stecker (B) des Motor-
Diagnosegeräts und der Buchse (2)
des Netzgerät verbinden -
Codierung der Steckverbindung
beachten
N Steckverbindungen verschrauben
N Netzgerät in die Steckdose stecken
Nach dem Anschließen des Motor-
Diagnosegeräts an die
Stromversorgung findet ein Selbsttest
statt.
Während dieses Vorganges leuchtet die
Leuchtdiode (1) am Motor-
Diagnosegerät erst grün, dann gelb,
dann rot und anschließend dauerhaft
grün – Selbsttest ist abgeschlossen
Leuchtdiode (1) leuchtet dauerhaft rot:
interner Fehler – Diagnosegerät
erneuern.
Leuchtdiode (2) blinkt weiß: Gerät ist
betriebsbereit – keine Verbindung zum
Computer vorhanden – Verbindung
prüfen.
Akku-Diagnosegerät ADG 1
Netzspannung und Betriebsspannung
müssen übereinstimmen.
N Netzstecker (1) in die Steckdose (2)
stecken
Im Display des Gerätes erscheint die
Anzeige (im folgenden Text grau
hinterlegt):
Nach dem Anschließen des Gerätes an
die Stromversorgung findet ein
Selbsttest statt. Während dieses
Vorganges leuchtet die Leuchtdiode (3)
am Gerät für ca. 1 Sekunde grün, gelb,
dann rot und erlischt wieder.
Diagnosegerät elektrisch
anschließen
1
2
5901BA001 KN
A
2
1
5901BA003 KN
B
0/
Akku-Diagnosegerät
ADG 1
Selbsttest
3
4901BA001 KN
2
1
