Stihl MDG 1 - Diagnostikos Prietaisą Sujungti Su Kompiuteriu

MDG 1
lietuviškai
275

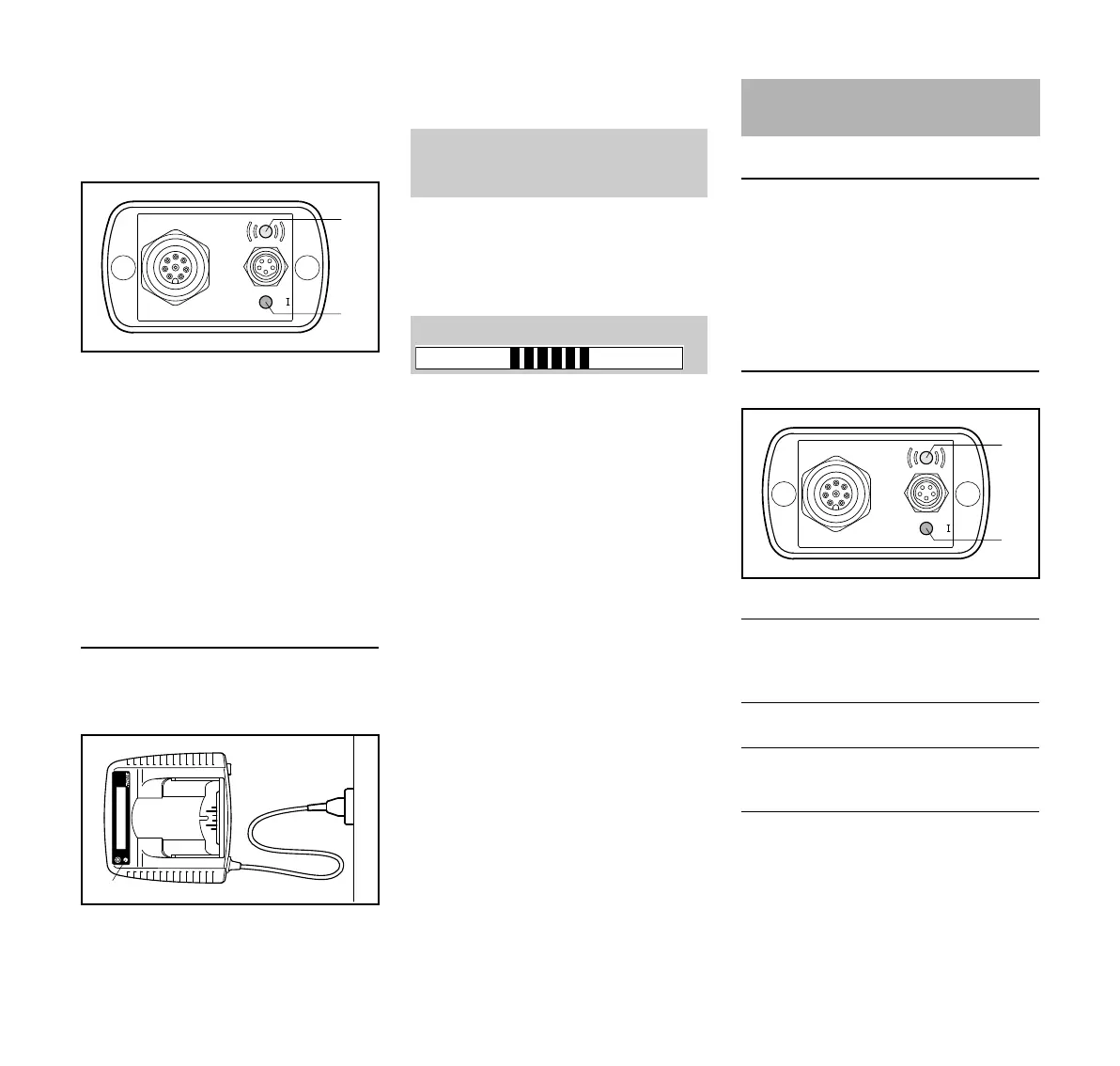

N Maitinimo prietaisą įjungti į elektros
tinklą
Variklio diagnostikos prietaisą Įjungus į
elektros srovę, vyksta savitestavimas.
Šiuo metu dega diagnostikos prietaiso
šviesos diodas (1) pirmiausiai žalias, po
to geltonas, po to raudonas ir pabaigoje
vėl žalias – savitestavimas baigtas
Šviesos diodas (1) pastoviai dega
raudonai: vidaus gedimas – pakeisti
diagnostikos prietaisą.
Šviesos diodas (2) mirksi baltai:
prietaisas paruoštas darbui – nėra ryšio
su kompiuteriu – patikrinti sujungimą
Akumuliatoriaus diagnostikos prietaisas
ADG 1
Tinklo įtampa ir darbinė įtampa turi
sutapti.
N Kištuką (1) įkišti į elektros tinklą (2)
Prietaiso ekrane pasirodo skelbimas
(sekančiame tekste pažymėta pilkai):
Įjungus prietaisą į elektros srovę, vyksta
savitestavimas. Šio proceso metu dega
prietaiso šviesos diodas (3) apie 1 sek.
žaliai, po to geltonai, po to raudonai ir vėl
užgęsta.
Bluetooth jungtis
Komunikacija tarp variklio diagnostikos
prietaiso ir kompiuterio vyksta dėka
„Bluetooth“-radijo siųstuvo. Šiam tikslui
komplekte esančiai Bluetooth USB
jungčiai naudoti laisvą USB jungimo
vietą kompiuteryje.
Šviesos diodai, spalvos, reikšmės
A
2
1
5901BA003 KN
B
0/
3
4901BA001 KN
2
1
Akumuliatoriaus diagnostikos
prietaisas
ADG 1
Savitestavimas
Diagnostikos prietaisą
sujungti su kompiuteriu
Šviesos diodai (1) Reikšmė
dega žaliai, po to
geltonai, po to rau
-
donai ir pabaigoje
ištisai žaliai:
Savitestavimas
baigtas
dega ištisai žaliai: Prietaisas
paruoštas darbui
dega ištisai
raudonai:
vidinė klaida –
atnaujinti diagnos
-
tikos prietaisą
A
2
1
5901BA003 KN
B
0/
