Stihl MDG 1 - Forbind Diagnoseapparatet Med Computeren

MDG 1
dansk
113
Bluetooth-forbindelse
Kommunikationen mellem motor-
diagnoseapparat og computer foregår
via “Bluetooth“-overførsel. Hertil bruges
en ledig USB-port på computeren til det
medfølgende Bluetooth USB-stik.
Lysdioder, farver, betydninger
Isætning og forbindelse af Bluetooth
USB-stik
Isætning og automatisk forbindelse
Fra Microsoft
®
Windows
®
XP Service
Pack 3 er der integreret en fuldstændig
funktionsdygtig Bluetooth software.
Bluetooth USB-stikket identificeres og
forbindes automatisk.
N Sæt Bluetooth USB-stikket i en
ledig USB-port – videre med “Motor-
diagnoseapparat forbindes med
computer”
Motor-diagnoseapparat forbindes med
computer
Motor-diagnoseapparatet må først
forbindes med computeren efter
installationen af STIHL
diagnosesoftwaren og Bluetooth USB-
stikket.
N Start STIHL diagnosesoftwaren
I statuslinjen vises
N med et klik på grafikken “MDG 1” –
viser statuslinjen:
Hvis der findes to eller flere motor-
diagnoseapparater (MDG 1), vises disse
med serienummer i et dialogvindue. I et
sådant tilfælde vælges det ønskede
MDG 1.
Billedskærmen skifter til visningen
“Forberedelse”

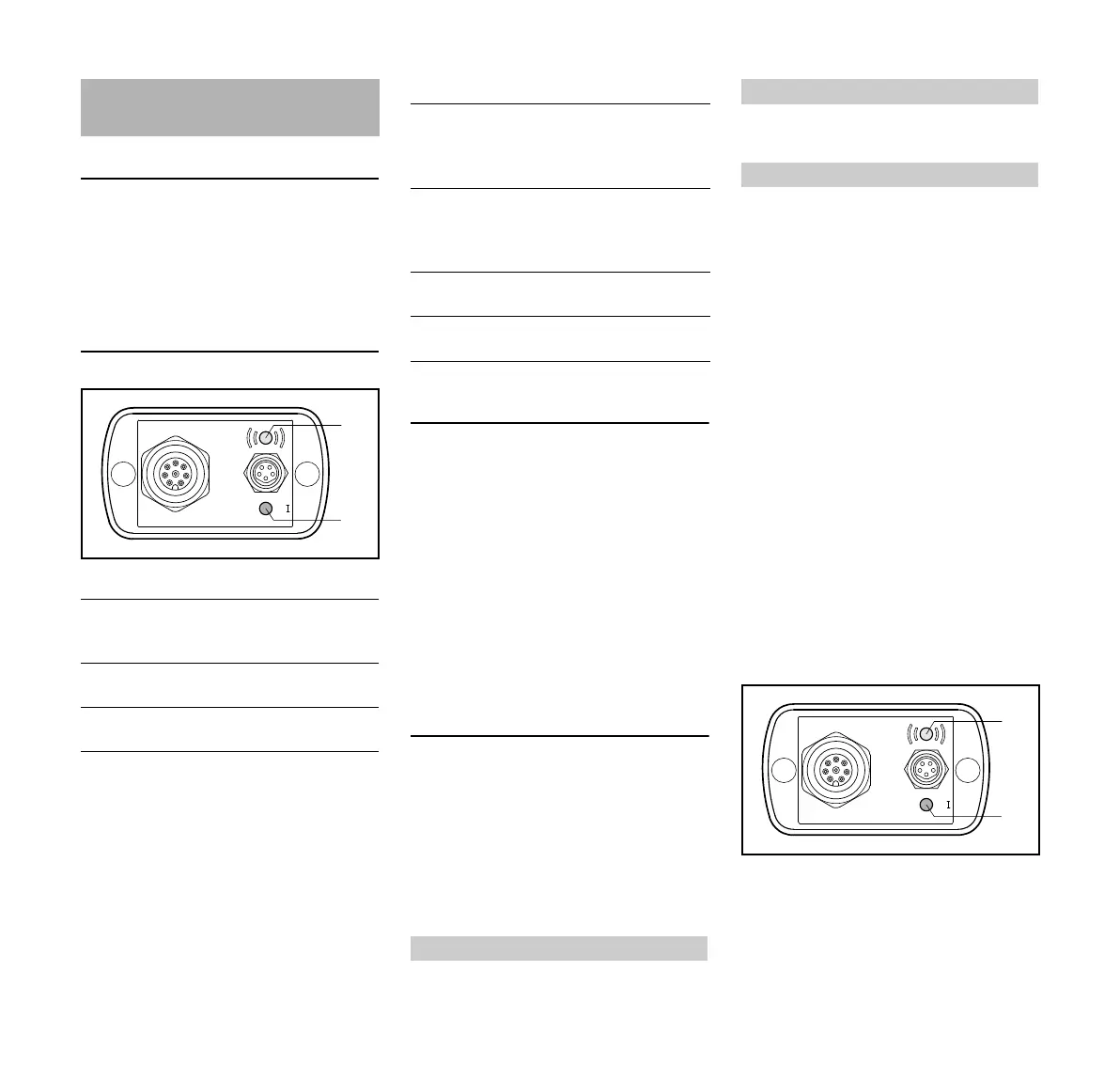

Lysdioden over bøsningen (2) lyser:
– konstant blåt – driftsklar –
forbindelse til computer via
Bluetooth genoprettet
– blinker blåt – dataoverførsel
N Følg nu håndteringsskridtene i
STIHL diagnosesoftwaren –
overhold sikkerhedshenvisningerne
i STIHL diagnosesoftwaren under
driften
Uden korrekt forbindelse kan STIHL
diagnosesoftwaren ikke identificere
motor-diagnoseapparatet. Hvis motor-
diagnoseapparatet ikke identificeres:
N Kontrollér, om lysdioden (1) lyser
grønt og lysdioden (2) lyser
konstant blåt
Forbind diagnoseapparatet
med computeren
Lysdiode (1) Betydning
lyser grønt, så gult,
så rødt og derefter
konstant grønt:
Selvtest er afsluttet
lyser konstant
grønt:
Redskabet er
driftsklar
lyser konstant rødt: intern fejl – udskift
diagnoseapparatet
A
2
1
5901BA003 KN
B
0/
Lysdiode (2) Betydning
blinker hvidt: Redskabet er
driftsklar – ingen
forbindelse til
computer
lyser konstant blåt: driftsklar – forbin
-
delse til computer
via Bluetooth
genoprettet
blinker blåt: Dataoverførsel i
gang
lyser konstant rødt: Bluetooth-forbin
-
delse fejlbehæftet
MDG 1 søges
MDG 1 fundet
MDG 1 forbundet
A
2
1
5901BA003 KN
B
0/
