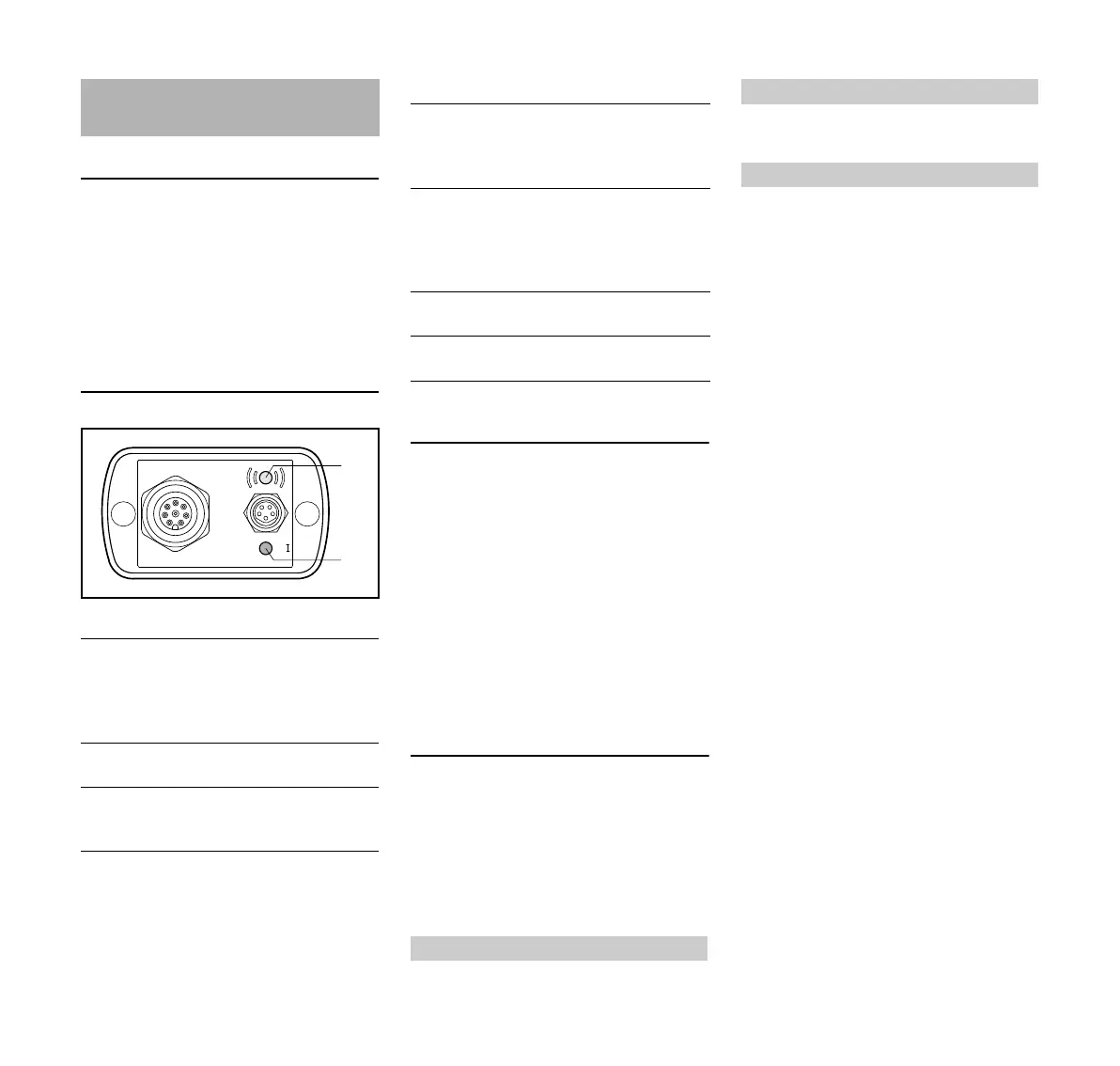

Bluetooth verbinding
De communicatie tussen het
motordiagnoseapparaat en de computer
vindt plaats via de "Bluetooth"
radioverbinding. Hiervoor op een vrije
USB poort van de computer de bij de
leveringsomvang behorende Bluetooth
USB stick gebruiken.
Led's. kleuren, betekenis
Bluetooth USB stick aansluiten en
verbinden
Aansluiten en automatisch verbinden
Vanaf Microsoft
®
Windows
®
XP Service
Pack 3 is een volledig functionerende
Bluetooth-software geïntegreerd. De
Bluetooth USB stick wordt automatisch
herkend en verbonden.
N Bluetooth USB stick in een vrije
USB poort aansluiten – verder met
"Motordiagnoseapparaat met
computer verbinden"
Motordiagnoseapparaat met computer
verbinden
Motordiagnoseapparaat pas na het
installeren van de STIHL
diagnosesoftware en de Bluetooth USB
stick met de computer verbinden.
N STIHL diagnosesoftware starten
In de statusbalk wordt weergegeven
N Met een klik op het symbool
"MDG 1" – toont de statusbalk:
Als twee of meerdere
motordiagnoseapparaten (MDG 1)
beschikbaar zijn, worden deze in een
dialoogvenster met het serienummer
aangegeven. In dit geval het gewenste
MDG 1 selecteren.
Op het beeldscherm verschijnt de
melding "Vorbereitung" (voorbereiding)
Led boven de bus (2) brandt:
– Constant blauw bedrijfsklaar –
verbinding met de computer via
Bluetooth tot stand gebracht
– Knippert blauw – dataoverdracht
N Nu de stappen van de STIHL
diagnosesoftware volgen – tijdens
het gebruik de
veiligheidsaanwijzingen van de
STIHL diagnosesoftware opvolgen
Zonder een correcte verbinding kan de
STIHL diagnosesoftware het
motordiagnoseapparaat niet herkennen.
Als het motordiagnoseapparaat niet
wordt herkend:
Diagnoseapparaat met de
computer verbinden
Lichtdiode (led) (1) Betekenis
Brandt groen,
daarna geel, ver
-
volgens rood en
aansluitend hierop
constant groen:
zelftest is
beëindigd
Brandt constant
groen:
apparaat is
bedrijfsklaar
Brandt constant
rood:
interne storing –
diagnoseapparaat
vervangen
A
2
1
5901BA003 KN
B
0/
Lichtdiode (led) (2) Betekenis
Knippert wit: apparaat is
bedrijfsklaar – geen
verbinding met de
computer
Brandt constant
blauw:
bedrijfsklaar – ver
-
binding met de
computer via Blu
-
etooth tot stand
gebracht
Knippert blauw: dataoverdracht
vindt plaats
Brandt constant
rood:
Bluetooth-verbin
-
ding gebrekkig
MDG 1 wordt gezocht
MDG 1 gevonden
MDG 1 verbonden
