Stihl MDG 1 - Nawiązywanie Połączenia Urządzenia Diagnostycznego Z Komputerem

MDG 1
polski
249
Dioda (2) miga na biało: urządzenie jest
gotowe do pracy – brak połączenia z
komputerem – sprawdzić połączenie

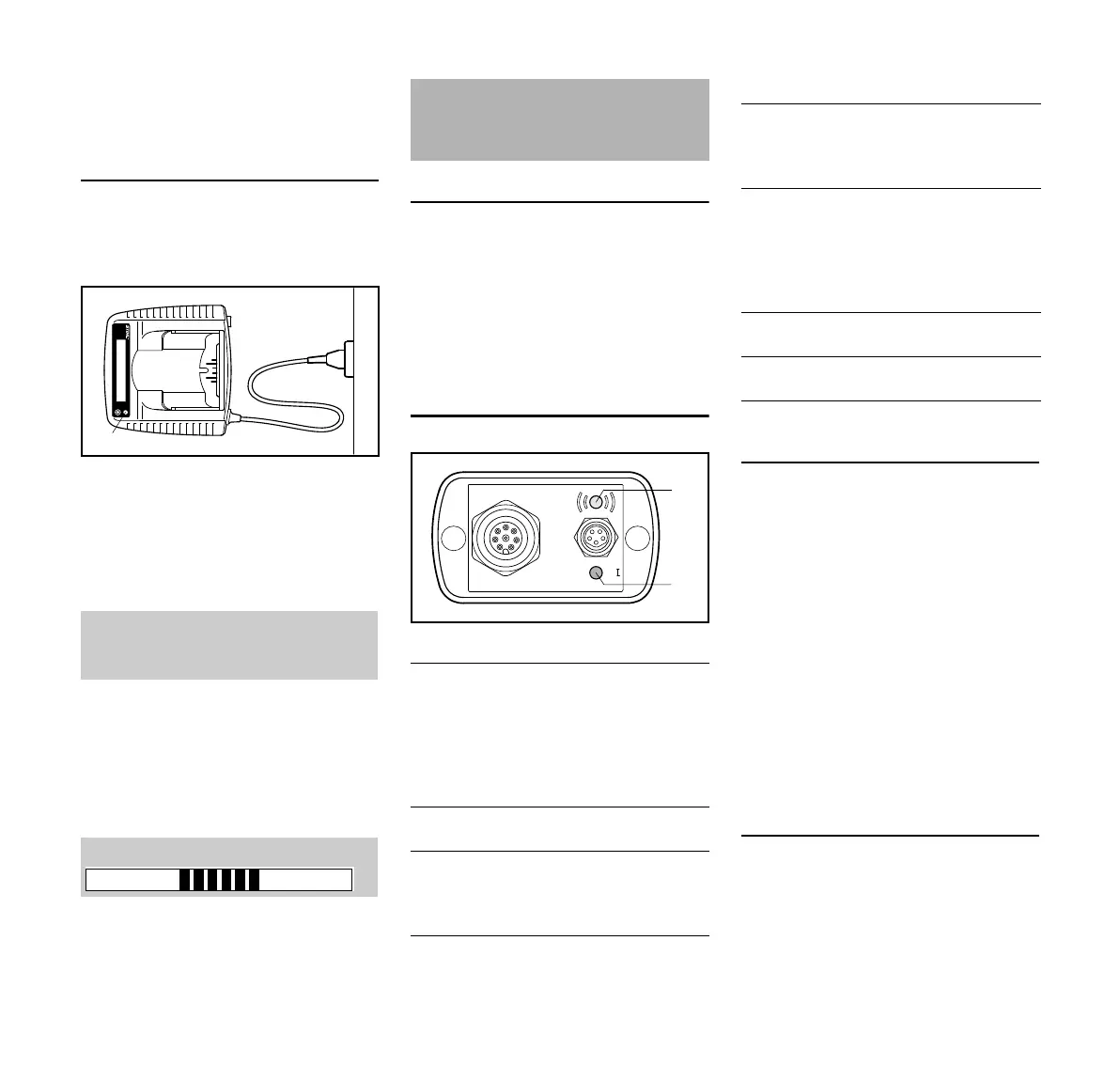

Urządzenie diagnostyczne ADG 1
Wartości napięcia sieciowego oraz
napięcia roboczego muszą być
jednakowe.
N Włożyć wtyk zasilania
sieciowego (1) do gniazda
sieciowego (2)
Na wyświetlaczu urządzenia pojawi się
wskazanie (w dalszym tekście na
szarym tle):
Po podłączeniu urządzenia do źródła
zasilania prądem ma miejsce autotest.
Podczas autotestu przez okres około
1 sekundy świecić będzie lampka
kontrolna (3) usytuowana na
urządzeniu, kolejno kolorem zielonym,
żółtym, czerwonym i na końcu zgaśnie.
Połączenie Bluetooth
Komunikacja między testerem
diagnostycznym a komputerem odbywa
się za pośrednictwem zdalnego
interfejsu "Bluetooth". Potrzebny jest do
tego wolny port USB w komputerze, do
którego należy podłączyć adapter USB
interfejsu Bluetooth.
Diody, kolory, znaczenia
Włożyć adapter USB Bluetooth i
nawiązać połączenie
Wkładanie i automatyczne
nawiązywanie połączenia
W systemie operacyjnym Microsoft
®
Windows
®
XP Service Pack 3 i
nowszych wbudowana jest pełna
funkcjonalność oprogramowania
Bluetooth. Adapter USB Bluetooth jest
wykrywany automatycznie, a następnie
tworzone jest połączenie.
N Adapter USB Bluetooth podłączyć
do wolnego gniazda USB –
następnie "Połącz urządzenie
diagnostyczne z komputerem"
Nawiązywanie połączenia urządzenia
diagnostycznego z komputerem
Urządzenie diagnostyczne połączyć z
komputerem dopiero po zainstalowaniu
oprogramowania diagnostycznego
STIHL i adaptera USB Bluetooth.
Urządzenie diagnostyczne do
akumulatorów
ADG 1
Test własny
3
4901BA001 KN
2
1
Nawiązywanie połączenia
urządzenia diagnostycznego
z komputerem
Dioda (1) Znaczenie
Zapala się najpierw
na zielono, potem
na żółto, a
następnie na czer
-
wono i zapala się
ponownie na
zielono:
autotest kończy się
Zapala się na
zielono:
urządzenie jest
gotowe do pracy
Zapala się na
czerwono:
błąd wewnętrzny –
wymienić
urządzenie
diagnostyczne
A
2
1
5901BA003 KN
B
0/
Dioda (2) Znaczenie
Miga na biało: urządzenie jest
gotowe do pracy –
brak połączenia z
komputerem
Zapala się na
niebiesko:
Gotowość do pracy
– utworzono
połączenie z kom
-
puterem za
pośrednictwem
interfejsu Bluetooth
Miga na niebiesko: trwa przesyłanie
danych
Zapala się na
czerwono:
błąd w połączeniu
Bluetooth
