MDG 1
română
303
Moto-aparatul de diagnoză MDG 1

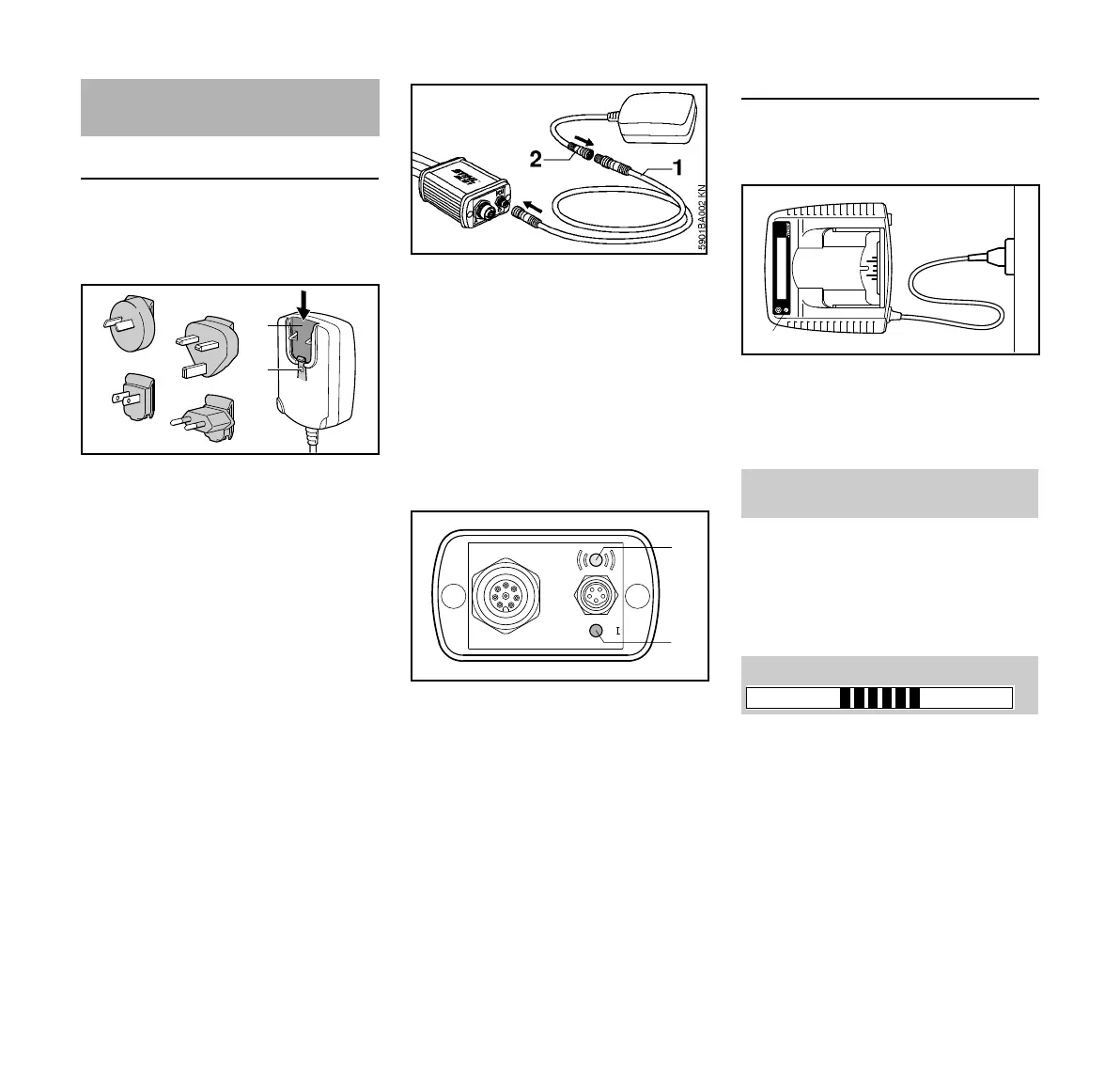

Tensiunea de reţea şi tensiunea de lucru
ale aparatului de reţea trebuie să fie
corespunzătoare.
N selectaţi adaptorul ştecherului
corespunzător prizei
N împingeţi adaptorul în suportul (1) al
aparatului de reţea – adaptorul
trebuie să se fixeze cu un zgomot
specific
Extragerea adaptorului:
N introduceţi prin apăsare rastrul (2) şi
apăsaţi adaptorul
N conectaţi cablul de racord (1) cu
ştecherul (B) al moto-aparatului de
diagnoză şi bucşa (2) a aparatului
de reţea – atenţie la codificarea
conexiunii
N înşurubaţi conexiunile
N introduceţi aparatul de reţea în priză
După conectarea moto-aparatului de
diagnoză la sursa de alimentare cu
curent va avea loc un autotest.
În timpul acestui procedeu dioda (1)
moto-aparatului de diagnoză se aprinde
mai întâi în culoarea verde, apoi galben,
apoi roşu şi la final permanent verde –
autotestul este finalizat.
Dioda (1) se aprinde permanent roşu:
eroare internă – înlocuiţi aparatul de
diagnoză.
Dioda (2) se aprinde intermitent în
culoarea albă: aparatul este pregătit de
funcţionare - nu există conexiune la
calculator – verificaţi conexiunea.
Aparat de diagnoză acumulator ADG 1
Tensiunea de reţea şi tensiunea de lucru
trebuie să fie corespunzătoare.
N introduceţi ştecherul de reţea (1) în
priză (2)
Pe ecranul aparatului apare textul (cu
fundal gri în următorul text):
După conectarea aparatului la sursa de
alimentare cu curent va avea loc un
autotest. În timpul acestul procedeu se
va aprinde dioda (3) la aparat timp de
cca. 1 secundă în culoarea verde,
galben, apoi roşu şi se va stinge din nou.
Racordarea electrică a
aparatului de diagnoză
1
2
5901BA001 KN
A
2
1
5901BA003 KN
B
0/
Aparat de diagnoză acumulator
ADG 1
Autotestare
3
4901BA001 KN
2
1
