Stihl MDG 1 - Koble Diagnoseutstyret Til Datamaskinen

MDG 1
norsk
125
på nettadapteren – vær
oppmerksom på kodingen på
pluggforbindelsen
N Skru på stikkforbindelsene
N Sett nettadapteren i vegguttaket

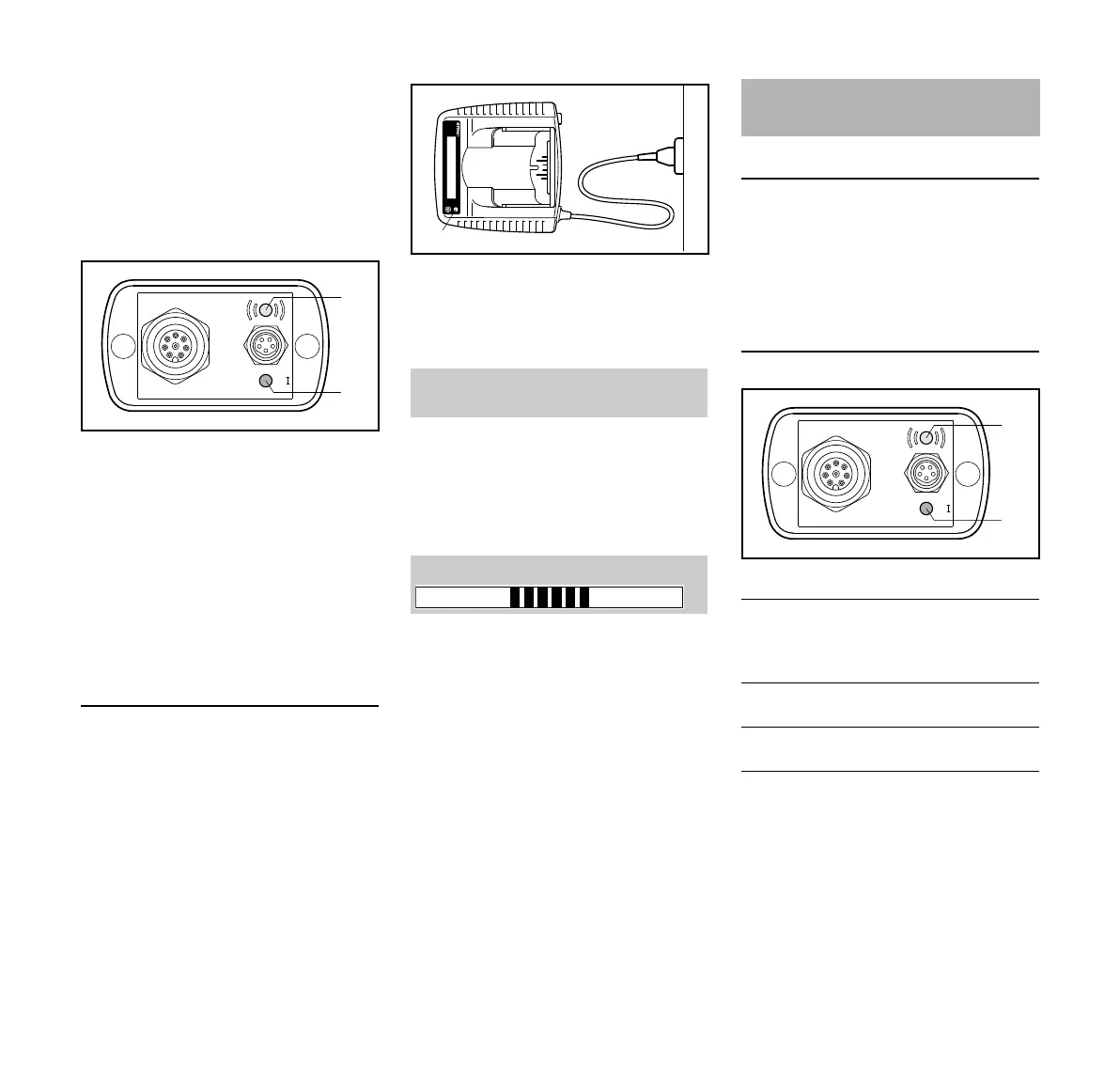

Når motor-diagnoseutstyret er tilkoblet
strømforsyning, utfører det en selvtest.
Under denne prosessen lyser lysdioden
(1) på motor-diagnoseutstyret først
grønt, deretter gult, så rødt og til slutt
permanent grønt – selvtestingen er
avsluttet.
Lysdiode (1) lyser permanent rødt:
Intern feil – skift ut diagnoseutstyret.
Lysdioden (2) blinker hvitt: Maskinen er
klart til drift – ingen forbindelse til
datamaskinen – kontroller forbindelsen.
Batteridrevet diagnoseutstyr ADG 1
Nettspenning og driftsspenning skal
stemme overens.
N Sett pluggen (1) inn i vegguttaket
(2).
På enhetens display vises følgende
(med grå bakgrunn i følgende tekst):
Når apparatet er tilkoblet
strømforsyning, utfører det en selvtest.
Under denne selvtesten lyser
lysdioden(3) på apparatet grønt i
ca.1sekund, deretter gult og til slutt rødt,
før den slukkes.
Bluetoothforbindelse
Kommunikasjonen mellom motor-
diagnoseutstyret og datamaskinen
foregår via Bluetooth-overføring. Sett
den vedlagte Bluetooth USB-pinnen inn
i en ledig USB-port på datamaskinen.
Lysdioder, farger, betydninger
A
2
1
5901BA003 KN
B
0/
Diagnoseutstyr for batteri
ADG 1
Selvtest
3
4901BA001 KN
2
1
Koble diagnoseutstyret til
datamaskinen
Lysdiode (1) Betydning
Lyser grønt, deret
-
ter gult, så rødt og
tilslutt permanent
grønt:
Selvtesten er
avsluttet
Lyser permanent
grønt:
Maskinen er klar til
bruk
Lyser permanent
rødt:
Intern feil – skift ut
diagnoseutstyret
A
2
1
5901BA003 KN
B
0/
