Stihl MDG 1 - Conectar el Analizador a la Red Eléctrica

MDG 1
español
46
Analizador de motores MDG 1
La tensión de red y la tensión de servicio
tienen que coincidir.

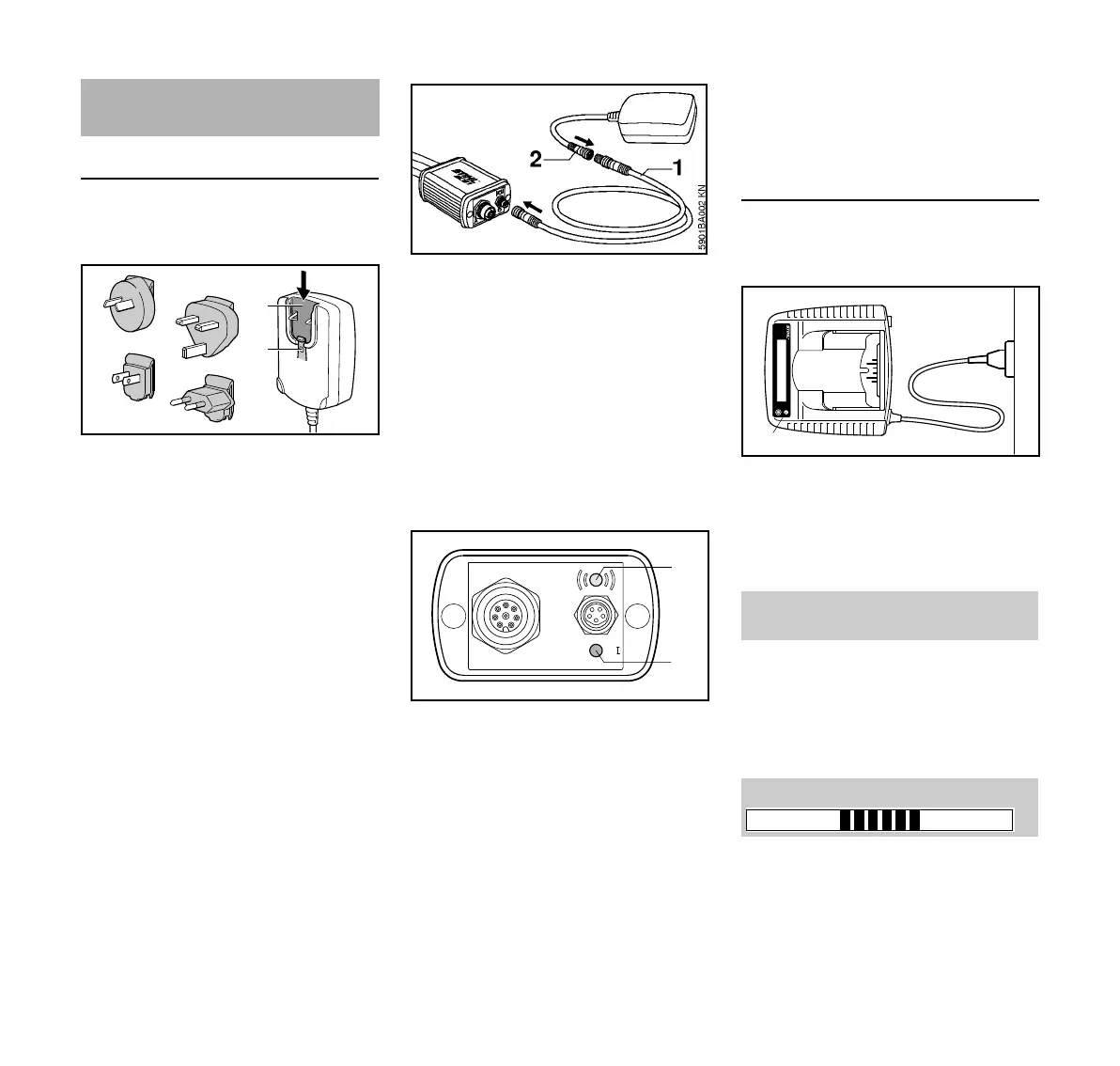

N Seleccionar el adaptador de
enchufe de la red apropiado para la
caja de enchufe
N Calar el adaptador en el
alojamiento (1) de la fuente de
alimentación – el adaptador se tiene
que oír encastrar
Retirar el adaptador:
N Presionar el fiador (2) y retirar el
adaptador
N Unir el cable de conexión (1) con el
enchufe (B) del analizador de
motores y la hembrilla (2) de la
fuente de alimentación – observar la
codificación de la unión por enchufe
N Enroscar las uniones por enchufe
N Enchufar la fuente de alimentación
en la caja de enchufe
Tras conectar el analizador de motores
a la alimentación de corriente, se realiza
un autotest.
Durante este proceso, el diodo (1) en el
analizador de motores luce primero en
verde, luego en amarillo, luego en rojo y,
a continuación, en verde de forma
permanente – el autotest ha finalizado
El diodo (1) luce permanentemente en
rojo: avería interna – sustituir el
analizador.
El diodo (2) parpadea en blanco: el
analizador está listo para el servicio – no
hay conexión con el ordenador –
comprobar la conexión.
Analizador de acumuladores ADG 1
La tensión de la red y la de servicio
tienen que coincidir.
N Insertar el enchufe (1) en la caja de
enchufe (2)
En la pantalla del analizador aparece la
indicación (en el siguiente texto, sobre
fondo gris):
Tras la conexión del analizador a la
alimentación de corriente, se realiza un
autotest. Durante este proceso, el
diodo (3) en el analizador luce durante
aprox. 1 segundo en verde, amarillo,
luego en rojo y vuelve a apagarse.
Conectar el analizador a la
red eléctrica
1
2
5901BA001 KN
A
2
1
5901BA003 KN
B
0/
Analizador de acumuladores
ADG 1
Autotest
3
4901BA001 KN
2
1
