Stihl MDG 1 User Manual

MDG 1
slovensky
179

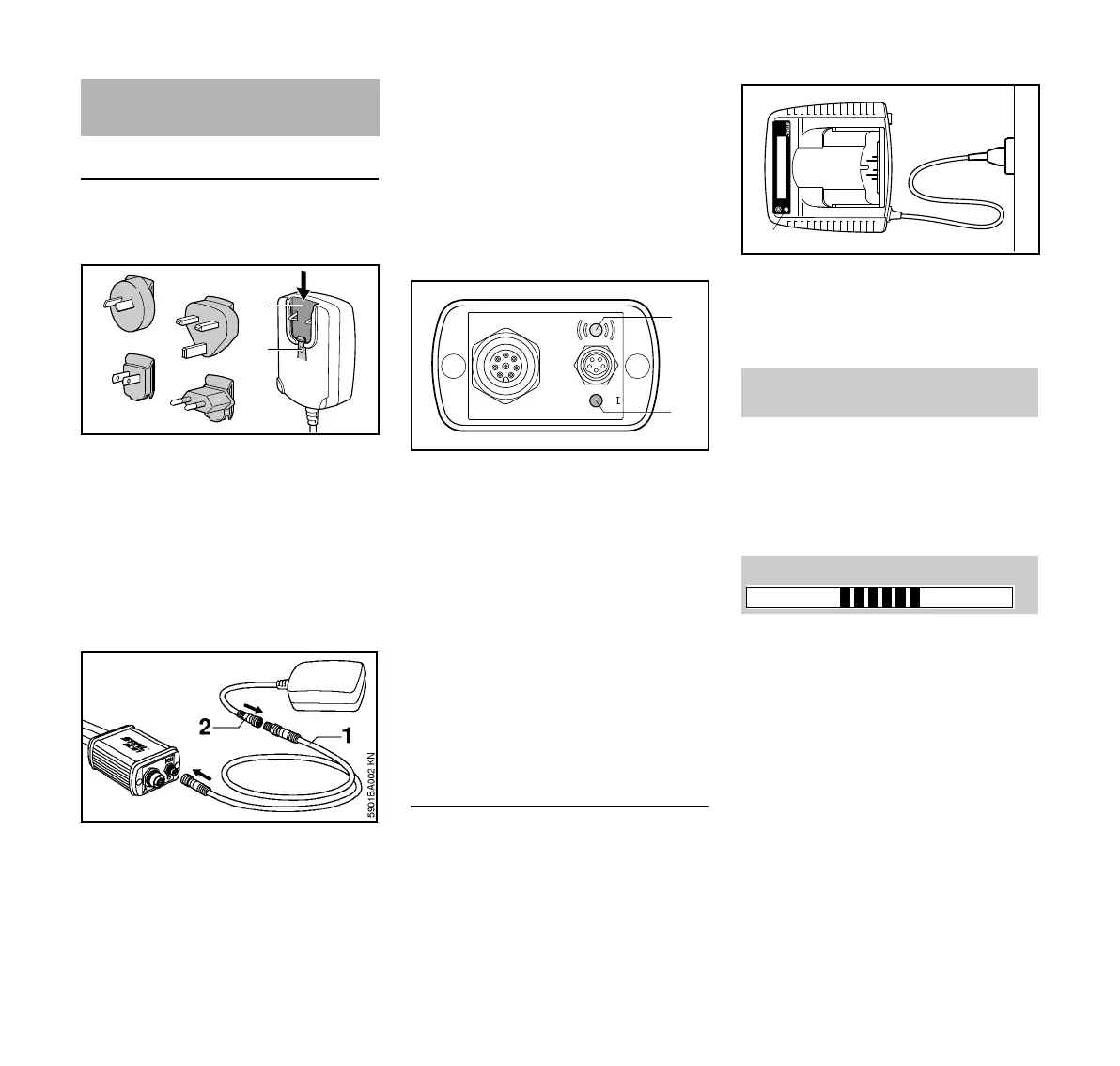

Motorový diagnostický prístroj MDG 1
Sieťové napätie sieťového zdroja musí
zodpovedať prevádzkovému napätiu.
N Zvoľte zástrčkový adaptér, ktorý sa
hodí k zásuvke
N Zasuňte adaptér do vybrania (1)
sieťového zdroja – adaptér musí
počuteľne zaskočiť
Vytiahnutie adaptéra:
N Zatlačte zarážku (2) a adaptér
vytiahnite
N Spojte prívodný kábel (1) s
konektorom (B) motorového
diagnostického prístroja a
zdierkou (2) sieťového zdroja -
dbajte na kódovanie zástrčkového
spojenia
N Zoskrutkujte zástrčkové spojenie
N Sieťový zdroj zastrčte do zásuvky
Po pripojení motorového diagnostického
prístroja na prúdové napájanie sa
vykoná samočinný test.
Počas tohto procesu sa najskôr rozsvieti
svetelná dióda (1) na motorovom
diagnostickom prístroji zeleno, potom
žlto, potom červeno a nakoniec svieti
trvalo zeleno – samočinný test je
ukončený
Svetelná dióda (1) svieti trvalo červeno:
Interná chyba – vymeňte diagnostický
prístroj.
Svetelná dióda (2) bliká bielo: Prístroj je
pripravený na prevádzku – nie je
pripojenie k počítaču – skontrolujte
pripojenie.
Akumulátorový diagnostický prístroj
ADG 1
Sieťové napätie musí zodpovedať
prevádzkovému napätiu.
N Zastrčte sieťovú zástrčku (1) do
zásuvky (2)
Na displeji prístroja sa zobrazí indikácia
(v nasledujúcom texte na sivom pozadí):
Po pripojení prístroja na prúdové
napájanie sa vykoná samočinný test.
Počas tohto procesu svieti svetelná
dióda (3) na prístroji cca 1 sekundu
zeleno, žlto, potom červeno a nakoniec
zhasne.
Elektrické pripojenie
diagnostického prístroja
1
2
5901BA001 KN
A
2
1
5901BA003 KN
B
0/
Akumulátorový diagnostický prístroj
ADG 1
Samočinný test
3
4901BA001 KN
2
1
