Stihl MDG 1 - A Diagnosztikai Készülék Elektromos Csatlakoztatása

MDG 1
magyar
151

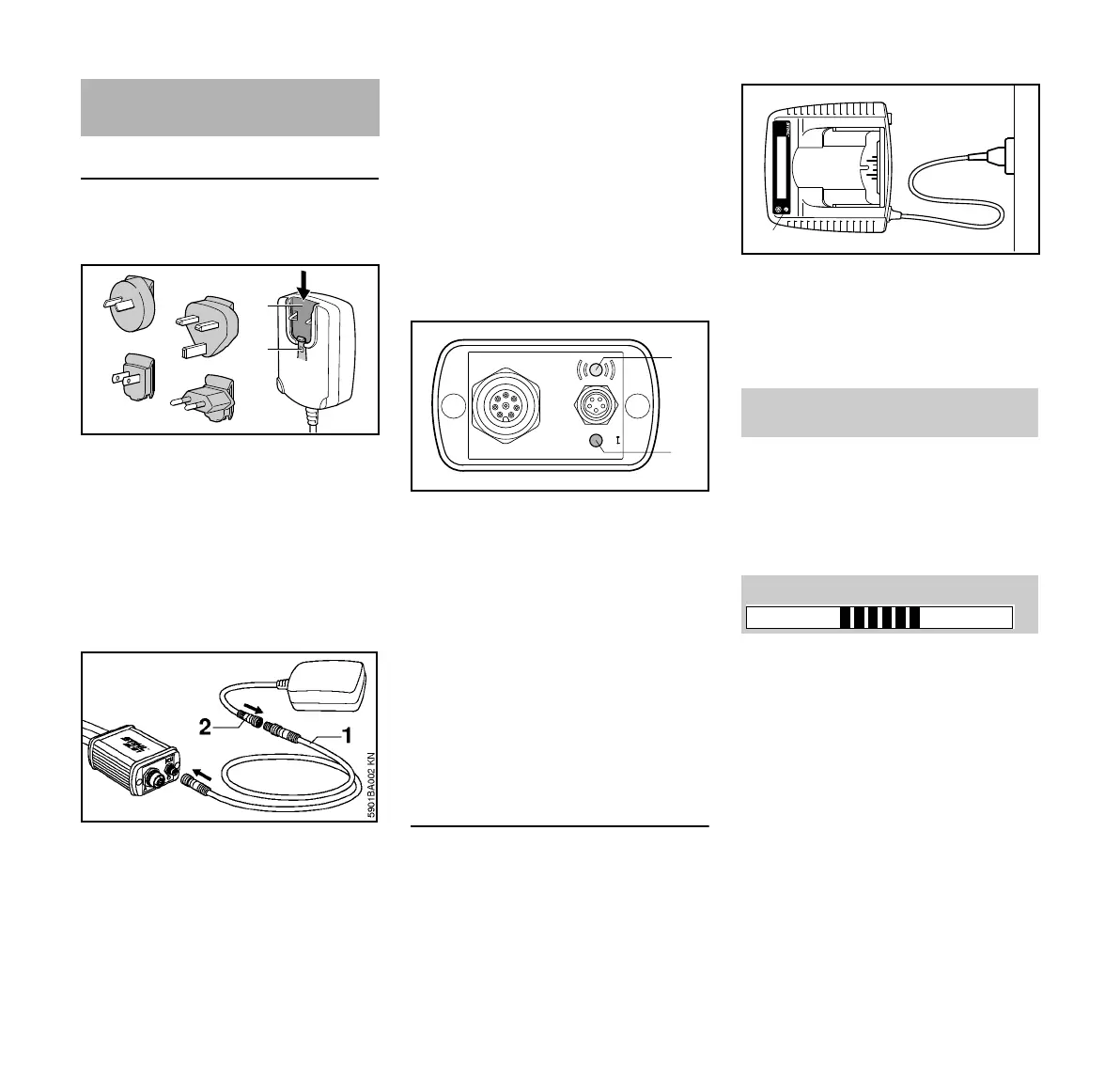

MDG 1 motordiagnosztikai készülék
A tápegység hálózati és az üzemi
feszültsége azonos legyen.
N A csatlakozó aljzathoz illő hálózati
adaptert kell választani.
N Tolja az adaptert a tápegység
aljzatába (1) – az adapternek
hallhatóan be kell kattannia.
Az adapter kihúzása:
N Nyomja be a biztosítóelemet (2),
majd húzza ki az adaptert.
N Kapcsolja össze a
csatlakozóvezetéket (1) a
motordiagnosztikai készülék
dugaszával (B), majd a tápegység
kapcsolóhüvelyével (2) - vegye
figyelembe a dugós csatlakozó
kódolását.
N Csavarozza össze a dugós
csatlakozókat.
N Dugja a tápegységet a
konnektorba.
A motordiagnosztikai készülék hálózatra
csatlakoztatása után önteszt megy
végbe.
E művelet közben a motordiagnosztikai
készüléken lévő LED (1) először zöld,
sárga, majd piros színnel, azt követően
pedig folyamatosan zöld fénnyel világít -
az önteszt befejeződött.
A LED (1) folyamatosan piros színnel
világít: belső hiba – cserélje ki a
diagnosztikai készüléket.
A LED (2) villogó fehér színnel világít. A
berendezés üzemkész – nincs kapcsolat
a számítógéppel – ellenőrizze a
kapcsolatot.
ADG 1 akkumulátordiagnosztikai
készülék
A hálózati és az üzemi feszültség
azonos legyen.
N A hálózati dugaszt (1) dugja be az
aljzatba (2).
A készülék kijelzőjén megjelenik a
következő hibaüzenet (a következő
szövegben szürke háttérrel látható):
A készülék hálózatra csatlakoztatása
után egy önteszt történik. E folyamat
során a készüléken kb. 1 másodpercig
zölden, majd sárgán világít a LED (3),
utána pedig átvált pirosra, és ismét
kialszik.
A diagnosztikai készülék
elektromos csatlakoztatása
1
2
5901BA001 KN
A
2
1
5901BA003 KN
B
0/
Akkumulátordiagnosztikai készülék
ADG 1
Önteszt
3
4901BA001 KN
2
1
