Stihl MDG 1 - Dijagnostički Uređaj Spojiti S Computerom-Računalom

MDG 1
hrvatski
61
Bluetooth-spoj
Komunikacija između motornog
dijagnostičkog uređaja i računala vrši se
pomoću „Bluetooth“-prijenosa iskri. Za
tu svrhu upotrebljavati slobodno USB-
utično mjesto na računalu za dobiven
Bluetooth USB- stik, sadržan u opsegu
isporuke.
Svjetleće diode, boje, značenja
Ugurati i spojiti Bluetooth USB stik
ugurati/utaknuti i automatski spojiti
Počevši od Microsoft
®
Windows
®
XP
Service Pack 3, sadržan je u cijelosti
funkcionalan Bluetooth software.
Bluetooth USB stik se automatski
prepoznaje i spaja.
N Bluetooth USB stik utaknuti u
slobodno USB utično mjesto – dalje
postupati kao u poglavlju "Motorni
dijagnostički uređaj spojiti s
computerom-računalom"
Motorni dijagnostički uređaj spojiti s
computerom-računalom
Motorni dijagnostički uređaj tekar nakon
instalacije dijagnostičkog software-a
tvrtke STIHL i Bluetooth USB stika spojiti
s computerom-računalom.
N Startati dijagnostički software tvrtke
STIHL
Na statusnom popisu se naznačuje
N s jednim klikom na grafiku "MDG 1"
– statusna lista pokazuje:
Kada su na raspolaganju dva ili više
motornih dijagnostičkih uređaja MDG 1),
isti budu prikazani na prozorčiću/okancu
za dijalog sa serijskim brojem. U takvom
slučaju izabrati željeni MDG 1.
Ekran/sučelje se mijenja u ogled
"Priprema"

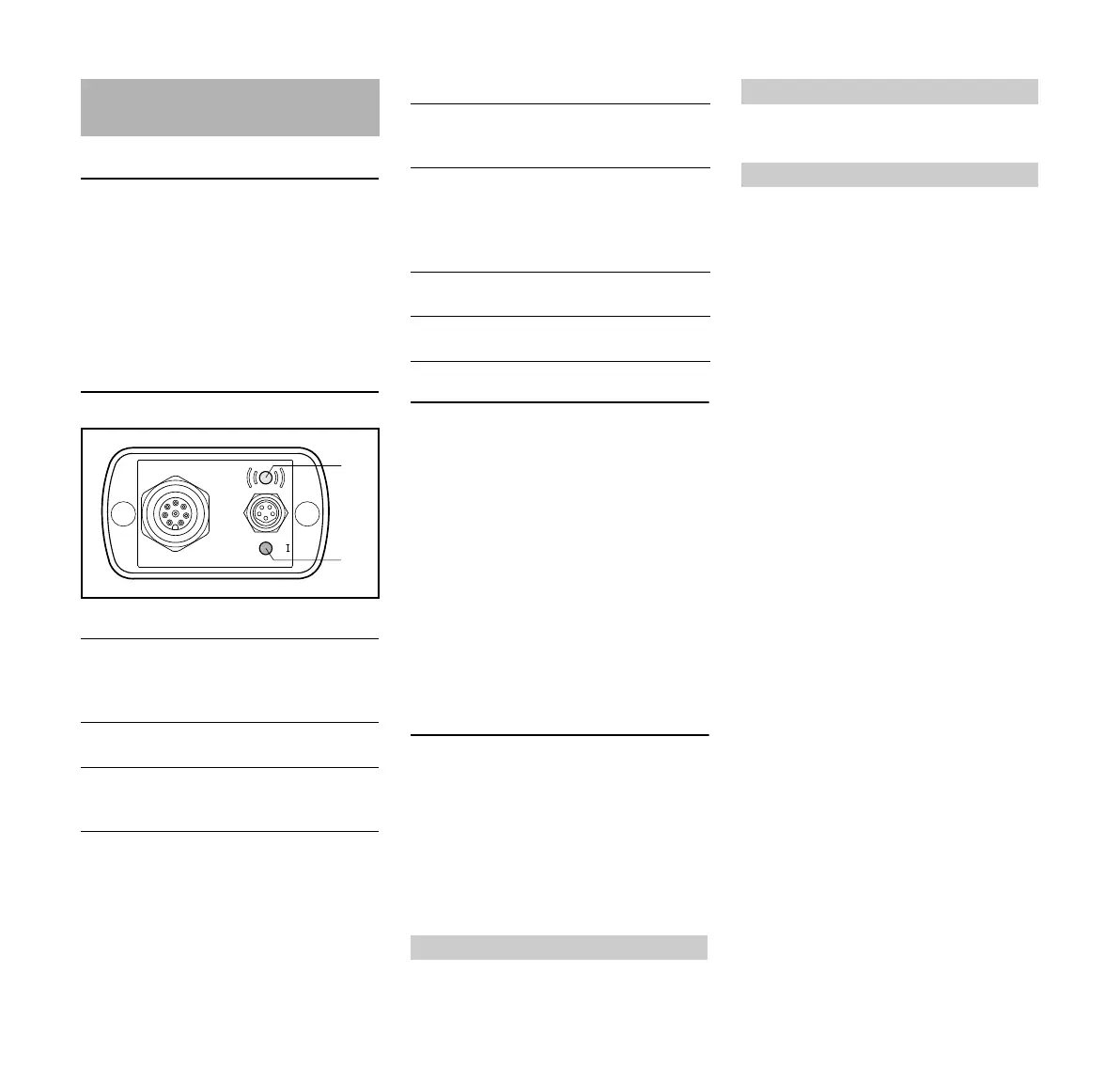

Svjetleća dioda svijetli preko čahure (2):
– trajno plavo – spreman za rad –
uspostavljen spoj prema računalu
preko Bluetooth-a
– svjetluca/žmirka plavo – prijenos
podataka
N sljediti samo korake za rukovanje
dijagnostičkim sofware-im tvrtke
STIHL – za vrijeme rada/pogona
uvažavati mjere sigurnosti u radu za
dijagnostički software tvrtke STIHL.
Bez korektnog spoja dijagnostički
software tvrtke STIHL ne može
prepoznati motorni dijagnostički uređaj.
Kada motorni dijagnostički uređaj nije
prepoznat:
Dijagnostički uređaj spojiti s
computerom-računalom.
Svjetleća dioda (1) Značenje
svijetli zeleno,
zatim žuto, potom
crveno i na kraju
trajno zeleno:
samotestiranje je
završeno
svijetli trajno
zeleno:
uređaj je spreman
za rad/pogon
svijetli trajno
crveno:
interna greška –
obnoviti/zamijeniti
dijagnostički uređaj
A
2
1
5901BA003 KN
B
0/
Svjetleća dioda (2) Značenje
svjetluca/žmirka
bijelo:
uređaj je spreman
za primjenu – nema
spoja s računalom
svijetli trajno plavo: spreman za pri
-
mjenu – spoj prema
računalu uspostav
-
ljen je preko
Bluetooth-a
svjetluca/žmirka
plavo:
odvija se – vrši se
prijenos podataka
svijetli trajno
crveno:
Bluetooth-spoj ima
grešku, neispravan
MDG 1 se traži
MDG 1 je nađen
MDG 1 je spojen
