Stihl MDG 1 - Diagnostikas Ierīces Pieslēgšana Elektrībai

MDG 1
latviešu
221

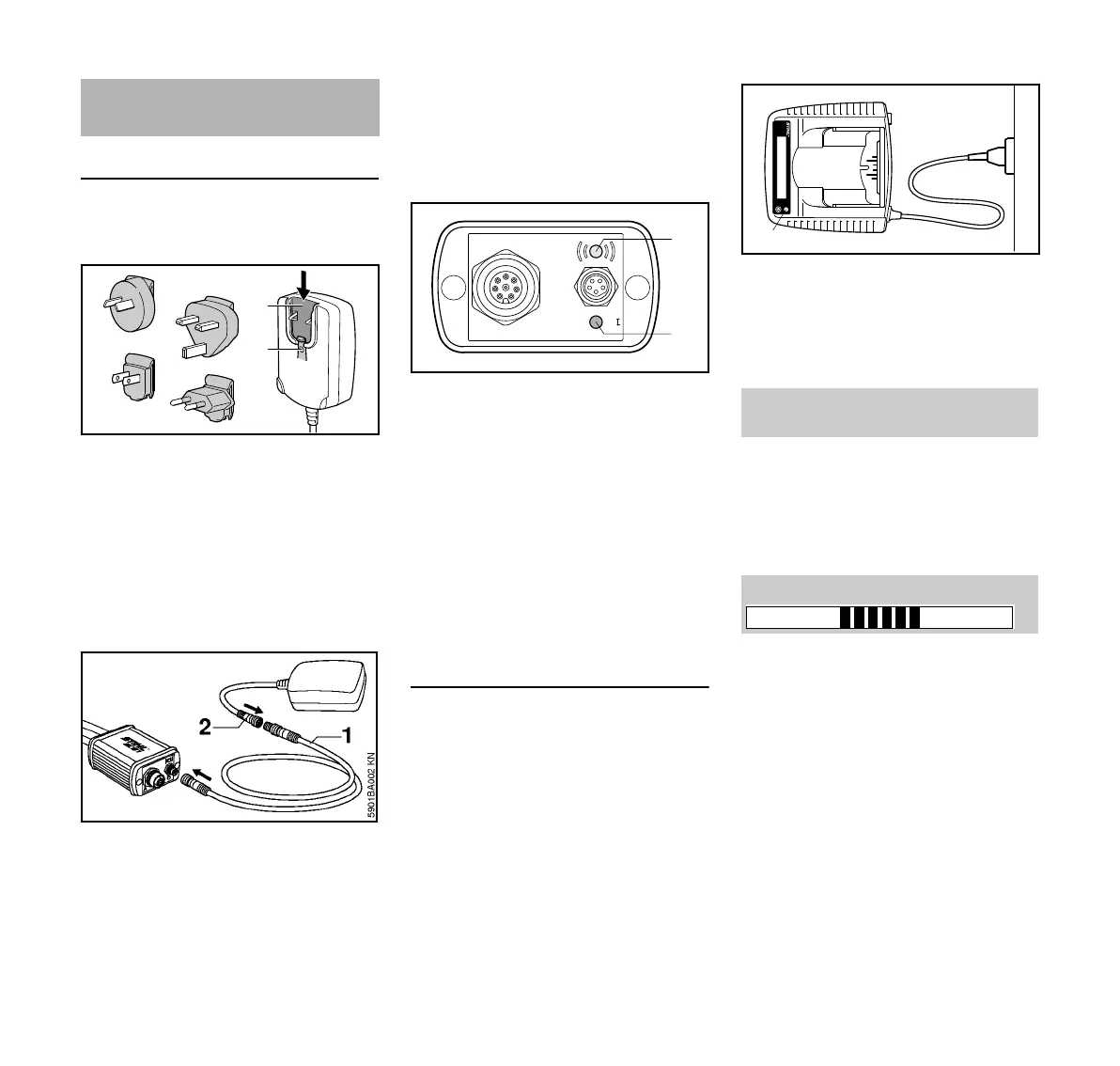

Motora diagnostikas ierīce MDG 1
Barošanas bloka tīkla spriegumam un
darba spriegumam ir jāsakrīt.
N Jāizvēlas kontaktligzdai piemērots
tīkla kontaktdakšas adapteris.
N Adapteri iespiediet barošanas bloka
turētājā (1) – adapterim dzirdami
jānofiksējas.
Adaptera izņemšana:
N iespiediet fiksatoru (2) un izņemiet
adapteri.
N Savienojiet pieslēguma vadu (1) ar
motora diagnostikas ierīces
kontaktdakšu (B) un barošanas
bloka ligzdu (2) – ievērojiet
spraudsavienojuma kodējumu.
N Saskrūvējiet spraudsavienojumus.
N Iespraudiet barošanas bloku
kontaktligzdā.
Pēc motora diagnostikas ierīces
pievienošanas strāvas apgādei, notiek
paštests.
Šā procesa gaitā gaismas diode (1) uz
motora diagnostikas ierīces spīd
vispirms zaļā, pēc tam dzeltenā, tad
sarkanā un visbeidzot – konstanti spīd
zaļā krāsā – paštests ir pabeigts.
Gaismas diode (1) konstanti spīd
sarkanā krāsā: iekšēja kļūme –
nomainiet diagnostikas ierīci.
Gaismas diode (2) mirgo baltā krāsā:
Ierīce ir gatava darbam – savienojums ar
datoru nav pieejams – pārbaudiet
savienojumu.
Akumulatora diagnostikas ierīce ADG 1
Tīkla spriegumam un darba spriegumam
jāsakrīt.
N Iespraudiet tīkla kontaktdakšu (1)
kontaktligzdā (2).
Ierīces displejā parādās rādījums
(turpmāk redzamajā tekstā uz pelēka
fona):
Pēc ierīces pievienošanas strāvas
apgādei, notiek paštests. Šī procesa
gaitā ierīces gaismas diode (3) spīd
vispirms apm. 1 sekundi zaļā krāsā, tad
dzeltenā, pēc tam sarkanā krāsā un tad
izdziest.
Diagnostikas ierīces
pieslēgšana elektrībai
1
2
5901BA001 KN
A
2
1
5901BA003 KN
B
0/
Akumulatora diagnostikas ierīce
ADG 1
Paštests
3
4901BA001 KN
2
1
