MDG 1
svenska
73
Motordiagnosinstrument MDG 1

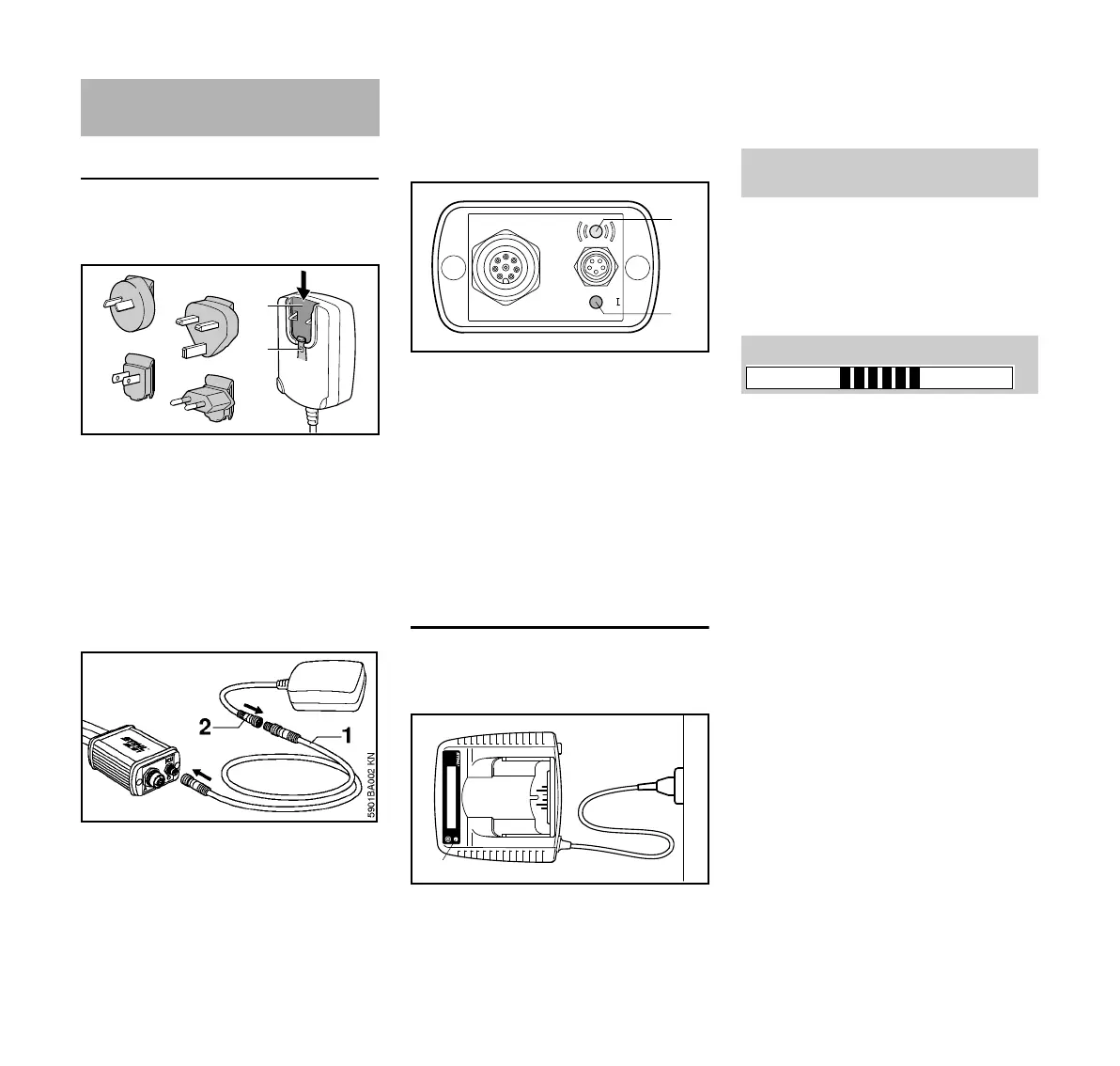

Nätspänningen och nätaggregatets
driftsspänning måste stämma överens.
N Välj en stickkontaktadapter som
passar till eluttaget.
N Skjut in adaptern i nätaggregatets
fäste (1) – adaptern måste haka fast
hörbart.
Dra av adaptern:
N Tryck in spärren (2) och dra av
adaptern.
N Anslut anslutningsledningen (1) till
motordiagnosinstrumentets
stickkontakt (B) och nätaggregatets
bussning (2) – observera
kontaktanslutningens kodning.
N Skruva fast kontaktanslutningarna.
N Sätt in nätaggregatet i eluttaget.
När motordiagnosinstrumentet har
anslutits till strömförsörjningen görs ett
automatiskt självtest.
Under detta förlopp lyser lysdioden (1)
på motordiagnosinstrumentet först
grönt, sedan gult, sedan rött och därefter
kontinuerligt grönt – självtestet har
slutförts.
Lysdioden (1) lyser konstant rött: Internt
fel – byt ut diagnosinstrumentet.
Lysdioden (2) blinkar vitt: Instrumentet
är driftklart – det finns ingen förbindelse
till datorn – kontrollera förbindelsen.
Diagnosinstrument för batterier ADG 1
Nätspänningen och driftsspänningen
måste överensstämma.
N Sätt in stickkontakten (1) i
vägguttaget (2).
På instrumentets display visas
indikeringen (i följande text med grå
bakgrund):
När enheten har anslutits till
strömförsörjningen görs ett automatiskt
självtest. Under tiden lyser lysdioden (3)
på enheten grönt i cirka 1 sekund,
därefter lyser den gult för att sedan bli
röd och till sist släckas igen.
Elektrisk anslutning av
diagnosapparaten
1
2
5901BA001 KN
A
2
1
5901BA003 KN
B
0/
3
4901BA001 KN
2
1
Diagnosinstrument för batterier
ADG 1
Självtest
