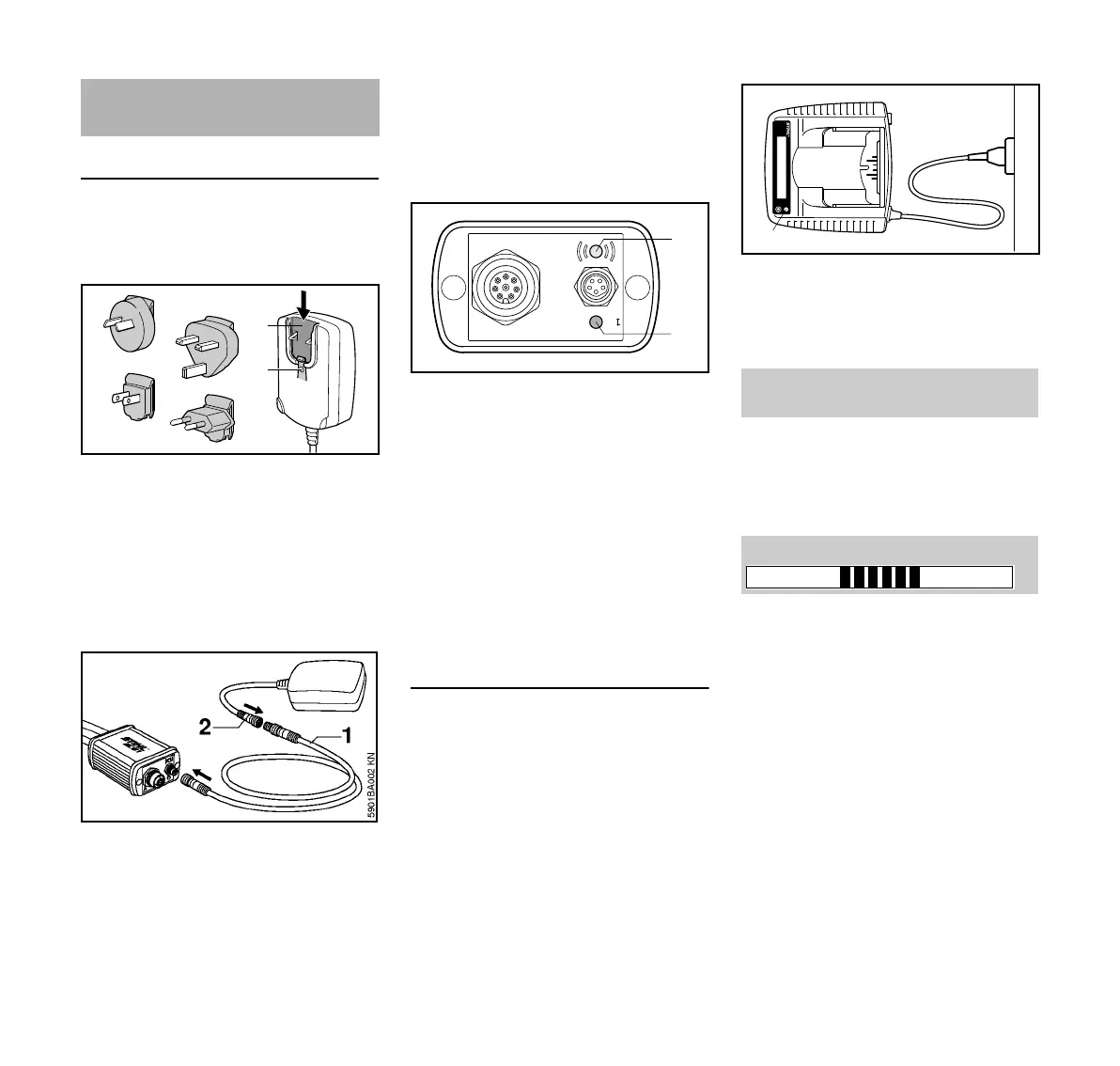

Diagnostična naprava motorja MDG 1
Omrežna napetost in obratovalna
napetost električne naprave morata biti
usklajeni.
N izberite priključek, ki ustreza vtičnici
N potisnite priključek v vtičnico (1)
električne naprave – priključek se
mora slišno zaskočiti
Snemanje priključka:
N potisnite zaskočko (2) notri in
snemite priključek
N povežite priključni kabel (1) z vtičem
(B) diagnostične naprave motorja in
s pušo (2) električne naprave -
upoštevajte kodiranje vtičnega
spoja
N privijačite vtične spoje
N priključite električno napravo v
vtičnico
Po priključitvi diagnostične naprave
motorja na električno napajanje se
izvede samopreizkus.
Med tem postopkom sveti svetilna dioda
(1) na diagnostični napravi motorja
najprej zeleno, potem rumeno, potem
rdeče in za tem neprekinjeno zeleno –
samopreizkus je končan
Svetilna dioda (1) sveti neprekinjeno
rdeče: interna napaka – zamenjajte
diagnostično napravo.
Svetilna dioda (2) utripa belo: naprava je
pripravljena za uporabo – ni povezave z
računalnikom – preverite povezavo.
Diagnostična naprava za akumulatorje
ADG 1
Omrežna napetost in obratovalna
napetost morata biti usklajeni.
N vtaknite omrežni vtič (1) v vtičnico
(2)
Na prikazovalniku naprave se pojavi
prikaz (v nadaljevanju označen sivo):
Po priključitvi naprave na električno
napajanje se izvede samopreizkus. Med
tem postopkom sveti svetilna dioda (3)
na napravi približno 1 sekundo zeleno,
rumeno, potem rdeče in zopet ugasne.
Priključitev diagnostične
naprave na elektriko
1
2
5901BA001 KN
A
2
1
5901BA003 KN
B
0/
Diagnostična naprava za akumulatorje
ADG 1
Samopreizkus
3
4901BA001 KN
2
1
