Stihl MDG 1 User Manual

MDG 1
français
33
Si la diode électroluminescente (2)
clignote de couleur blanche : aucune
communication avec l'ordinateur –
contrôler la liaison.

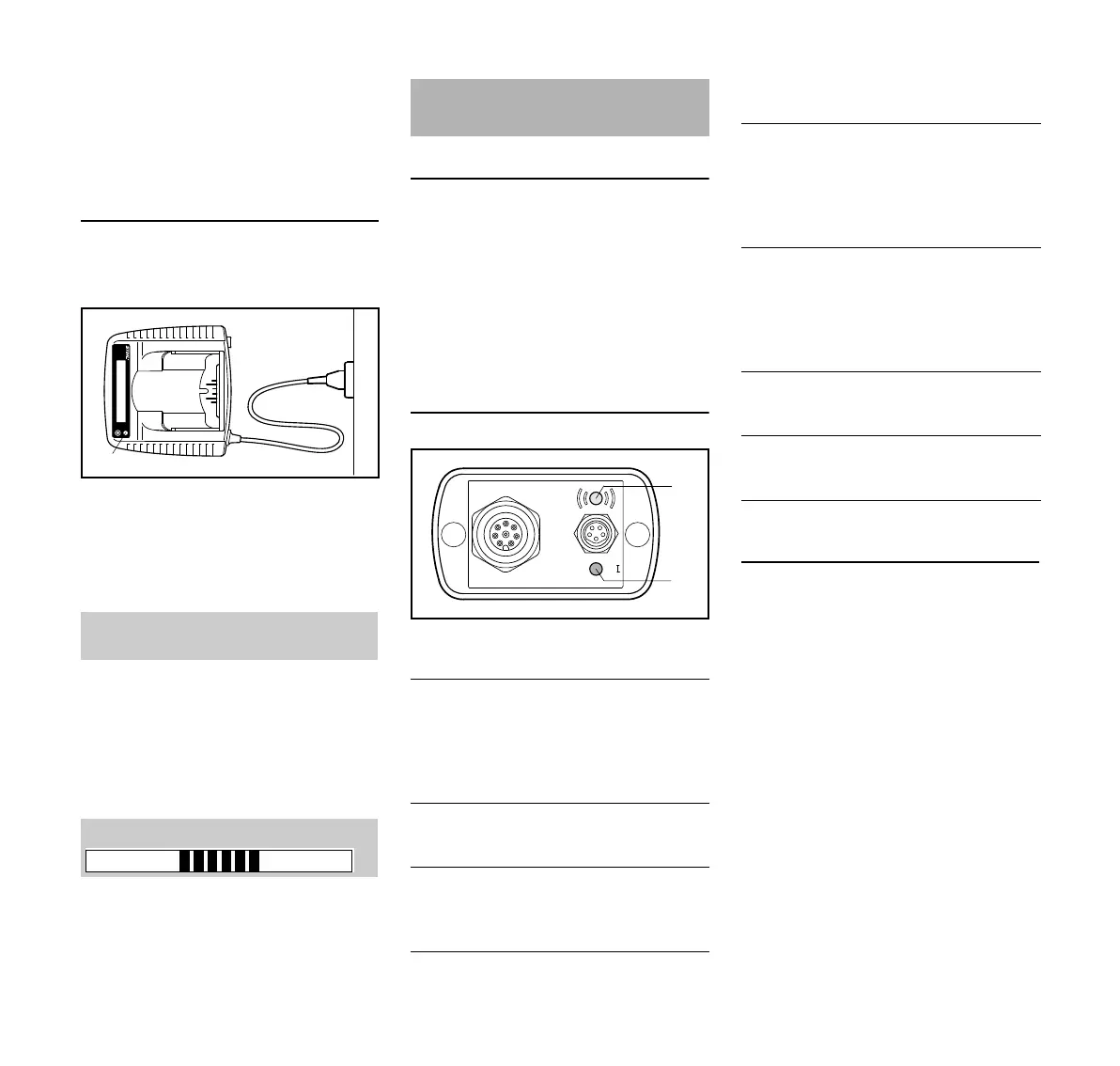

Appareil de diagnostic pour batterie
ADG 1
La tension du secteur et la tension de
service doivent correspondre.
N Introduire la fiche (1) dans la prise
de courant (2).
L'affichage suivant apparaît sur
l'afficheur de l'appareil (texte imprimé ici
sur fond gris) :
Après le branchement de l'appareil sur
l'alimentation électrique, un autotest a
lieu. Au cours de cette procédure, la
diode électroluminescente (3) de
l'appareil s'allume respectivement env.
1 seconde de couleur verte, jaune et
rouge, puis s'éteint.
Liaison Bluetooth
La communication entre l'appareil de
diagnostic pour moteur et l'ordinateur
est réalisée par une liaison radio
« Bluetooth ». À cet effet, introduire
dans un port USB libre de l'ordinateur la
clé Bluetooth USB jointe à la livraison de
l'appareil.
Diodes luminescentes, couleurs,
significations
Introduction de la clé Bluetooth USB et
connexion
Introduction et connexion automatique
À partir de Microsoft
®
Windows
®
XP
Service Pack 3, un logiciel Bluetooth
parfaitement opérationnel est intégré.
La clé Bluetooth USB est
automatiquement reconnue et
connectée.
N Introduire la clé Bluetooth USB
dans un port USB libre – continuer
comme indiqué à la section
« Connexion de l'appareil de
diagnostic pour moteur avec
l'ordinateur ».
App. diagnostic batterie
ADG 1
Autotest
3
4901BA001 KN
2
1
Connexion de l'appareil de
diagnostic avec l'ordinateur
Diode
électroluminescente (1)
Signification
s'allume de couleur
verte, puis jaune, puis
rouge et reste ensuite
continuellement
allumée de couleur
verte :
autotest
terminé
continuellement
allumée de couleur
verte :
appareil en
ordre de
marche
continuellement
allumée de couleur
rouge :
défaut interne
– remplacer
l'appareil de
diagnostic
A
2
1
5901BA003 KN
B
0/
Diode
électroluminescente (2)
Signification
clignote de couleur
blanche :
appareil en
ordre de
marche –
aucune
liaison avec
l'ordinateur
continuellement allumée
de couleur bleue :
en ordre de
marche –
liaison avec
l'ordinateur
établie via
Bluetooth
clignote de couleur bleue : transmission
de données
en cours
continuellement allumée
de couleur rouge :
liaison Blue
-
tooth
défectueuse
