MDG 1
français
34
Connexion de l'appareil de diagnostic
pour moteur avec l'ordinateur
Connecter l'appareil de diagnostic pour
moteur à l'ordinateur seulement après
l'installation du logiciel de diagnostic
STIHL et de la clé Bluetooth USB.
N Démarrer le logiciel de diagnostic
STIHL.
La barre d'état affiche :
N Après un clic sur le graphique
« MDG 1 » – la barre d'état affiche :
Si plusieurs appareils de diagnostic pour
moteur (MDG 1) sont disponibles, ils
apparaissent tous dans cette fenêtre de
dialogue avec leurs numéros de série.
Dans ce cas, sélectionner l'appareil
MDG 1 souhaité.
L'affichage change et la fenêtre
« Préparation » apparaît.

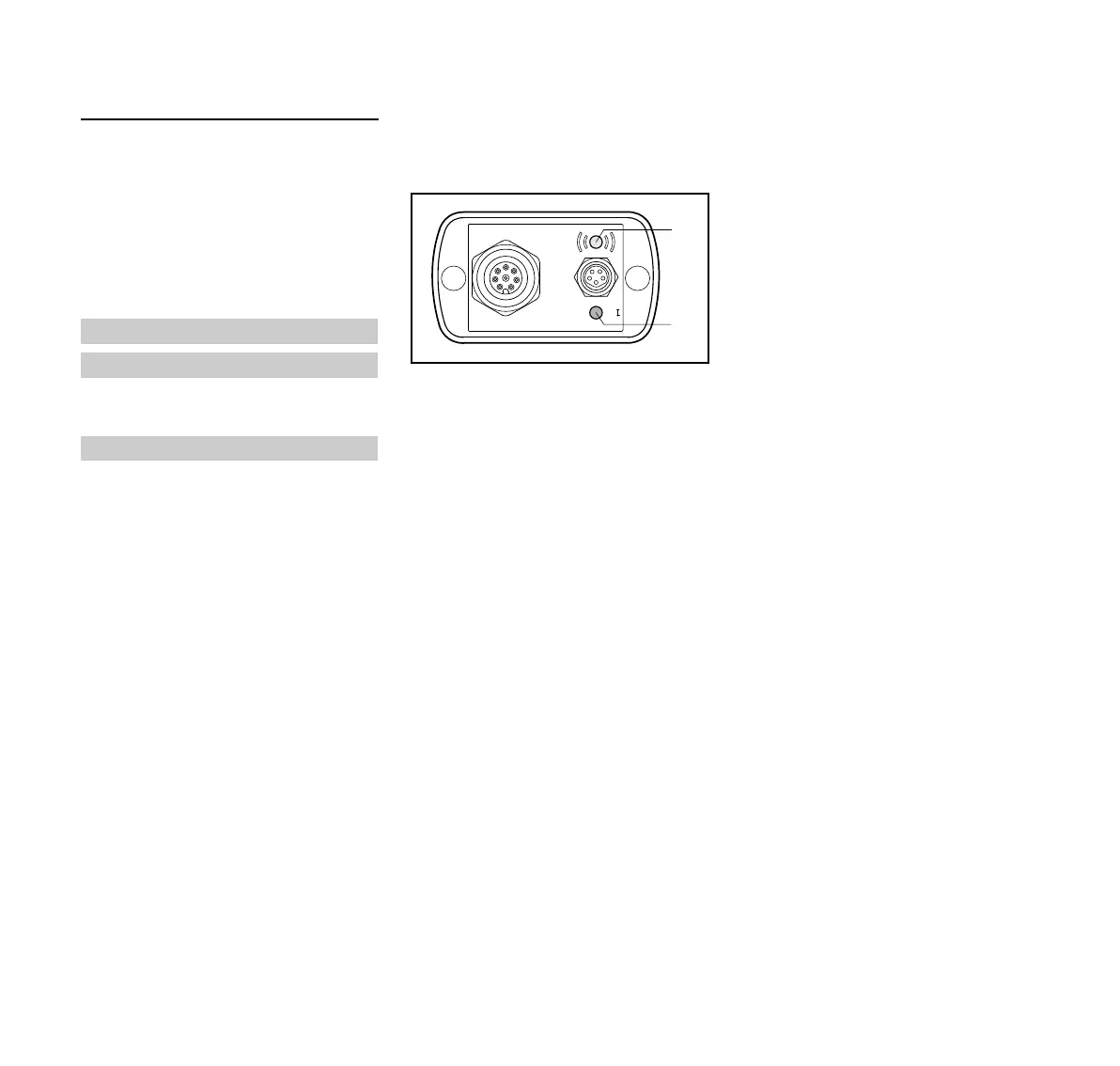

La diode électroluminescente située au
dessus de la prise (2) est allumée :
– continuellement de couleur bleue –
en ordre de marche – liaison avec
l'ordinateur établie via Bluetooth
– clignote de couleur bleue –
transmission de données en cours ;
N suivre maintenant la procédure
indiquée par le logiciel de diagnostic
STIHL – à l'utilisation, respecter les
prescriptions de sécurité du logiciel
de diagnostic STIHL.
Si la connexion n'est pas correcte, le
logiciel de diagnostic STIHL ne peut pas
reconnaître l'appareil de diagnostic pour
moteur. Si l'appareil de diagnostic pour
moteur n'est pas reconnu :
N contrôler si la diode
électroluminescente (1) est allumée
de couleur verte et si la diode
électroluminescente (2) est
continuellement allumée de couleur
bleue.
Si la diode électroluminescente (1) est
continuellement allumée de couleur
rouge : défaut interne – remplacer
l'appareil de diagnostic.
Si la diode électroluminescente (2)
clignote de couleur blanche : aucune
communication avec l'ordinateur –
contrôler la liaison.
Si, jusqu'à ce moment-là, aucune liaison
entre l'appareil de diagnostic du moteur
et l'ordinateur ne s'est établie –
continuer avec « Introduction de la clé
Bluetooth USB et connexion
manuelle ». Une connexion manuelle
n'est nécessaire que si la liaison n'est
pas établie automatiquement.
Introduction de la clé Bluetooth USB et
connexion manuelle
N Introduire la clé Bluetooth USB
dans un port USB libre.
N Ouvrir le Panneau de configuration
et sélectionner le module appareils
Bluetooth ;
N dans le registre « Périphériques »,
cliquer sur Ajouter – l'assistant qui
permet d'ajouter des appareils
Bluetooth démarre ;
N activer la case à cocher « Mon
périphérique est préparé et prêt à
être détecté » puis cliquer sur
« Suivant » ;
N la recherche de périphériques
Bluetooth démarre – sélectionner
STIHL MDG 1 puis cliquer sur
« Suivant » ;
N sélectionner « Utiliser la clé de
sécurité se trouvant dans le
manuel » – frapper la clé d'accès
STIHL (en lettres majuscules) puis
cliquer sur « Suivant » – la liaison
est établie ;
N cliquer sur « Terminer » pour quitter
l'assistant ;
N quitter les périphériques Bluetooth
avec « ok ».
Parasites
Le déroulement du programme peut être
perturbé par des parasites
électromagnétiques. Dans ce cas,
quitter l'application et retirer la clé
Bluetooth USB. Rebrancher la clé
Bluetooth USB et relancer l'application.
Recherche de MDG 1 en cours
MDG 1 trouvé
MDG 1 connecté
