MDG 1
suomi
86

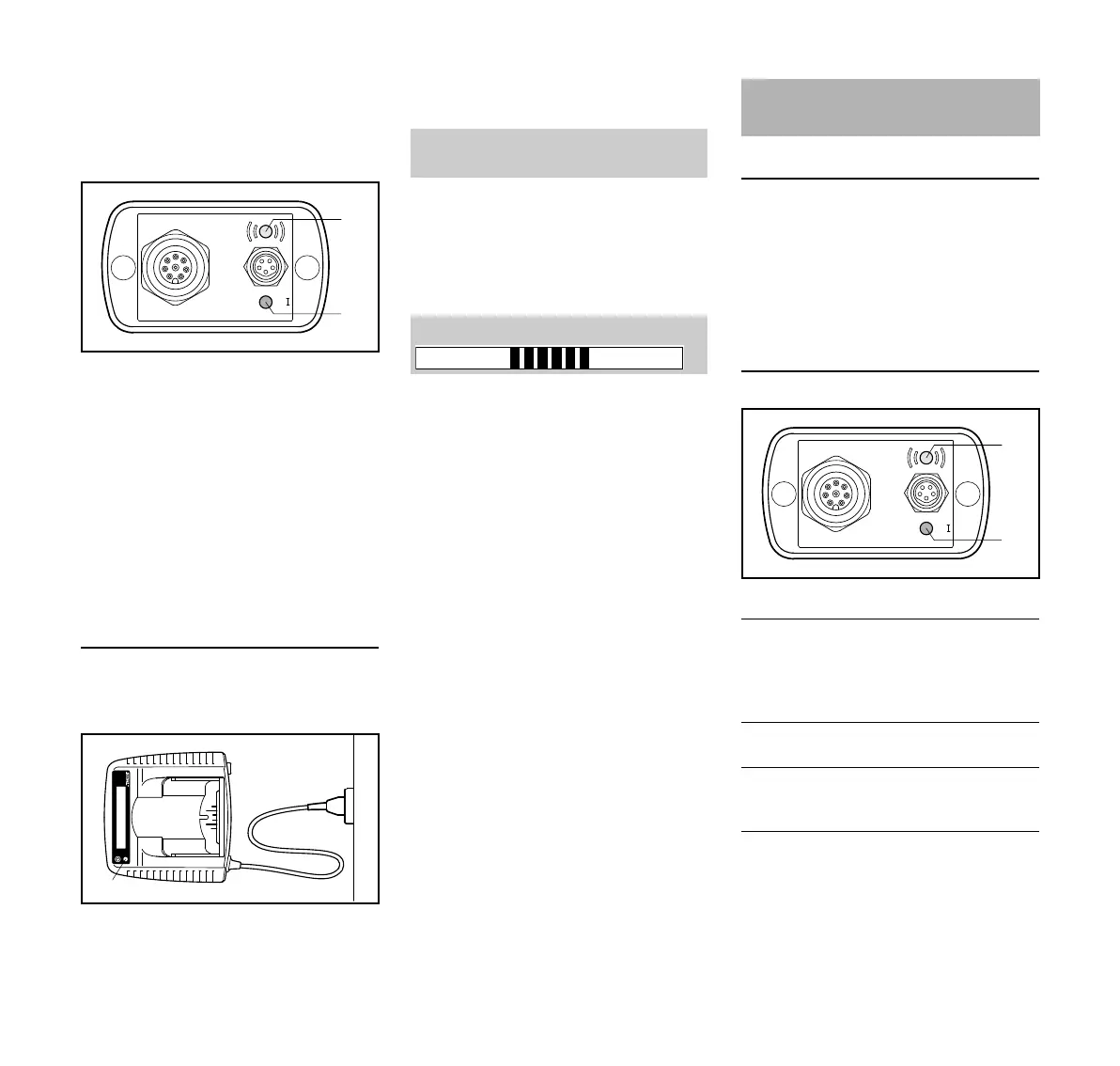

N Liitä verkkolaite pistorasiaan.
Kun moottorin diagnosointilaite on
kytketty pistorasiaan, suoritetaan
itsetestaus.
Tänä aikana palaa moottorin
diagnosointilaitteen merkkivalo (1) ensin
vihreänä, sitten keltaisena, punaisena ja
lopulta pelkästään vihreänä –
itsetestaus on päättynyt
merkkivalo (1) palaa punaisena:
sisäinen virhe – vaihda
diagnosointilaitetta.
Merkkivalo (2) vilkkuu valkoisena: Laite
on käyttövalmis – ei yhteyttä
tietokoneeseen – tarkista liitäntä.
Akun diagnosointilaite ADG 1
Verkkojännitteen ja käyttöjännitteen on
oltava samat.
N Työnnä pistoke (1) pistorasiaan (2).
Laitteen näyttöön ilmestyy ilmoitus
(seuraavassa harmaalla pohjalla):
Kun laite on kytketty pistorasiaan,
suoritetaan itsetestaus. Testin ajan
palaa laitteen merkkivalo (3) n. 1
sekunnin ajan vihreänä, sen jälkeen
keltaisena ja sitten punaisena, minkä
jälkeen se sammuu.
Bluetooth-yhteys
Tiedonsiirto moottorin
diagnosointilaitteen ja tietokoneen välillä
tapahtuu Bluetooth-yhteydellä Liitä tätä
varten tietokoneen USB-liitäntään
laitteen mukana saamasi Bluetooth-
tikku
Merkkivalot, värit, merkitykset
A
2
1
5901BA003 KN
B
0/
3
4901BA001 KN
2
1
Akun diagnosointilaite
ADG 1
Itsetestaus
Liitä diagnosointilaite
tietokoneeseen
Merkkivalo (1) Merkitys
palaa vihreänä, sit
-
ten keltaisena,
punaisena ja
lopuksi jatkuvasti
vihreänä:
itsetestaus
päättynyt
palaa jatkuvasti
vihreänä:
laite on
käyttövalmis
palaa jatkuvasti
punaisena:
sisäinen virhe –
vaihda
diagnosointilaitetta
A
2
1
5901BA003 KN
B
0/
