Stihl MDG 1 - Spojenie Diagnostického Prístroja S Počítačom

MDG 1
slovensky
180
Spojenie Bluetooth
Komunikácia medzi motorovým
diagnostickým prístrojom a počítačom
sa uskutečňuje prostredníctvom
rádiového prenosu „Bluetooth“. Pre
tento účel použite voľný USB port na
počítači pre Bluetooth USB kľúčenku
(stick), ktorá je súčasťou dodávky.

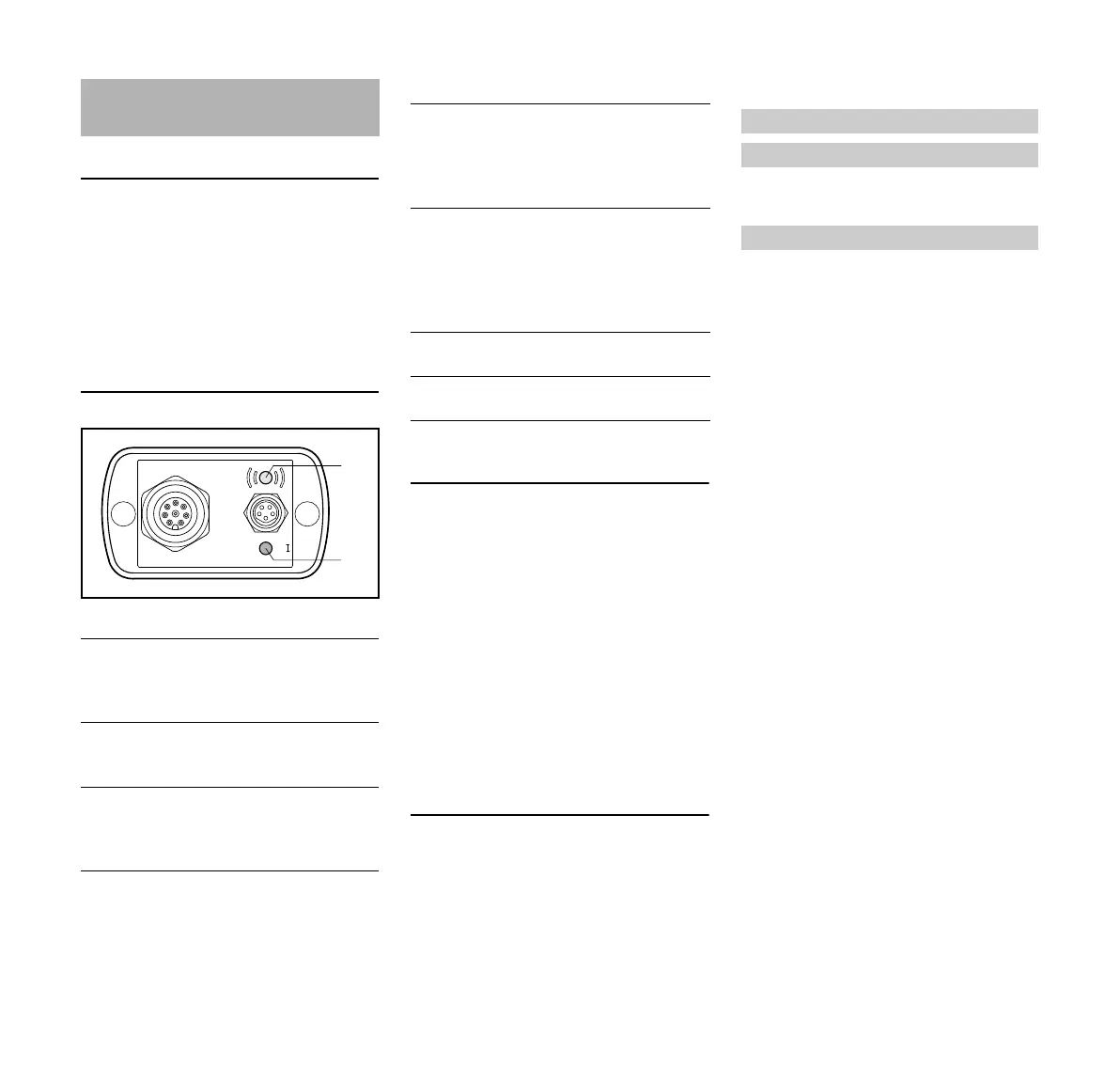

Svetelné diódy, farby, významy
Zastrčenie a prepojenie Bluetooth USB
kľúčenky (stick)
Zastrčenie a automatické prepojenie
Od verzie Microsoft
®
Windows
®
XP
Service Pack 3 je integrovaný plne
funkčný softvér Bluetooth. Bluetooth
USB kľúčenka (stick) sa automaticky
rozpozná a pripojí.
N Zastrčte Bluetooth USB kľúčenku
(stick) do niektorého voľného USB
portu – ďalej pozri „Spojenie
motorového diagnostického
prístroja s počítačom“
Spojenie motorového diagnostického
prístroja s počítačom
Motorový diagnostický prístroj pripojte k
počítaču až po inštalácii diagnostického
softvéru STIHL a Bluetooth USB
kľúčenky (stick).
N Spustite diagnostický softvér STIHL
V stavovom riadku sa zobrazí
N Kliknutím na grafiku „MDG 1“ –
zobrazí stavový riadok:
Ak sú k dispozícii dva alebo viac
motorových diagnostických prístrojov
(MDG 1), budú tieto zobrazené v
dialógovom okne so sériovým číslom. V
tomto prípade vyberte požadovaný
MDG 1.
Obrazovka sa zmení do pohľadu
„Príprava“
Svetelná dióda nad zdierkou (2) svieti:
– Trvalo modro – pripravenosť na
prevádzku – spojenie s počítačom
cez Bluetooth je vytvorené
– Bliká modro – prenos dát
N Teraz postupujte podľa pokynov na
použitie diagnostického softvéru
STIHL – počas prevádzky
dodržiavajte bezpečnostné
upozornenia diagnostického
softvéru STIHL
Bez riadneho spojenia nemôže
diagnostický softvér STIHL motorový
diagnostický prístroj rozpoznať. Ak sa
motorový diagnostický prístroj
nerozpozná:
Spojenie diagnostického
prístroja s počítačom
Svetelná dióda (1) Význam
Svieti zeleno,
potom žlto, potom
červeno a nakoniec
svieti trvalo zeleno:
Samočinný test je
ukončený
Svieti trvalo zeleno: Prístroj je
pripravený na
prevádzku
Svieti trvalo
červeno:
Interná chyba –
vymeňte
diagnostický
prístroj
A
2
1
5901BA003 KN
B
0/
Svetelná dióda (2) Význam
Bliká bielo: Prístroj je
pripravený na
prevádzku – nie je
pripojenie k
počítaču
Svieti trvalo modro: Pripravenosť na
prevádzku –
spojenie s
počítačom cez
Bluetooth je
vytvorené
Bliká modro: Prebieha prenos
dát
Svieti trvalo
červeno:
Spojenie Bluetooth
je chybné
Hľadá sa MDG 1
MDG 1 nájdený
MDG 1 pripojený
