- 101 -
Specinės šio suvirinimo aparato (INVERTER) ypatybės yra ypatingas greitis ir
reguliavimo tikslumas, visa tai leidžia pasiekti nepriekaištingą suvirinimo kokybę.
Reguliavimas ”inverter” sistema maitinimo linijos pradžioje (pirminio) tuo pačiu
nulemia esminį tiek transformatoriaus, tiek reaktyviosios išlyginimo varžos apimties
sumažėjimą, ir leidžia realizuoti ypatingai nedidelių gabaritų ir svorio suvirinimo
aparatą, pasižymintį tokiomis savybėmis kaip lengvas valdymas ir transportabilumas.
2.2UŽSAKOMIPRIEDAI(jeinenumatyti)
- Rinkinys MMA suvirinimui.
- Rinkinys TIG suvirinimui.
- Adapteris Argono balionui.
- Slėgio reduktorius.
- TIG degiklis.
- Užsitamsinanti kaukė: su pastoviu arba reguliuojamu ltru.
- Atgalinis suvirinimo srovės kabelis su įžeminimo gnybtu.
- Rankinis nuotolinis valdymas 1 potenciometru.
- Rankinis nuotolinis valdymas 2 potenciometrais.
- Nuotolinis valdymas pedalu.
- Antvamzdis dujoms ir dujų vamzdis prijungimui prie argono dujų baliono.
- TIG degiklis su potenciometru.
- Vežimėlis AMERICA.
3.TECHNINIAIDUOMENYS
3.1DUOMENŲLENTELĖ
Svarbiausi duomenys, susiję su suvirinimo aparato naudojimu ir darbu, yra pateikti
duomenų lentelėje su šiomis reikšmėmis:
Pav.A
1- Dangos apsaugos laipsnis.
2- Maitinimo linijos simbolis:
1~: vienfazė kintamoji įtampa;
3~: trifazė kintamoji įtampa.
3- Simbolis S : nurodo, kad gali būti vykdomos suvirinimo operacijos aplinkoje, kurioje
yra padidinta elektros smūgio rizika (pavyzdžiui, labai arti didelių metalo masių).
4- Numatyto suvirinimo proceso simbolis.
5- Vidinės suvirinimo aparato struktūros simbolis.
6- Įrenginių, skirtų lankiniam suvirinimui, saugumo ir konstravimo EUROPOS
standartas.
7- Gamintojo serijinis numeris suvirinimo aparato identikacijai (būtinas atliekant
techninį remontą, užsakant atsargines dalis, nustatant produkto kilmę).
8- Suvirinimo kontūro parametrai:
- U
0
:maksimali tuščios eigos įtampa.
- I
2
/U
2
: Srovė ir atitinkama normalizuota įtampa, kurias gali tiekti suvirinimo
aparatas suvirinimo proceso metu.
-X:Apkrovimo ciklas: nurodo laiko tarpą, kurio metu suvirinimo aparatas gali
tiekti atitinkamą srovę (tas pats stulpelis). Jis išreiškiamas %, remiantis 10
minučių ciklui (pavyzdžiui, 60% = 6 minutės darbo, 4 minučių pertrauka; ir taip
toliau).
Tuo atveju, kai naudojimo koecientai (duomenų lentelėje nurodomi 40°C
aplinkoje) yra viršijami, suveiks šilumos saugiklis (suvirinimo aparatas lieka
budinčiame režime pakol jos temperatūra nepasieks leidžiamos ribos).
-A/V-A/V: Parodo suvirinimo srovės reguliavimo ribas (minimali - maksimali) prie
atitinkamos lanko įtampos.
9- Maitinimo linijos techniniai duomenys:
- U
1
:Kintamoji įtampa ir suvirinimo aparato maitinimo dažnis (leidžiamos ribos
±10%):
- I
1max
:Maksimali srovė naudojama iš linijos.
- I
1eff
: Efektyvi maitinimo srovė.
10-
: Uždelsto veikimo lydžiųjų saugiklių dydis, numatytas linijos apsaugai.
11- Simboliai, susiję su saugos normomis, kurių reikšmės pateikiamos 1 skyriuje
“Bendri saugumo reikalavimai lankiniam suvirinimui”.
Pastaba: Auksčiau pateiktas duomenų lentelės pavyzdys yra skirtas tik simbolių
ir skaičių reikšmių paaiškinimui; tikslūs jūsų turimo suvirinimo aparato techninių
duomenų dydžiai turi būti pateikti duomenų lentelėje ant pačio suvirinimo aparato.
3.2KITITECHNINIAIDUOMENYS
- SUVIRINIMOAPARATAS: žiūrėti1lentelę(LENT.1).
- DEGIKLIS:  žiūrėti2lentelę(LENT.2).
Suvirinimoaparatosvorisnurodytas1lentelėje(LENT.1).
4.SUVIRINIMOAPARATOAPRAŠYMAS
4.1BLOKŲSCHEMA
Suvirinimo aparatas susideda iš galios modulių, realizuotų ant specialių spausdintinių
schemų, optimizuotų maksimalaus patikimimo užtikrinimui ir nereikalaujančių
ypatingos priežiūros.
Šis suvirinimo aparatas yra valdomas mikroprocesoriaus pagalba, kuris leidžia
nustatyti daug skirtingų parametrų, tokiu būdu galimas optimalus suvirinimas prie
bet kokių sąlygų ir dirbant su įvairiomis medžiagomis. Tačiau norint pilnai išnaudoti
suvirinimo aparato ypatingas savybes, yra labai svarbu susipažinti su jo veikimo
galimybėmis.
Aprašymas(PAV.B)
1- Trifazės maitinimo linijos įėjimas, lygintuvų blokas ir išlyginimo kondensatoriai.
2- Tranzistorinis perjungimo šuntas (IGBT); komutuoja išlygintą linijos įtampą į
kintamąją aukštų dažnių įtampą ir reguliuoja maitinimo tiekimą pagal reikiamą
suvirinimo srovę/įtampą.
3- Aukštų dažnių transformatorius: pirminės apvijos yra maitinamos konvertuota
įtampa iš 2 bloko; jo funkcija yra adaptuoti įtampą ir srovę lankinio suvirinimo
procesui būtiniems dydžiams ir tuo pačiu galvaniškai izoliuoti suvirinimo kontūrą
nuo maitinimo linijos.
4- Antrinis išlyginimo šuntas su induktyviniu išlyginimu: komutuoja kintamąją įtampą /
srovę, tiekiamą antrinių apvijų, į nuolatinę labai žemo pulsavimo srovę / įtampą.
5- Tranzistorinis perjungimo šuntas (IGBT); transformuoja antrinę išėjimo srovę iš
nuolatinės į kintąmąją suvirinimo darbams TIG režime kintamąja srove (jei jie yra).
6- Kontrolės ir reguliavimo elektronika; kiekvienu momentu kontroliuoja suvirinimo
srovės dydį ir jį palygina su operatoriaus nustatyta verte; moduliuoja IGBT
reguliavimo prietaisų komandas.
7- Suvirinimo aparato veikimo valdymo logika: nustato suvirinimo ciklus, valdo
pavaras, kontroliuoja apsaugos sistemas.
8- Parametrų ir veikimo režimų nustatymo ir parodymo skydas.
9- Aukšto dažnio žadinimo generatorius (jei jie yra).
10- Apsauginių dujų elektrinė sklendė (jei jie yra).
11- Suvirinimo aparato aušinimo ventiliatorius.
12- Nuotolinis reguliavimas.
4.2VALDYMOĮTAISAI,REGULIAVIMASIRPRIJUNGIMAS
4.2.1Galinisskydas(CPAV.)
1- Pagrindinis jungiklis O/OFF - I/ON.
2- Maitinimo kabelis (2 poliai + žemė (Vienfazė)), (3 poliai + žemė (Trifazė)).
3- Jungtis dujų vamzdžio prijungimui (baliono slėgio reduktorius – suvirinimo
aparatas) (jei jie yra).
4- Lydusis saugiklis (jei jie yra).
5- Jungtis aušinimo vandeniu sistemai (jei jie yra).
6- Jungtis nuotoliniam valdymui:
Suvirinimo aparatui galima taikyti 3 įvairių rūšių nuotolinio valdymo tipus, naudojant
atitinkamą 14 polių jungtį, esančią užpakalinėje dalyje. Kiekvienas įtaisas yra
atpažįstamas automatiškai ir leidžia reguliuoti tokius parametrus:
 - Nuotolinisvaldymaspotenciometru:
sukant potenciometro rankenėlę pagrindinė srovė kinta nuo minimalios iki
maksimalios. Pagrindinės srovės reguliavimas vyksta tik nuotoliniu valdymu.
 - Nuotolinisvaldymaspedalu:
srovės vertę lemia pedalo padėtis. Be to, TIG 2T režime, pedalo paspaudimas
yra ir aparato paleidimo komanda ir atstoja degiklio jungiklį (jei numatyta).
 - Nuotolinisvaldymasdviempotenciometrais:
pirmasis potenciometras reguliuoja pagrindinę srovę. Antrasis potenciometras
reguliuoja kitą parametrą, kuris priklauso nuo aktyvaus suvirinimo režimo.
Sukant šį potenciometrą yra rodomas besikeičiantis parametras (jis nebegali
būti valdomas rankenėle nuo skydo). Antrojo potenciometro reikšmė yra:
ARC FORCE je dirbama MMA režime ir GALINĖ RAMPA jei dirbama TIG
režime.
 - TIGdegiklissupotenciometru.
Siekiant išvengti vidinių suvirinimo aparato lūžių,naudotojas privalo
naudoti 5 polių degiklio adapterį su visais TIG DEGIKLIAIS, kuriuose yra
įmontuotireguliavimopotenciometrai.
4.2.2PriekinisskydasDPAV.
1- Teigiamas greitojo sujungimo lizdas (+) suvirinimo kabelio prijungimui.
2- Neigiamas greitojo sujungimo lizdas (-) suvirinimo kabelio prijungimui.
3- Jungtis degiklio jungiklio laido prijungimui.
4- Jungtis TIG degiklio dujų vamzdžio prijungimui.

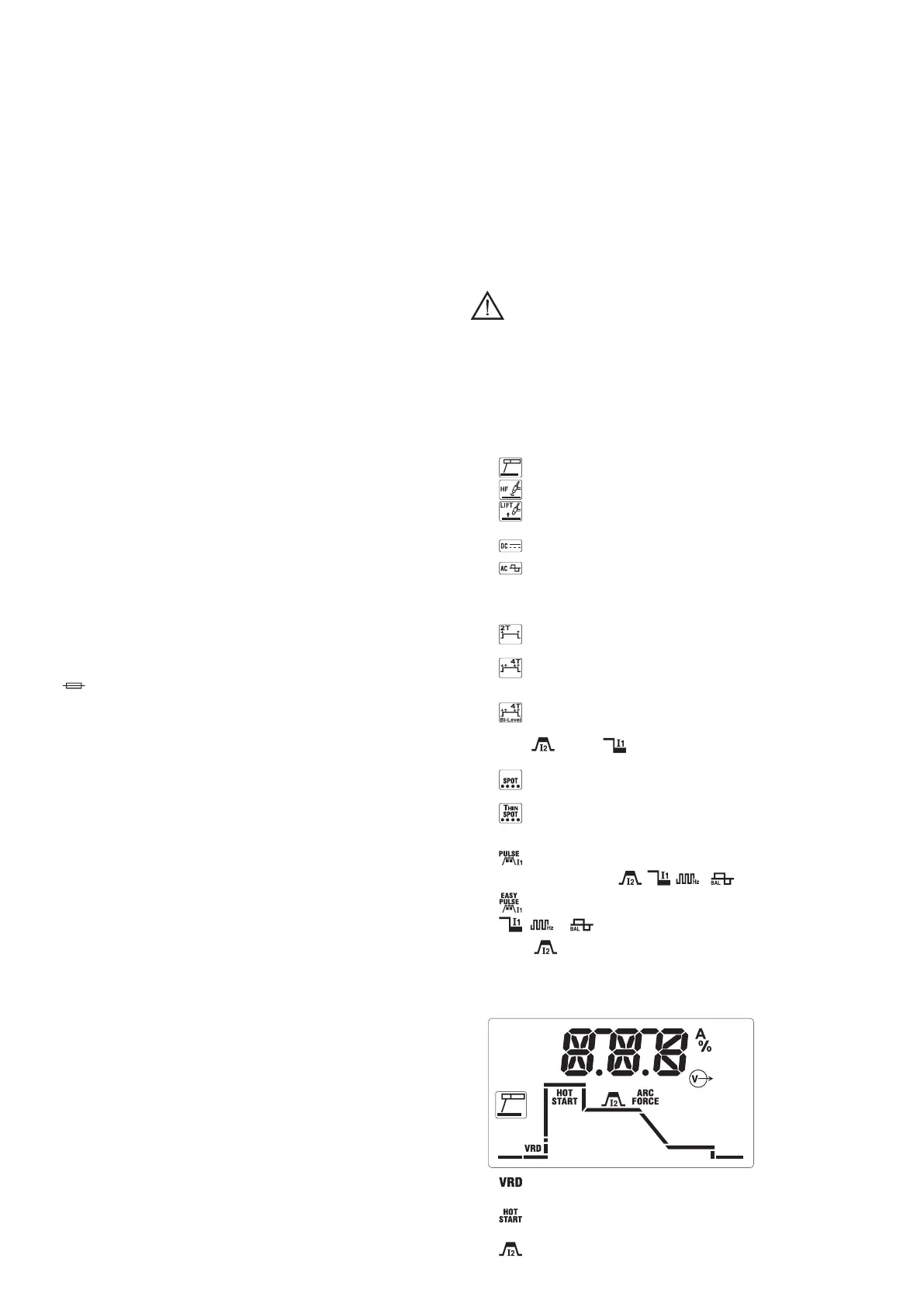

5- Valdymo skydas:
 5a.Suvirinimotipųnustatymomygtukas(PROCESS).
Leidžia pasirinkti pageidaujamą procesą:
-
suvirinimas glaistytais elektrodais (MMA).
-
TIG suvirinimas, kai lankas uždegamas aukšto dažnio kibirkštimi (TIG HF).
-
TIG suvirinimas, kai lankas uždegamas pradedant suvirinimą kontaktiniu
būdu (TIG LIFT).
-
TIG režime parodo suvirinimą nuolatinėje srovėje (DC).
-
TIG režime parodo suvirinimą kintamoje srovėje (AC), jei numatyta.
 5b.TIGsuvirinimociklonustatymomygtukas(MODE).
Leidžia pasirinkti eksploatavimo režimą.
 Trumpaspaspaudimas:
-
suvirinimas pradedamas degiklio jungiklio paspaudimu ir baigiamas kai
degiklio jungiklis yra atleidžiamas.
-
suvirinimas pradedamas degiklio jungiklio paspaudimu ir atleidimu ir
baigiasi tik kai degiklio jungiklis yra vėl paspaudžiamas ir atleidžiamas antrąjį
kartą.
-
suvirinimas pradedamas degiklio jungiklio paspaudimu ir atleidimu.
Kiekvieną kartą trumpai paspaudžiant/atleidžiant, srovė pereina nuo nustatytos
vertės
iki vertės ir atvirkščiai. Suvirinimas baigiamas, kai jungiklis yra
paspaudžiamas, o po to atleidžiamas ilgesnį iš anksto nustatytą laiką.
-
leidžia atlikti taškinį suvirinimą, kontroliuojant suvirinimo trukmės laiką
ekrane (mirksinti piktograma).
-
leidžia atlikti trumpus taškinius suvirinimus (10-100µs), kontroliuojant
suvirinimo trukmės laiką ekrane (mirksinti piktograma).
 Ilgaspaspaudimas(PULSE):
-
leidžia srovės pulsavimą (lygio keitimas), nustatant pageidaujamus
pagrindinius parametrus
, , ir .
-
leidžia srovės pulsavimą, automatiškai nustatant pagrindinių parametrų
, ir iš anksto nustatytas vertes priklausomai nuo nustatytos
srovės
(šios vertės bet kokiu atveju gali būti keičiamos).
 5c.Daugiafunkcinėrankenėlė.
Priklausomai nuo mygtukų išankstinių nustatymų, leidžia pasirinkti ir reguliuoti
parametrus ekrane peržiūrint nustatytą vertę.
 MMArežimekeičiamiparametraiyra:
- įrenginio “Voltage Reduction Device” įjungimas/išjungimas saugiam
paleidimui žemoje įtampoje.
-
pradinė viršsrovė (reguliavimas 0-100%) suvirinimo lanko uždegimo
optimizavimui.
-
pagrindinė suvirinimo srovė (išėjimo srovė amperais).
