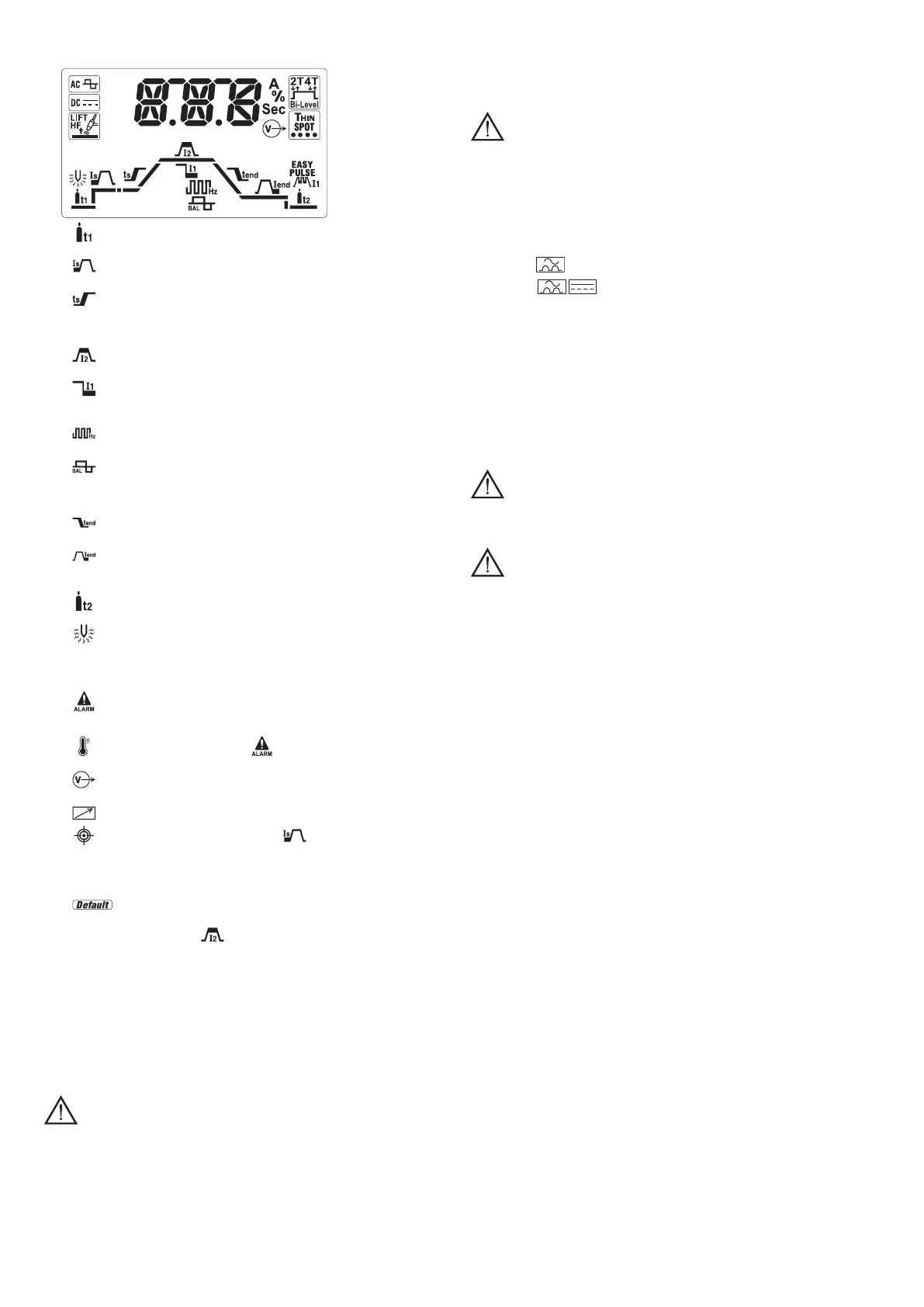

 PosebiceurežimuTIGparametrikojisemogupromijenitijesusljedeći:
- vrijeme pred-plina odljeva zaštitnog plina prije početka zavarivanja
(podešavanje 0-10 sekundi).
-
početna struja koja se održala za ksno vrijeme u 2T (50msec) i za vrijeme
za koje je tipka ostala pritisnuta, u 4T (podešavanje 0-100%).
-
početno vrijeme rampe struje od vrijednosti I
s
do I
2
(podešavanje 0.1-10
sekundi). U režimu OFF rampa ne postoji.
NAPOMENA:parametriI
s
i T
s
mogusepromijenitiiprekodaljinskekomande
napapučicu,alipodešavanjetrebaizvršitiprijeaktiviranjasamekomande.
-
glavna struja zavarivanja, u režimu PULSIRANJE i Bi-Level struja je na
najvišoj razini (izlazna struja u Amperima).
-
osnovna struja, u režimu PULSIRANJE i Bi-Level u pitanju je vrijednost
koja se može smjenjivati s glavnom vrijednosti za vrijeme zavarivanja
(podešavanje u Amperima).
-
frekvencija pulsiranja i za modele AC/DC u režimu TIG AC predstavlja
frekvenciju struje zavarivanja (podešavanje u Hertz).
-
postotak balansiranja, u režimu PULSIRANJE u pitanju je odnos između
vremena kada je struja na najvišoj razini i ukupnog perioda pulsiranja, za modele
AC/DC u režimu TIG AC predstavlja odnos između vremena s pozitivnom
strujom i vremena s negativnom strujom.
-
krajnje vrijeme rampe struje od vrijednosti I
2
do I
end
(podešavanje 0.1-10
sekundi). U režimu OFF rampa ne postoji.
-
krajnja struja, u 2T predstavlja struju koja se održala nakon krajnje rampe
ako je vrijeme rampe veće od nule, u 4T predstavlja struja koja se održala nakon
krajnje rampe za sve vrijeme za koje je tipka plamenika ostala pritisnuta.
-
vrijeme pred-plina odljeva zaštitnog plina od zaustavljanja zavarivanja
(podešavanje 0-10 sekundi).
-
energija predgrijavanja, ako je predviđeno, samo za modele AC/DC u TIG
AC podešava predgrijavanje elektrode da se olakša početak (podešavanje 2.6-
53 A*Sek.). U režimu OFF predgrijavanje ne postoji.
 Ostaleindikativneoznakekojesenalazenazaslonu:
-
signal/alarm, obično je kombiniran sa šifrom prikazanom na zaslonu,
priziva pažnju na mogući problem/uključenu automatsku zaštitu na aparatu za
zavarivanje.
-
termička zaštita, kombinirana s i šifrom na zaslonu, upozorenje da je
dostignuta granica internog zagrijavanja.
-
izlaz aktivan, pokazuje prisustvo napona (struja uključena) na izlaznim
utičnicama aparata za zavarivanje.
-
daljinska komanda, pokazuje vezu i aktivnu kontrolu daljinske komande.
-
aparat za punktiranje položaja, u 4T sa manjim od unaprijed određene
vrijednosti, pokazuje postavku minimalne početne struje koja omogućava da se
vidi elektirčni luk zavarivanja kad je tipka pritisnuta. To omogućava da se s
preciznošću odabere početna točka zavarivanja (ako se početna struja postavi
preko određene granice, ova funkcija se automatski onesposobljava).
-
tvornički parametri, označava postavku svih parametara na unaprijed
određenu vrijednost koja je korisna za široki opseg radova. Korisnik može po
želji postaviti glavnu struju
, a da ne promijeni ostale automatske postavke.
Ovaj uvjet moguće je ponovo aktivirati u bilo kojem trenutku isključivanjem i
uključivanjem aparata za zavarivanje kad se pritisne tipka na višefunkcijskoj ručici
(SL. D - 5c).
 Indikativneporukealarmanaalfanumeričkojtipkovnici(SL.D-5d):
- AL.1 : intervencija termičke zaštite glavnog kruga (ako je predviđen).
- AL.2 : intervencija termičke zaštite sekundarnog kruga.
- AL.3 : intervencija zaštite zbog previsokog napona na liniji napajanja.
- AL.4 : intervencija zaštite zbog preniskog napona na liniji napajanja.
- AL.8 : pomoćni napon izvan opsega.
Resetiranje je automatsko kada se otkloni razlog zbog kojeg se uključio alarm.
5.POSTAVLJANJESTROJA
POZOR!IZVRŠITIPOSTAVLJANJESTROJAIELEKTRIČNEPRIKLJUČKE
DOKJESTROJZAVARENJEUGAŠENIISKLJUČENIZELEKTRIČNEMREŽE.
ELEKTRIČNE PRIKLJUČKE MORA IZVRŠITI ISKLJUČIVO ISKUSNO ILI
KVALIFICIRANOOSOBLJE.
5.1PRIPREMA(FIG.P)
Izvaditi stroj za varenje iz mbalaže, postaviti odvojene dijelove sadržane u ambalaži.
5.1.1Sastavljanjepovratnogkabla-hvataljke(FIG.E)
5.1.2Sastavljanjekablazavarenje-hvatajkezadržanjeelektrode(FIG.F)
5.2POLOŽAJSTROJAZAVARENJE
Pronaći mjesto postavljanja stroja za varenje, pazeći da nema zapreka u visini otvora
ulaza i izlaza zraka za rashlađivanje (prisilna cirkulacija putem ventilatora, ako je
prisutan); u međuvremenu otrebno je provjeriti da se ne usiše prah koji sprovodi,
korozivne pare, vlaga, itd..
Održati barem 250 mm slobodnog prostora oko stroja za varenje.
POZOR!Postavitistrojzavarenjenaravnupovršinuprikladnuzatežinu
samogastrojakakobiseizbjegloprevrtanjeiliopasnapomicanja.
5.3PRIKLJUČIVANJENASTRUJNUMREŽU
- Prije vršenja bilo kakvog električnog priključka, provjeriti da se podaci na pločici
stroja za varenje podudaraju sa naponom i frekvencom mreže na raspolaganju na
mjestu postavljanja stroja.
- Stroj za varenje mora biti priključen isključivo na sistem napajanja sa neutralnim
sprovodnikom sa uzemljenjem.
- Za osiguravanje zaštite protiv izravnog dodira koristiti diferencijalne sklopke
slijedeće vrste:
- Vrsta A (
) za jednofazne strojeve;
- Vrsta B (
) za trofazne strojeve.
-
Kako bi se zajamčili uvjeti zakona EN 61000-3-11 (Flicker) savjetuje se spajanje strpja
za varenje na točke sučelja mreže napajanja koje imaju impendanciju manju od:
Zmax = 0.234 Ohm (1/N/PE 230V) 200A DC
- Stroj za varenje ne spada pod uvjete zakona IEC/EN 61000-3-12.
Ako se spaja na javnu mrežu napajanja, osoba koja postavlja stroj ili operater
odgovorni su za provjeru da se stroj za varenje može spojiti (ako je potrebno
konzultirati tvrtku koja isporučuje električnu energiju).
5.3.1UTIKAČIUTIČNICA
Priključiti na kabel za napajanje normalizirani utikač, (2P + P.E) (1~), (3P + P.E) (3~)
prikladnog kapaciteta i osposobiti utičnicu sa osiguračima ili automatskim prekidačem;
prikladan terminal uzemljenja mora biti priključen na sprovodnik uzemljenja (žuto-
zeleno) linije napajanja. U tabeli (TAB.1) su navedene savjetovane vrijednosti u
amperima osigurača sa kasnim paljenjem linije na osnovu maksimalne nominalne
struje koju isporučuje stroj za varenje i nominalnog napona napajanja.
POZOR! Nepoštivanje navedenih pravila onesposobljava sigurnosni
sistem kojeg je predvidio proizvođač (klasa I) sa posljedičnim teškim
opasnostimapoosobama(npr.strujniudar)ipostvari(npr.požar).
5.4PRIKLJUČIVANJEKRUGAVARENJA
POZOR! PRIJE IZVRŠENJA SLIJEDEĆIH PRIKLJUČAKA PROVJERITI
DAJESTROJZAVARENJEUGAŠENIISKLJUČENIZMREŽENAPAJANJA.
U tabeli (TAB.1)su navedene savjetovane vrijednosti za kablove za varenje (u mm
2
)
na osnovu maksimalne struje koju isporučuje stroj za varenje.
5.4.1VarenjeTIG
Priključakplamenika
- Umetnuti kabel struje u za to određeni brzi pritezač (-). Prespojiti spojnik na tri pola
(tipka plamenika) na prikladnu utičnicu. Spojiti plinsku cijev plamenika na prikladni
priključak.
Spajanjepovratnogkabelastrujevarenja
- Spaja se na komad koji se vari ili na metalni stol na koji se naslanja, što je bliže
moguće točki spajanja koja se izvodi.
Ovaj se kabel spaja na pritezač sa simbolom (+).
Priključaknaplinskubocu(akoseupotrebljava).
- Naviti reduktor pritiska na ventil plinske boce stavljajući između prikladni reduktor
koji je dostavljen kao priključak, kada se upotrebljava plin Argon.
- Priključiti ulaznu cijev za plin na reduktor i blokirati steznik koji se dostavlja.
- Olabaviti okov za regulaciju na reduktoru pritiska prije nego se otvori plinska boca.
- Otvoriti bocu i regulirati količinu plina (l/min) ovisno o orijentativnim podacima o
upotrebi, vidi tabelu (TAB. 4); eventualna namještanja dovoda plina mogu biti
izvršena tijekom varenja putem prstenastog okova reduktora pritiska. Provjeriti
nepropustivost cijevi i priključaka.
 POZOR!Uvijekzatvoritiventilplinskebocenakrajurada.
5.4.2VarenjeMMA
Skoro sve obložene elektrode spajaju se na pozitivni pol (+) generatora; u iznimnom
slučaju spajaju se na negativni pol (-) kod elektroda obloženih kiselinom.
Priključakkabelazavarenjehvataljka-držačelektroda
Na terminalu se nalazi poseban pritezač koji služi za blokiranje otkrivenog dijela
elektrode.
Ovaj kabel mora biti priključen na pritezač sa simbolom (+).
Priključakpovratnogkabelastrujezavarenje
Mora se priključiti na dio koji se vari ili na metalni stol na kojem je naslonjen, što bliže
mjestu spajanja. Kod strojeva za varenje koji imaju pritezače, ovaj kabel mora biti
priključen na pritezač sa simbolom (-).
Preporuke:
- Okrenuti do kraja spojnike kablova za varenje u brzu utičnicu (ako su prisutne),
kako bi se osigurao savršen električni kontakt; u protivnom dolazi do stvaranja
pregrijavanja samih spojnika sa posljedičnim brzim oštećenjem i gubitkom
ekasnosti.
- Upotrebljavati što kraće kablove za varenje.
- Izbjegavati upotrebu metalnih struktura koje ne pripadaju dijelu koji se obrađuje, u
zamjeni za povratni kabel struje varenja; to može biti opasno za sigurnost i može
dati nezadovoljavajuće rezultate kod varenja.
6.VARENJE:OPISPROCEDURE
6.1VARENJETIG
Varenje TIG je procedura varenja koja koristi toplinu koju proizvodi električni luk koji se
pali i održava između netaljive elektrode (volfram) i komada koji se vari. Elektrodu od
volframa pridržava plamenik koja je prikladna za isporuku struju varenja elektrodi i za
zaštitu elektrode i vareni taljeni dio od atmosferske oksidacije putem mlaza inertnog
plina (obično Argon: Ar 99.5%) koji izlazi iz keramičkog mlaza (FIG.G).
Neophodno je, za postizanje dobrog varenja, upotrijebiti točan promjer elektrode sa
točnom strujom, vidi tabelu (TAB.3).
U tablici koja se nalazi na kućištu stroja navedene su indikativne vrijednosti struje za
koristiti kod različitih debljina materijala koje se odnose na zavarivanje niskougljičnog
čelika ili nerđajućeg čelika pri jednosmjernoj struji.
Normalna isturenost elektrode iz keramičkog mlaznika je 2-3 mm a može postići i 8
mm za varenje pod kutom.
Varenje se dobiva uslijed taljenja rubova zgloba. Za tanke slojeve koji su pripremljeni
na shodan način (do 1mm otprilike) nije potreban dodatni materijal (FIG.H).
