- sākuma strāvas pārslodze (regulēšana 0-100%), ļauj optimizēt
metināšanas loka aizdedzi.
-
metināšanas pamatstrāva (izejas strāva ampēros).
-
dinamiska strāvas pārslodze (regulēšana 0 100%), ļauj optimizēt
metināšanas laidenumu un novērst elektroda pielipšanu.

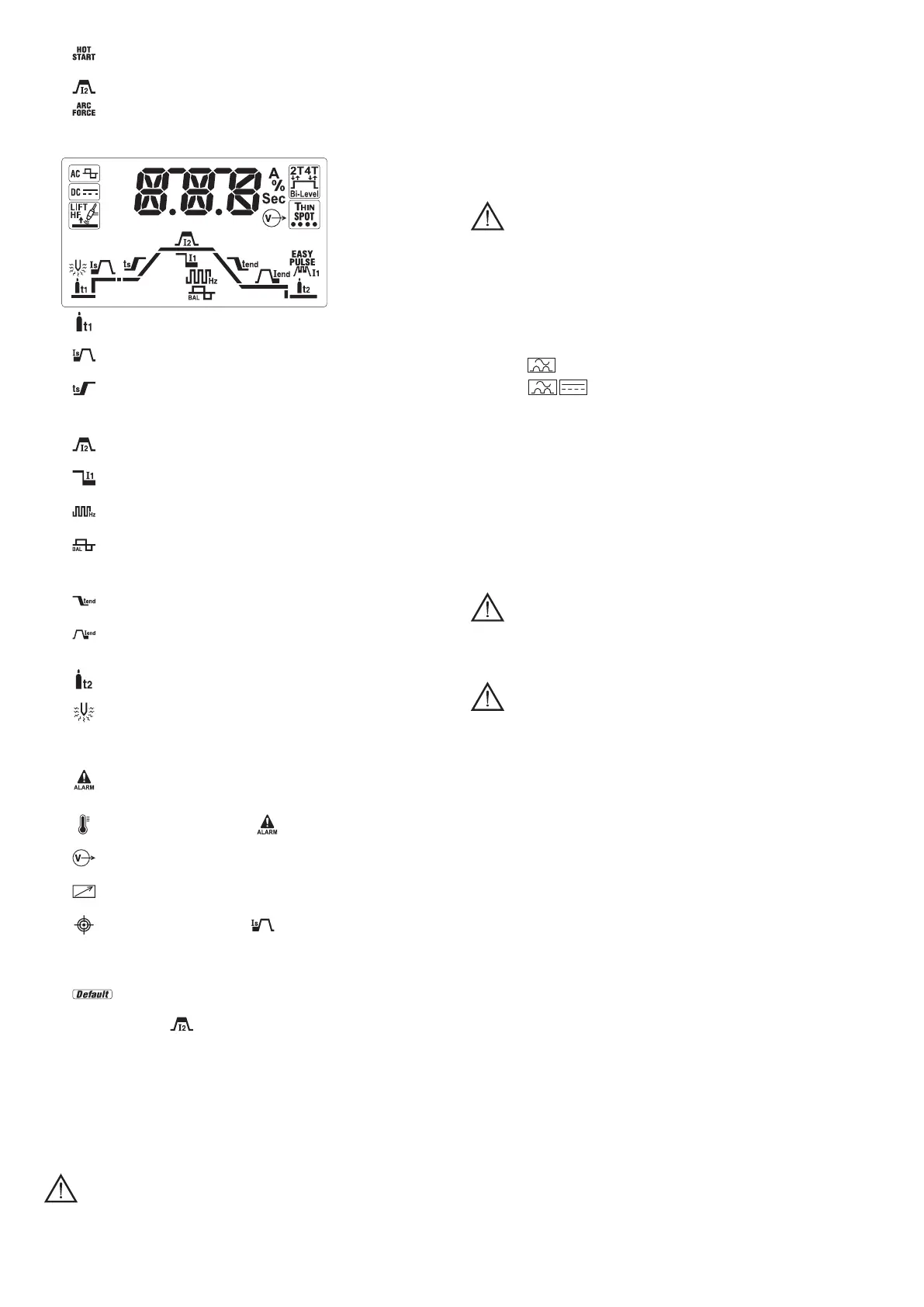

 Precīzāk,TIGrežīmāmodicējamieparametriiršādi:
- aizsarggāzes priekšpadeves (pre-gas) laiks pirms metināšanas
uzsākšanas (regulēšana 0-10 sekundes).
-
sākotnējā strāva, kas tiek uzturēta ksētu laiku 2T režīmā (50 ms) un laiku,
kas vienāds ar pogas spiešanas laiku, 4T režīmā (regulēšana 0-100%).
-
strāvas sākuma līknes laiks no vērtības I
s
līdz vērtībai I
2
(regulēšana 0,1-10
sekundes). Izslēgtajā (OFF) stāvoklī līkne netiek izmantota.
IEVĒROJIET:parametrusI
s
un T
s
varizmainītarīartālvadībaspedāli,tomēr
toregulēšanairjāveicpirmsšīskomandasizmantošanas.
-
metināšanas pamatstrāva, IMPULSU un Bi-Level režīmā tā ir visaugstākā
līmeņa strāva (izejas strāva ampēros).
-
bāzes strāva, IMPULSU un Bi-Level režīmā tā ir vērtība, kuru metināšanas
laikā var pārslēgt ar pamatstrāvas vērtību (regulēšana ampēros).
-
impulsu frekvence un AC/DC modeļiem TIG AC režīmā atbilst metināšanas
strāvas frekvencei (regulēšana hercos).
-
procentuālā līdzsvarošana, IMPULSU režīmā atbilst attiecībai starp laiku,
kuru strāva ir augstākajā līmenī un kopējo impulsa periodu, AC/DC modeļiem
TIG AC režīmā atbilst attiecībai starp pozitīvas strāvas un negatīvas strāvas
laiku.
-
strāvas beigu līknes laiks no vērtības I
2
līdz I
end
(regulēšana 0,1-10
sekundes). Izslēgtajā (OFF) stāvoklī līkne netiek izmantota.
-
beigu strāva, 2T režīmā atbilst strāvai, kas tiek uzturēta pēc beigu līknes,
ja līknes laiks ir lielāks par nulli, 4T režīmā tas atbilst strāvai, kas tiek uzturēta
pēc gala līknes visu laiku, kamēr degļa poga tiek turēta nospiestā stāvoklī.
-
aizsarggāzes papildu padeves (post-gas) laiks pēc metināšanas
pabeigšanas (regulēšana 0-10 sekundes).
-
priekšsildīšanas enerģija, ja tā ir paredzēta, tikai AC/DC modeļiem TIG AC
režīmā regulē elektroda priekšsildīšanu, lai atvieglotu uzsākšanu (regulēšana
2,6-53 A*s). Izslēgtajā (OFF) stāvoklī priekšsildīšanas netiek veikta.
 Citasinformatīvāsikonasuzdispleja:
-
brīdinājums par trauksmes signālu, parasti vienlaicīgi ar to uz displeja tiek
rādīts kods, vērš uzmanību uz iespējamu darbības traucējumu / metināšanas
aparāta automātiskās aizsardzības ieslēgšanu.
-
termiskā aizsardzība, saistīta ar un kodu, kas tiek rādīts uz displeja,
brīdina par iekšējās temperatūras maksimālās robežvērtības sasniegšanu.
-
aktīva izeja, norāda uz sprieguma esamību (ieslēgta jauda) metināšanas
aparāta izejas spailēs.
-
tālvadības pults, norāda uz tālvadības pults pieslēgšanu un tālvadības
aktīvo stāvokli.
-
pozīcijas rādītājs, 4T režīmā ar mazāku par iepriekš noteiktu vērtību
apzīmē minimālās sākotnējās strāvas iestatījumu, kas pogas nospiešanas
gadījumā nodrošina metināšanas loka redzamību. Tas ļauj precīzi izvēlēties
metināšanas sākuma punktu (ja sākotnējā strāva ir iestatīta virs noteiktas
robežvērtības, funkcija tiek automātiski atspējota).
-
rūpnīcas parametri, norāda, ka visi parametri ir iestatīti uz noklusējuma
vērtībām, kas ir piemērotas lielai daļai ekspluatācijas apstākļu. Lietotājs var brīvi
iestatīt pamatstrāvu
, nemainot citus automātiskos iestatījumus.
Šo stāvokli var jebkurā brīdī atjaunot, izslēdzot un ieslēdzot metināšanas aparātu,
nospiežot daudzfunkciju roktura pogu (att. D - 5c).
 Uzburtciparudispleja(ATT.D-5d)attēlojamietrauksmessignāluziņojumi:
- AL.1 : primārā kontūra termiskās aizsardzības ieslēgšanās (ja tas ir paredzēts).
- AL.2 : sekundārā kontūra termiskās aizsardzības ieslēgšanās.
- AL.3 : pārāk augsta barošanas līnijas sprieguma aizsargierīces nostrāde.
- AL.4 : pārāk zema barošanas līnijas sprieguma aizsargierīces nostrāde.
- AL.8 : palīgspriegums ārpus diapazona.
Darbības atjaunošana notiek automātiski, kad trauksmes signāla cēlonis pazūd.
5.UZSTĀDĪŠANA
UZMANĪBU! UZSTĀDOT METINĀŠANAS APARĀTU UN VEICOT
ELEKTRISKOSSAVIENOJUMUSMETINĀŠANASAPARĀTAMIRJĀBŪTPILNĪGI
IZSLĒGTAMUNATSLĒGTAMNOBAROŠANASTĪKLA.
ELEKTRISKOSSAVIENOJUMUSDRĪKSTIZPILDĪTTIKAIPIEREDZĒJUŠAISVAI
KVALIFICĒTSPERSONĀLS.
5.1APRĪKOJUMS(ATT.P)
Izņemiet metināšanas aparātu no iepakojuma, samontējiet iepakojumā esošās
atsevišķas daļas.
5.1.1Atpakaļgaitasvada-turētājamontāža(ATT.E)
5.1.2Metināšanasvada-elektroduturētājamontāža(ATT.F)
5.2METINĀŠANASAPARĀTANOVIETOŠANA
Izvēlieties metināšanas aparāta uzstādīšanas vietu tā, lai uz tās nebūtu šķēršļu
blakus dzesēšanas gaisa ieplūdes un izplūdes caurumam (piespiedcirkulācija tiek
nodrošināta ar ventilatora palīdzību, ja tas ir uzstādīts); turklāt, pārliecinieties, ka
netiek iesūktas elektrību vadošie putekļi, korodējoši tvaiki, mitrums utt.
Atstājiet apkārt metināšanas aparātam vismaz 250mm platu brīvu zonu.
UZMANĪBU!Novietojietmetināšanasaparātuuzplakanasvirsmas,kura
atbilstaparātasvaram,lainepieļaututāapgāšanosvaispontānukustību,kas
varbūtļotibīstami.
5.3PIESLĒGŠANAPIETĪKLA
- Pirms jebkāda elektriskā pieslēguma veikšanas pārbaudiet, vai dati uz metināšanas
aparāta plāksnītes atbilst uzstādīšanas vietā pieejamo tīklu spriegumam un
frekvencei.
- Metināšanas aparātu drīkst pieslēgt tikai pie tādas barošanas sistēmas, kurai
neitrālais vads ir iezemēts.
- Lai nodrošinātu aizsardzību pret netiešo kontaktu izmantojiet šādu tipu diferenciālos
slēdžus:
- Tips A (
) vienfāzes mašīnām;
- Tips B (
) trīsfāžu mašīnām.
- Lai apmierinātu standarta EN 61000-3-11 (Flicker) prasības, iesakām metināšanas
aparātu pieslēgt pie tādām barošanas tīkla savienošanas vietām, kuru impedance ir
mazāka par:
Zmax = 0.234 Omi (1/N/PE 230V) 200A DC
- Metināšanas aparāts neatbilst standarta IEC/EN 61000-3-12 prasībām.
Pievienojot metināšanas aparātu pie sadzīves elektrības tīkla, montētāja vai
lietotāja pienākums ir pārbaudīt, vai aparātu drīkst pie tā pievienot (nepieciešamības
gadījumā sazinieties ar sadales tīkla pārstāvi).
5.3.1Rozeteunkontaktdakša
Savienojiet barošanas kabeli ar standarta kontaktdakšu (2F + Z (1~)), (3F + Z (3~))
ar atbilstošajiem rādītājiem un sagatavojiet vienu barošanas tīklam pievienotu un
ar drošinātāju vai automātisko slēdzi aprīkotu rozeti; atbilstošajam iezemēšanas
pieslēgam jābūt pieslēgtam pie barošanas līnijas zemējuma vada (dzelteni-zaļš).
Tabulā (TAB. 1) ir norādītas palēninātas darbības drošinātāju rekomendējamas
vērtības Ampēros, kuras ir izvēlētas saskaņā ar metināšanas aparāta emitētu
maksimālo nominālo strāvu un barošanas tīkla nominālo spriegumu.
UZMANĪBU! Augstāk aprakstīto noteikumu neievērošana būtiski
samazinās ražotāja uzstādītās drošības sistēmas (klase I) efektivitāti, līdz ar
kobūtiskipieaugsriskapakāpepersonālam(piemēram,elektrošokarisks)un
mantai(piemēram,ugunsgrēkarisks).
5.4METINĀŠANASKONTŪRASAVIENOJUMI
UZMANĪBU! PIRMS SEKOJOŠO SAVIENOJUMU VEIKŠANAS
PĀRLIECINIETIES,KAMETINĀŠANASAPARĀTSIRIZSLĒGTSUNATSLĒGTS
NOBAROŠANASTĪKLA.
Tabulā (TAB. 1) ir norādītas metināšanas vadu šķērsgriezuma rekomendējamas
vērtības (mm
2
), kuras ir izvēlētas saskaņā ar metināšanas mašīnas emitētu maksimālo
strāvu.
5.4.1TIGmetināšana
Degļapieslēgšana
- Ievietot strāvu vadošo vadu atbilstošajā ātra pieslēguma spailē (-). Pievienot trīs
polu savienotājdetaļu (degļa poga) atbilstošajā ligzdā. Pieslēgt gāzes cauruli
atbilstošajai savienotājuzmavai.
Metināšanasstrāvasatgriešanasvadasavienojums
- Šis vads tiek savienots ar metināmo detaļu vai ar metāla stendu, uz kura tā ir
novietota, tik tuvu metināmajai šuvei, cik vien iespējams.
Šis vads ir jāsavieno ar spaili, kura ir apzīmēta ar simbolu (+).
Pieslēgšanagāzesbalonam(jatastiekizmantots).
- Pieskrūvējiet spiediena reduktoru pie gāzes balona vārpstas un ielieciet atbilstošu
spiediena samazinātāju, kurš tiek piegādāts kā papildus aprīkojums, ja tiek
izmantots Argons.
- Savienojiet gāzes ieplūdes cauruli ar reduktoru un nobloķējiet uz aprīkojuma esošo
spaili.
- Pirms balona vārpstas atvēršanas atskrūvējiet spiediena reduktora regulēšanas
uzgriezni.
- Atvērt balonu un noregulēt gāzes plūsmu (litri minūtē) atbilstoši aptuveniem
ekspluatācijas datiem, sk. tabulu (TAB. 4); ja nepieciešams, gāzes plūsmu var
noregulēt metināšanas laikā ar spiediena reduktora roktura palīdzību. Pārbaudiet
cauruļu un savienojumu hermētiskumu.
UZMANĪBU! Pēc darbapabeigšanas vienmēraizveriet aizsarggāzes balona
vārstu.
5.4.2MMAmetināšana
Gandrīz visi segtie elektrodi tiek pievienoti ģeneratora pozitīvajam polam (+), izņemot
elektrodus ar skābes segumu, kuri tiek pievienoti negatīvajam polam (-).
Metināšanasvada-elektroduturētājasavienojums
Uzstādiet uz pieslēga speciālu spaili, kura tiek izmantota elektroda slēptās daļas
bloķēšanai.
Šis vads ir jāsavieno ar spaili, kura ir apzīmēta ar simbolu (+).
Metināšanasstrāvasatgriešanasvadasavienojums
Šis vads tiek savienots ar apstrādājamo detaļu vai ar metāla stendu, uz kura tā ir
novietota, tik tuvu apstrādājamai vietai, cik vien iespējams.
Šis vads ir jāsavieno ar spaili, kura ir apzīmēta ar simbolu (-).
Rekomendācijas:
- Līdz galam pieskrūvējiet metināšanas vadu savienotājdetaļas ātras savienošanas
ligzdās (ja tādas ir), lai garantētu nevainojamu elektrisko kontaktu; pretējā gadījumā
šie savienojumi pārkarst, paaugstinās to nodiluma ātrums un samazinās to
efektivitāte.
- Izmantojiet pēc iespējas īsākus metināšanas vadus.
- Neizmantojiet metāla konstrukcijas, kuras nav apstrādājamās detaļas sastāvdaļa,
lai aizvietotu metināšanas strāvas atgriešanas vadu; tas var būt bīstami un tas
