Denne svejsemaskines særlige egenskaber (INVERTER), såsom den høje hastighed
og præcise regulering, giver fremragende svejseresultater.
Reguleringen med ”inverter”-system ved netforsyningens (primære) indgang medfører
desuden en kraftig forringelse af både transformeromfang og nivelleringsreaktans,
hvilket har gjort det muligt at bygge en let svejsemaskine med yderst begrænset
omfang, som er nem at håndtere og transportere.
2.2TILBEHØR,DERKANBESTILLES(hvisdeikkefølgermed)
- Argon-beholder adapter.
- Svejsestrømreturkabel forsynet med jordklemme.
- Manuel fjernstyring 1 potentiometer.
- Manuel fjernstyring 2 potentiometre.
- Fjernstyring med pedal.
- Sæt til MMA-svejsning.
- Sæt til TIG-svejsning.
- Selvformørkende maske: med fast eller regulerbart lter.
- Gasovergangsrør til tilslutning af Argon-beholder.
- Trykformindsker med manometer.
- Brænder til TIG-svejsning.
- TIG-brænder med potentiometer.
- AMERICA vogn.
3.TEKNISKEDATA
3.1SPECIFIKATIONSMÆRKAT(FIG.A)
De vigtigste data vedrørende svejsemaskinens anvendelse og præstationer er
sammenfattet på specikationsmærkatet med følgende betydning:
1- Indpakningens beskyttelsesgrad.
2- Symbol for forsyningslinien:
1~: Enfaset vekselspænding;
3~: Trefaset vekselspænding.
3- Symbol S : Angiver at der kan foretages svejseprocesser i omgivelser, hvor
der er øget risiko for elektrisk stød (f.eks. umiddelbart i nærheden af større
metalgenstande).
4- Symbol for den forventede svejsemåde.
5- Symbol for maskinens indre struktur.
6- Den EUROPÆISKE referencenorm vedrørende lysbuesvejsemaskinernes
sikkerhed og fabrikation.
7- Serienummer til identicering af maskinen (uundværlig ved henvendelse
til Kundeservice, anmodning om reservedele, bestemmelse af maskinens
oprindelse).
8- Svejsekredsløbets præstationer:
- U
0
: Spænding uden belastning.
- I
2
/U
2
 : Tilsvarende standardstrøm og -spænding, som svejsemaskinen kan
levere under svejsningen.
 - X:Intermittensforhold: Angiver det tidsrum, hvori svejsemaskinen kan levere
den tilsvarende strøm (samme spalte). Udtrykkes i %, på grundlag af en 10
minutters arbejdscyklus (f.eks. 60% = 6 minutters arbejde, 4 minutters hviletid;
og så videre).
Skulle anvendelsesparametrene (mærkedata, gældende for en omgivende
lufttemperatur på 40°C) overstiges, udløses varmeudkoblingen (svejsemaskinen
bliver på stand-by, indtil den kommer ned på den tilladte temperatur.
- A/V-A/V : Angiver svejsestrømmens reguleringsspektrum (minimum -
maksimum) ved en bestemt buspænding.
9- Netforsyningens egenskaber:
- U
1
:Svejsemaskinens vekselspænding og frekvens (tilladte grænser ±10%):
- I
1max
: Liniens maksimale strømforbrug.
- I
1eff
: Reel strømstyrke.
10-
: Værdien for sikringerne med forsinket aktivering, som skal indrettes til
beskyttelse af linien .
11- Symboler vedrørende sikkerhedsnormer, hvis betydning er fremstillet i kapitel 1
“Almen sikkerhedsnormer vedrørende lysbuesvejsning”.
Bemærk: Datamærkatet i eksemplet viser symbolernes og tallenes betydning; de helt
nøjagtige tekniske data gældende for den svejsemaskine, I har anskaffet, skal aæses
på den pågældende svejsemaskines datamærkat.
3.2ANDRETEKNISKEDATA
-SVEJSEMASKINE: setabel1(TAB.1).
-BRÆNDER: setabel2(TAB.2).
Svejsningensvægteropførtpåtabel1(TAB.1)
4.BESKRIVELSEAFSVEJSEMASKINEN
4.1BLOKDIAGRAM
Svejsemaskinen består hovedsageligt af effekt- og kontrolmoduler, der er fremstillet
på trykte kredsløb og optimeret for at sikre størst mulig pålidelighed og nedsætte
behovet for vedligeholdelse.
Denne svejsemaskine kontrolleres af en mikroprocessor, der giver mulighed for at
indstille et stort antal parametre og derved at opnå optimale svejseresultater under alle
forhold og med alle materialer. For at få fuldt udbytte af svejsemaskinens egenskaber,
er det imidlertid nødvendigt at have indsigt i dens anvendelsesmuligheder.
Beskrivelse(FIG.B)
1- Trefaset forsyningslinjeindgang, ensretterenhed og nivelleringskondensatorer.
2- Transistor omkoblingsdbro (IGBT) og drivere; omstiller den ensrettede
netspænding til højfrekvens vekselspænding og regulerer effekten på grundlag af
den påkrævede svejsestrøm/-spænding.
3- Højfrekvenstransformer; primærviklingen tilføres spænding der er omsat fra
blok 2; den anvendes til at tilpasse spændingen og strømmen på grundlag af de
værdier, der kræves til buesvejsningsproceduren og samtidigt at opnå en galvanisk
isolering af svejsekredsløbet fra forsyningslinien.
4- Sekundær ensretterbro med udjævningsinduktans; omstiller vekselspændingen/-
strømmen fra sekundærviklingen til jævnstrøm/-spænding med meget lav
svingning.
5- Transistor omkoblingsdbro (IGBT) og drivere; omstiller sekundærviklingens
udgangsstrøm fra jævnstrøm til vekselstrøm for at muliggøre TIG-
vekselstrømsvejsning (såfremt disse forendes).
6- Kontrol- og reguleringselektronik; kontrollerer straks svejsestrømmens værdi og
sammenligner den med den værdi, som operatøren har indstillet; den modulerer
IGBT-drivernes styreimpulser, som foretager reguleringen.
7- Kontrollogik for svejsemaskinens drift: indstiller svejsecyklusserne, styrer
aktuatorerne, overvåger sikkerhedssystemerne.
8- Indstllingspanel og visning af driftsparametrene og -tilstandene.
9- Generator med HF-udløsning (såfremt disse forendes).
10- Beskyttelsesgas magnetventil EV (såfremt disse forendes).
11- Ventilator til afkøling af svejsemaskinen.
12- Fjernregulering.
4.2KONTROL-,REGULERINGS-OGTILSLUTNINGSANORDNINGER
4.2.1Bagpanel(FIG.C)
1- Hovedafbryder O/OFF - I/ON.
2- Forsyningskabel (2P + E (enfaset)), (3P + E (trefaset)).
3- Overgangsstykke til tilslutning af gasrør (trykformindsker beholder - svejsemaskine)
(såfremt disse forendes).
4- Sikring (såfremt disse forendes).
5- Konnektor til vandafkølingsenheden (såfremt disse forendes).
6- Konnektor til fjernstyring:
Svejsemaskinen kan forbindes med 3 forskellige slags fjernstyringer ved hjælp af
den dertil beregnede 14-pols konnektor på bagsiden. Hver anordning genkendes
automatisk og giver mulighed for at regulere følgende parametre:
 - Fjernstyringmedetpotentiometer:
Hovedstrømmen ændres fra minimum til maksimum ved at dreje
potentiometrets drejeknap. Reguleringen af hovedstrømmen kan kun
foretages med fjernstyringen.
 - Fjernstyringmedpedal:
strømmens værdi afhænger af pedalens stilling. Ved TIG-2T-tilstanden
fungerer trykket på pedalen som ordre til start af maskinen i stedet for
trykknappen på brænderen (hvis maskinen er forsynet dermed).
 - Fjernstyringmedtopotentiometre:
Det første potentiometer regulerer hovedstrømmen. Det andet potentiometer
regulerer en anden parameter, der afhænger af, hvilken svejsetilstand er
aktiveret. Hvis man drejer dette potentiometer, vises den parameter, der
er ved at blive ændret (som ikke længere kan kontrolleres med panelets
drejeknap). Det andet potentiometers betydning er som følger: ARC FORCE
ved MMA-tilstand og SLUTRAMPE ved TIG-tilstand.
 - TIG-brændermedpotentiometer.
Foratundgåinternebrudisvejsemaskinenerbrugerenforpligtigettil
atanvendeen 5-polsbrænderadaptertil hvilken somhelst TIG-brænder med
indbyggetreguleringspotentiometer.
4.2.2ForpanelFIG.D
1- Positiv lynstikkontakt (+) til forbindelse af svejsekablet.
2- Negativ lynstikkontakt (-) til forbindelse af svejsekablet.
3- Konnektor til forbindelse af brænderknappens kabel.
4- Overgangsstykke til forbindelse af TIG-brænderens gasrør.

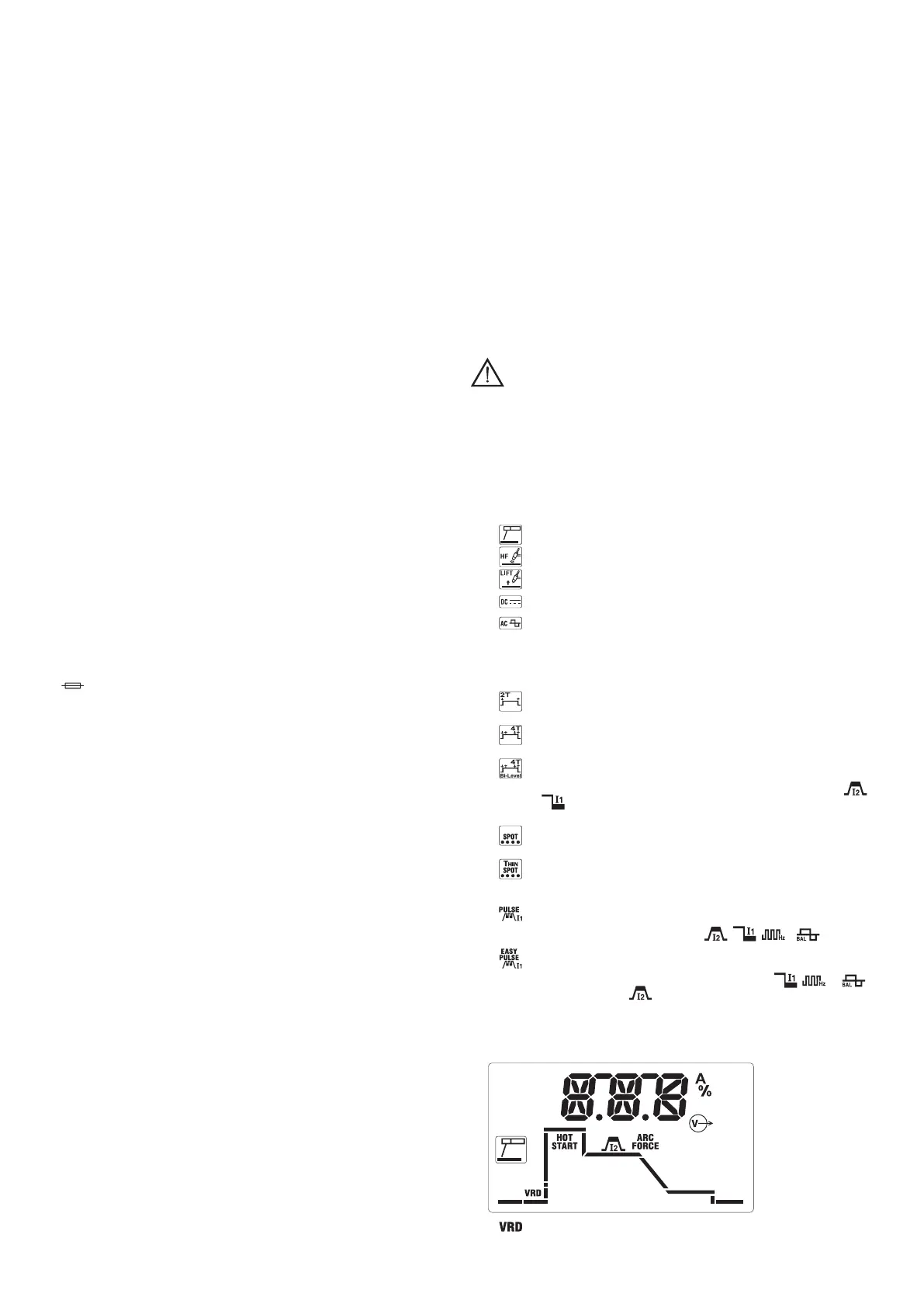

5- Styrepanel:
 5a.Trykknaptilindstillingafsvejsetype(PROCESS).
Giver mulighed for at vælge den ønskede proces:
-
svejsning med beklædt elektrode (MMA).
-
TIG-svejsning med udløsning af højfrekvens lysbue (TIG HF).
-
TIG-svejsning med udløsning af lysbue ved kontakt (TIG LIFT).
-
i TIG-tilstand angiver den jævnstrømssvejsning (DC).
-
i TIG-tilstand angiver den vekselstrømssvejsning (AC), hvis maskinen er
forsynet dermed.
 5b.TrykknaptilindstillingafTIG-svejsecyklus(MODE).
Anvendes til at vælge driftsmåden.
 Korttryk:
-
svejsningen begynder med tryk på brænderens knap og slutter, når
brænderens knap slippes.
-
svejsningen begynder, når brænderens knap trykkes ind og slippes, og den
slutter først, når brænderens knap trykkes ind og slippes en gang til.
-
svejsningen begynder, efter brænderknappen trykkes ind og slippes igen.
Ved hvert kort tryk/slip omstilles strømmen fra den indstillede værdi
til
værdien
og omvendt. Svejsningen slutter, når der trykkes på knappen i et
bestemt tidsrum, hvorefter den slippes igen.
-
anvendes til at foretage punktsvejsning med kontrol af svejsningens
varighed på displayet (blinkende ikon).
-
anvendes til at foretage kortvarig punktsvejsning (10-100 msek) med
kontrol af svejsningens varighed på displayet (blinkende ikon).
 Langvarigttryk(PULSE):
-
giver mulighed for pulsering af strømmen (ændring af niveau) med valgfri
indstilling af de kendetegnende parametre
, , e .
-
giver mulighed for pulsering af strømmen med automatisk indstilling af de
kendetegnende parametre til forhåndsdenerede værdier
, og på
grundlag af den indstillede
strøm (disse værdier kan dog ændres).
 5c.Flerfunktionsdrejeknap.
Giver mulighed for at vælge og regulere parametrene alt efter de indstillinger, der
er foretaget med trykknapperne, og den indstillede værdi vises på displayet.
 VedMMAkanfølgendeparametreændres:
- aktivering/deaktivering af anordningen “Voltage Reduction Device” til
sikker start med lavspænding.
