PMS701 HS-TR
STD version
Differenziale e sensore
Differential gear and sensor
The differential gear is installed inside the
left side flange, looking from the tractor
seat, of the electric motor and it’s lubri-
cated with the same oil of the near gearbox
(see fig 4).
The tone wheel (80 teeth) and the speed
sensor are installed inside the other side
flange of the electrical motor (see fig.5).
Il differenziale è posizionato a lato della
calotta motore (vedi fig.4) ed è lubrificato
con lo stesso olio del riduttore adiacente.
Nella calotta motore dal lato opposto al
differenziale sono installati la ruota fonica
(80 denti) ed il sensore di velocità (vedi
fig5).

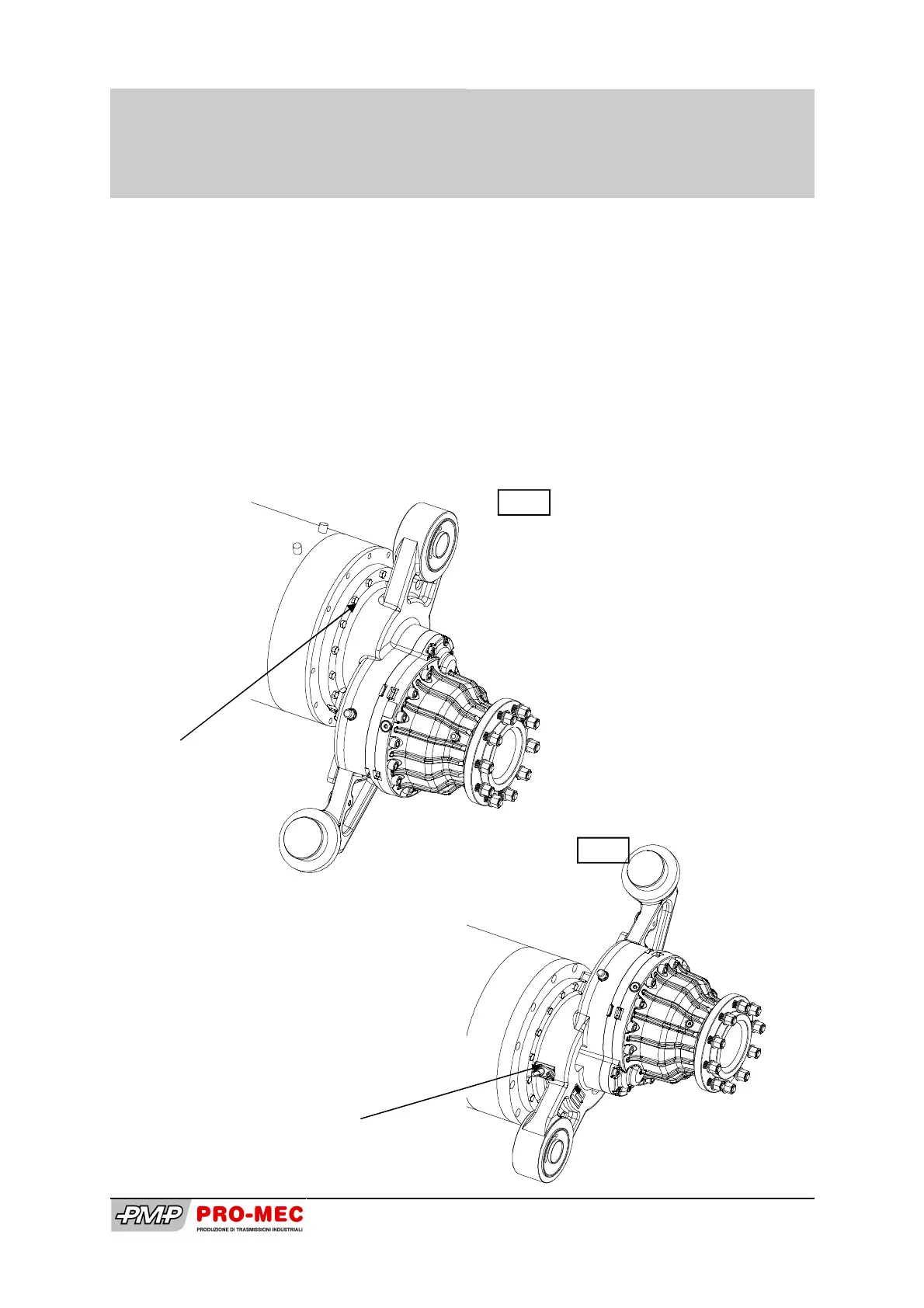

Fig 4
Fig 5
Camera
differenziale
Differential
chamber
Sensore di velocità
Speed sensor
