fr Installation
104 WILO SE 2019-07
6.5.11 Raccordement de «Extern OFF»:
Désactivation à distance
AVIS
Ne pas appliquer de tension externe!
La présence d'une tension externe détériore le composant.

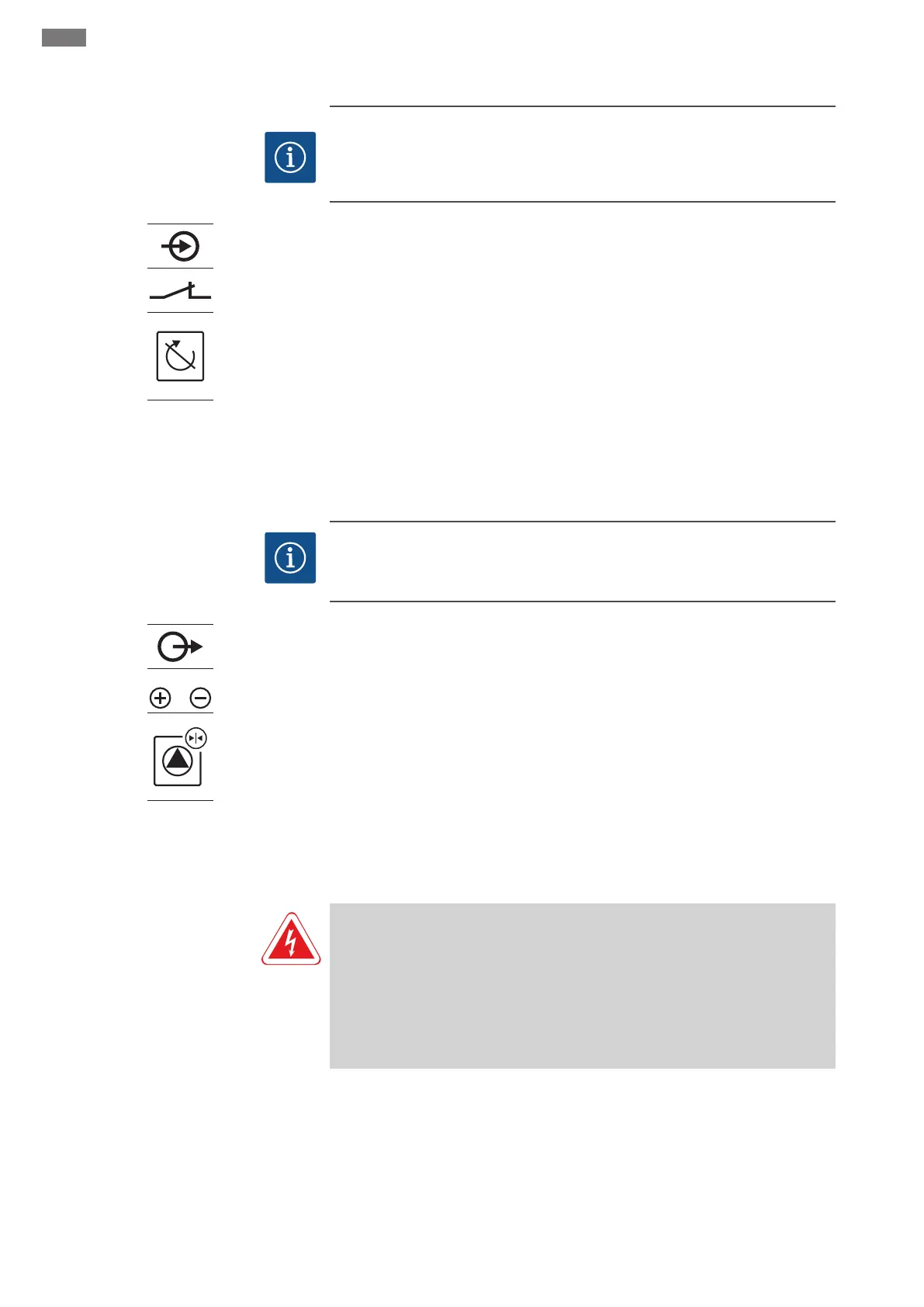

Fig.16: Symbole dans l'aperçu du raccorde-
ment
Un interrupteur séparé permet de désactiver à distance toutes les pompes:
▪Contact fermé: pompes activées
▪Contact ouvert: arrêt de toutes les pompes - l'écran affiche le symbole «Extern OFF».
Les bornes sont équipées en usine d'un pont de conversion.
AVIS!La désactivation à distance est prioritaire. Toutes les pompes sont arrêtées
sans tenir compte de la valeur réelle de la pression. Le mode manuel des pompes
n'est pas possible!
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Retirer le pont de conversion et raccorder les fils à la réglette à bornes confor-
mément au schéma de raccordement. Le numéro de borne de l'aperçu de raccorde-
ment est indiqué dans le couvercle.
6.5.12 Raccordement de la consigne de
vitesse de rotation
AVIS!Le raccordement doit s'effectuer uniquement sur le coffret de commande
Wilo-Control ECe-B!
AVIS
Ne pas appliquer de tension externe!
La présence d'une tension externe détériore le composant.
Fig.17: Symbole dans l'aperçu du raccorde-
ment
Pour chaque pompe, une sortie séparée indique la consigne de vitesse de rotation. Pour
ce faire, une tension de 0-10V est appliquée à la sortie:
Insérer les câbles de raccordement à fournir par le client dans les passe-câbles à vis et
les fixer. Raccorder les fils à la réglette à bornes conformément au schéma de raccorde-
ment. Le numéro de borne de l'aperçu de raccordement est indiqué dans le cou-
vercle. Le «x» dans le symbole indique la pompe correspondante:
▪1 = Pompe 1
▪2 = Pompe 2
▪3 = Pompe 3
AVIS!Utiliser des câbles de raccordement blindés. Poser le blindage des deux côtés.
6.5.13 Raccordement du report de
marche centralisé (SBM)
DANGER
Risque de blessures mortelles dû au courant électrique d'une source ex-
terne!
L'alimentation électrique provient d'une source externe. Cette tension demeure au
niveau des bornes lorsque le commutateur principal est éteint. Il existe un risque de
blessures mortelles! Avant toute opération, l'alimentation électrique de la source
doit être coupée! Les travaux électriques doivent être réalisés par un électricien
conformément aux directives locales.
