4 Popis výrobku
4.1 Konstrukce
1
2
3
4

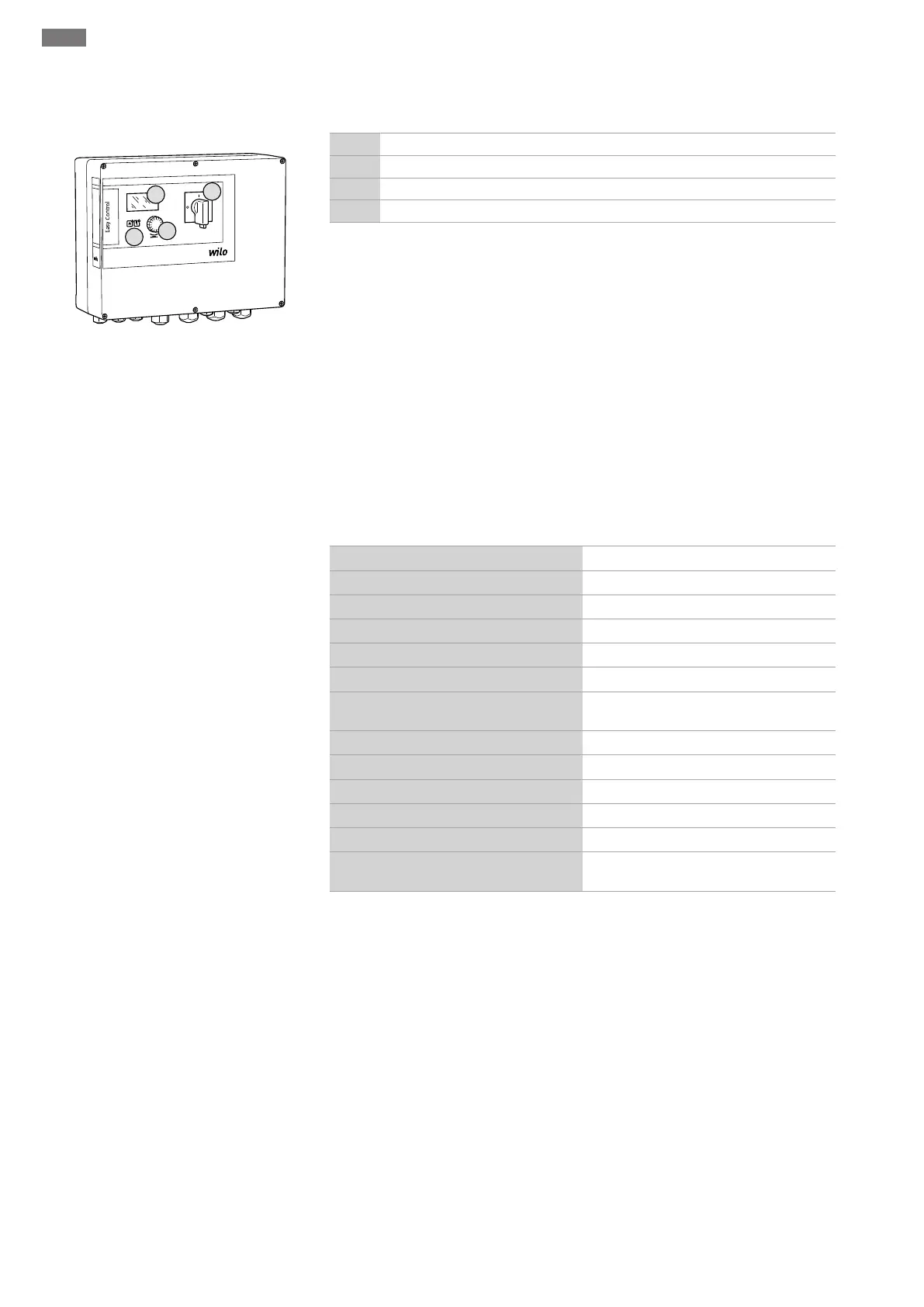

Fig.1: Přední strana spínacího přístroje
1 Hlavní vypínač
2 Ovládací tlačítko
3 Indikace LED
4 LC displej
Přední strana spínacího přístroje se skládá znásledujících hlavních součástí:
▪Hlavní vypínač pro zapínání/vypínání spínacího přístroje
▪Ovládací tlačítko pro výběr menu azadávání parametrů
▪LED kontrolky pro indikaci aktuálního provozního stavu
▪LC displej pro indikaci aktuálních provozních dat ajednotlivých položek menu
4.2 Princip funkce
V závislosti na aktuálním tlaku jsou čerpadla automaticky jednotlivě připojována nebo
odpojována. Regulace tlaku se provádí u Control EC-Booster pomocí dvoubodového
regulátoru, u Control ECe-Booster pomocí regulátoru PID. Při dosažení hladiny chodu na
sucho následuje optický signál a vynucené vypnutí všech čerpadel. Poruchy jsou
ukládány vpaměti závad.
Aktuální provozní údaje a stavy se zobrazují na LC displeji apomocí LED. Ovládání a
zadávání provozních parametrů se provádí otočným knoflíkem.
4.3 Technické údaje
Datum výroby*
viz typový štítek
Síťová přípojka
viz typový štítek
Síťová frekvence
50/60 Hz
Max. příkon na jedno čerpadlo
viz typové označení
Max. jmenovitý výkon na jedno čerpadlo
viz typový štítek
Způsob spouštění čerpadla
viz typové označení
Teplota okolního prostředí/provozní
teplota
0 ... 40°C
Skladovací teplota
-30 ... +60 °C
Max. relativní vlhkost vzduchu
90 %, nekondenzující
Třída krytí
IP54
Elektrická bezpečnost
Stupeň znečištěníII
Řídicí napětí
viz typový štítek
Materiál skříně
Polykarbonát, odolný proti UV záření nebo
ocelový plech, práškově lakovaný
*Datum výroby se uvádí podle ISO 8601: JJJJWww
▪JJJJ = rok
▪W = zkratka pro týden
▪ww = údaj týkající se kalendářního týdne
4.4 Vstupy a výstupy
Vstupy
▪Analogový vstup:
– 1x pasivní snímač tlaku 4–20mA
▪Digitální vstupy:
– 1x plovákový spínač/tlakový spínač pro zjišťování hladiny chodu na sucho /
nedostatečné hladiny vody
– 1x Extern OFF: pro dálkové vypínání všech čerpadel
▪Kontrola čerpadla:
– Control EC-Booster: 1x vstup/čerpadlo pro tepelnou kontrolu vinutí bimetalovým
teplotním čidlem
OZNÁMENÍ!Senzory PTC a PT100 nelze připojit!
– Control ECe-Booster: 1x vstup/čerpadlo pro poruchové hlášení frekvenčního měniče
