6.5.6 Elektrik şebekesi bağlantısı:
Değişken devir sayılı pompa
(Elektronik ayarlı pompalar)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC

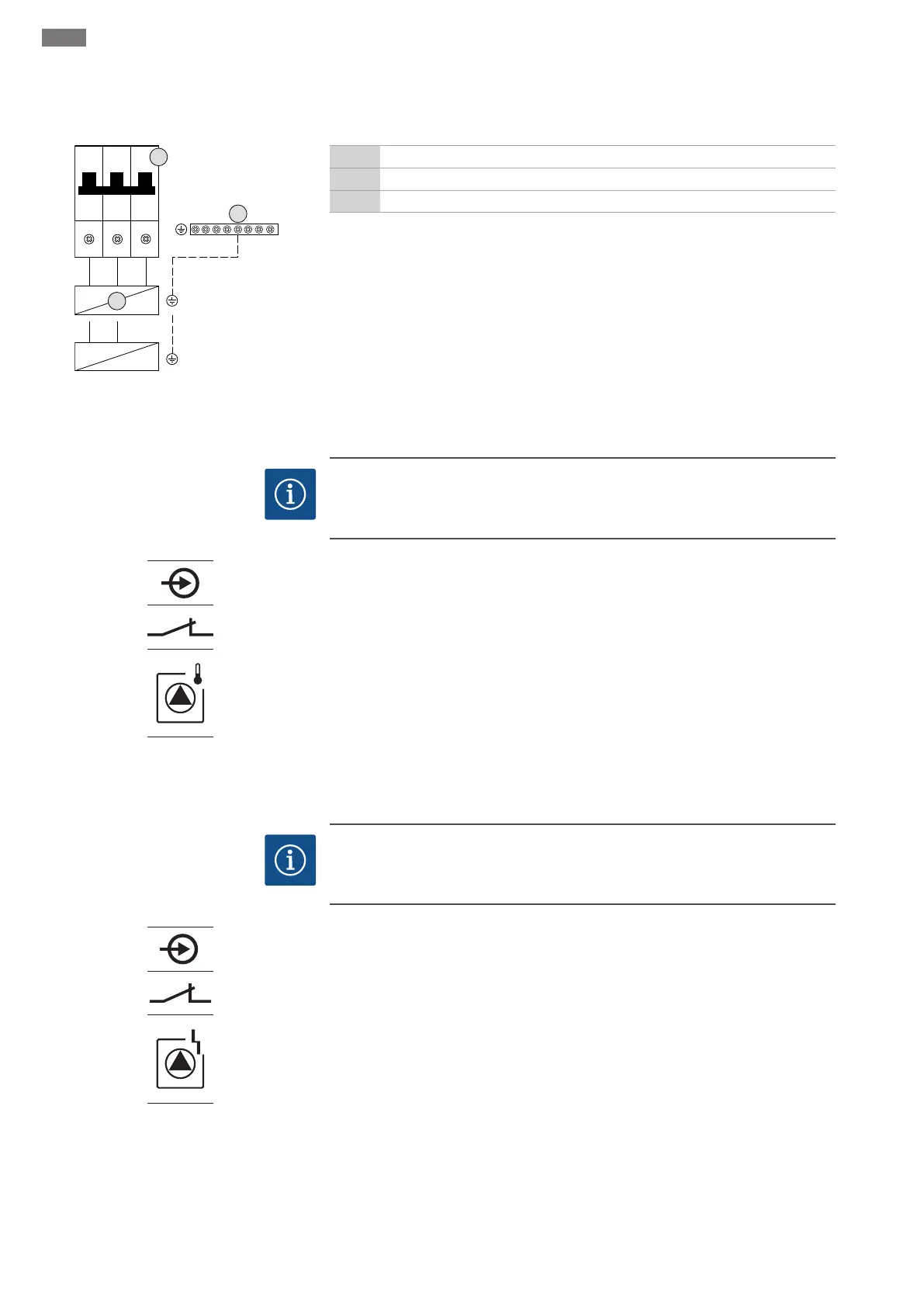

Fig.11: Pompa bağlantısı
3 Klemens bloğu: Toprak (PE)
5 Hat koruma şalteri
FC Frekans konvertörü
Müşteri tarafından döşenmiş bağlantı kabloları, kablo bağlantılarından geçirin ve
sabitleyin. Damarları bağlantı şeması uyarınca hat koruma şalterine bağlayın.
6.5.7 Termik motor denetimi bağlantısı
DUYURU!Bağlantı sadece Wilo-Control EC-B kumanda cihazında mümkündür!
DUYURU
Yabancı gerilim oluşturmayın!
Oluşturulmuş yabancı gerilim, komponenti bozar.
x
Fig.12: Bağlantı genel bakışı sembolü
Pompa başına, bimetal sensörlere sahip bir termik motor denetimi bağlanabilir. PTC ve
Pt100 sensörü bağlamayın!
Müşteri tarafından döşenmiş bağlantı kabloları, kablo bağlantılarından geçirin ve
sabitleyin. Damarları bağlantı şeması uyarınca klemens bloğuna bağlayın. Klemens
numarasını, kapaktaki bağlantı genel bakışından öğrenin. "x" sembolü ilgili pompayı
belirtir:
▪1 = pompa 1
▪2 = pompa 2
▪3 = pompa 3
6.5.8 Frekans konvertörünün arıza
sinyali bağlantısı
DUYURU!Bağlantı sadece Wilo-Control ECe-B kumanda cihazında mümkündür!
DUYURU
Yabancı gerilim oluşturmayın!
Oluşturulmuş yabancı gerilim, komponenti bozar.
x
Fig.13: Bağlantı genel bakışı sembolü
Pompa başına, frekans konvertörünün bir harici arıza sinyali bağlanabilir. Frekans
konvertörünün çıkışı, normalde kapalı kontak olarak çalışmalıdır!
Müşteri tarafından döşenmiş bağlantı kabloları, kablo bağlantılarından geçirin ve
sabitleyin. Damarları bağlantı şeması uyarınca klemens bloğuna bağlayın. Klemens
numarasını, kapaktaki bağlantı genel bakışından öğrenin. "x" sembolü ilgili pompayı
belirtir:
▪1 = pompa 1
▪2 = pompa 2
▪3 = pompa 3
