uk Опис виробу
1126 WILO SE 2019-07
4 Опис виробу
4.1 Конструкція
1
2
3
4

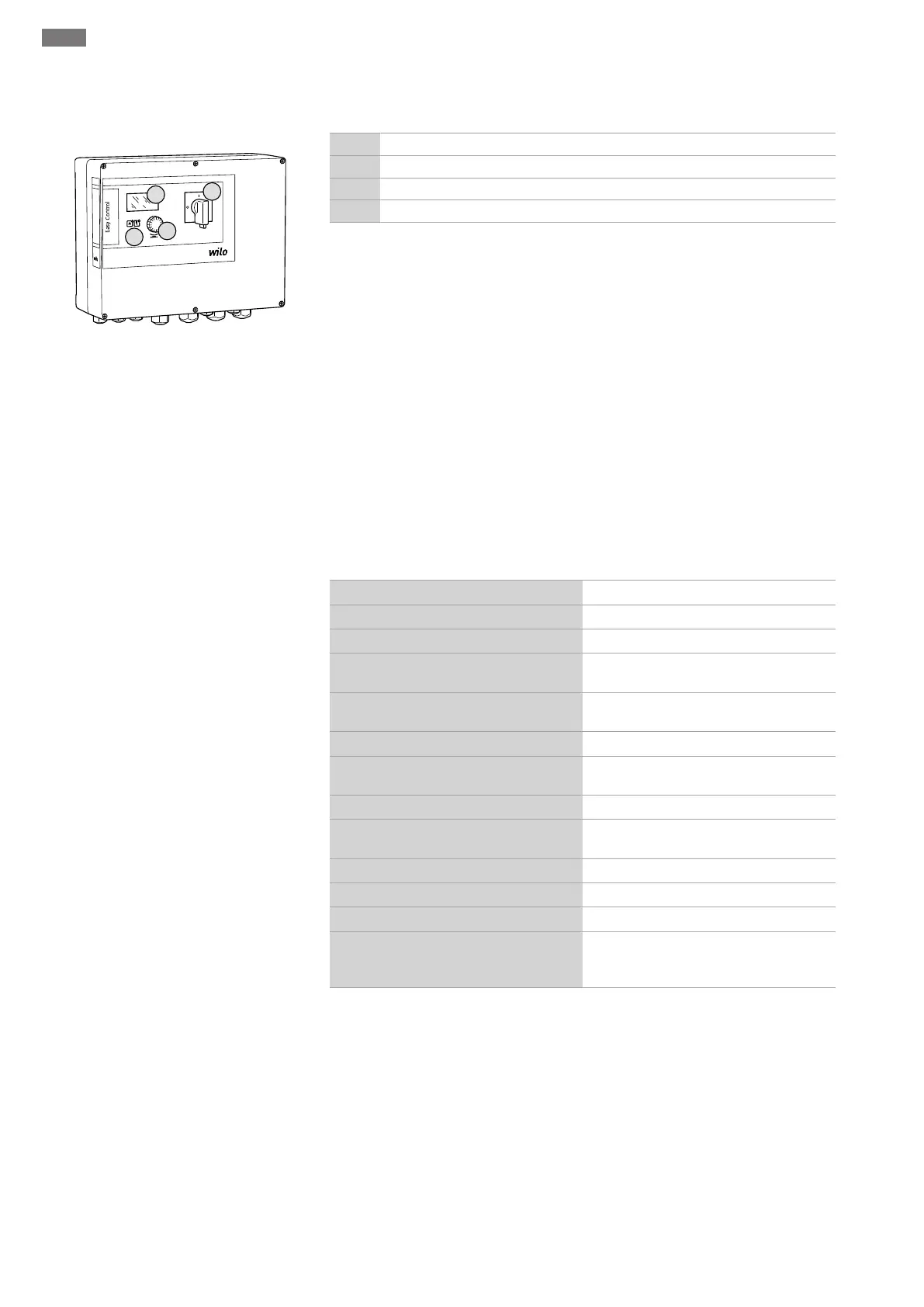

Fig.1: Передня частина приладу керування
1 Головний вимикач
2 Кнопка керування
3 Світлодіодні індикатори
4 РК-дисплей
На передній частині приладу керування розташовані такі основні компоненти:
▪головний вимикач для вмикання/вимкнення приладу керування;
▪кнопка керування для вибору пунктів меню та введення параметрів;
▪світлодіоди для індикації фактичного робочого стану;
▪РК-дисплей для індикації фактичних експлуатаційних даних, а також для
відображення окремих пунктів меню.
4.2 Принцип роботи
Залежно від фактичного тиску в установці насоси окремо автоматично
вмикаються та вимикаються. Регулювання тиску здійснюється для Control EC-
Booster за допомогою двопозиційного регулятора, для Control ECe-Booster— за
допомогою PID-регулятора. У разі досягненні рівня сухого ходу спрацьовує
світлова сигналізація й відбувається примусове вимкнення всіх насосів.
Несправності реєструються та зберігаються в накопичувачі помилок.
Індикація фактичних експлуатаційних даних і станів відображується на РК-
дисплеї та за допомогою світлодіодів. Обслуговування та введення робочих
параметрів здійснюються за допомогою поворотної ручки.
4.3 Технічні характеристики
Дата виготовлення*
Див. заводську табличку
Під’єднання до мережі
Див. заводську табличку
Частота мережі
50/60Гц
Макс. споживання енергії на кожний
насос
Див. позначення типу
Макс. номінальна потужність на
кожний насос
Див. заводську табличку
Тип увімкнення насоса
Див. позначення типу
Температура навколишнього
середовища/робоча температура
0 … 40°C
Температура зберігання
–30°C … +60°C
Максимальна відносна вологість
повітря
90%, без конденсації
Клас захисту
IP54
Електрична безпека
Ступінь забрудненняII
Напруга керування
Див. заводську табличку
Матеріал корпусу
Полікарбонат, стійкий до УФ-
випромінювання, або сталь, з
порошковим покриттям
*Дата виготовлення вказується відповідно до ISO 8601: JJJJWww
▪JJJJ — рік.
▪W — скорочення для тижня.
▪ww — календарний тиждень.
4.4 Входи та виходи
Входи
▪Аналоговий вхід:
– 1пасивний датчик тиску 4–20мА.
▪Цифрові входи:
– 1поплавковий вимикач/манометричний вимикач для реєстрації рівня сухого
ходу/рівня нестачі води;
– 1Extern OFF для дистанційного вимкнення всіх насосів.
▪Контроль насоса
