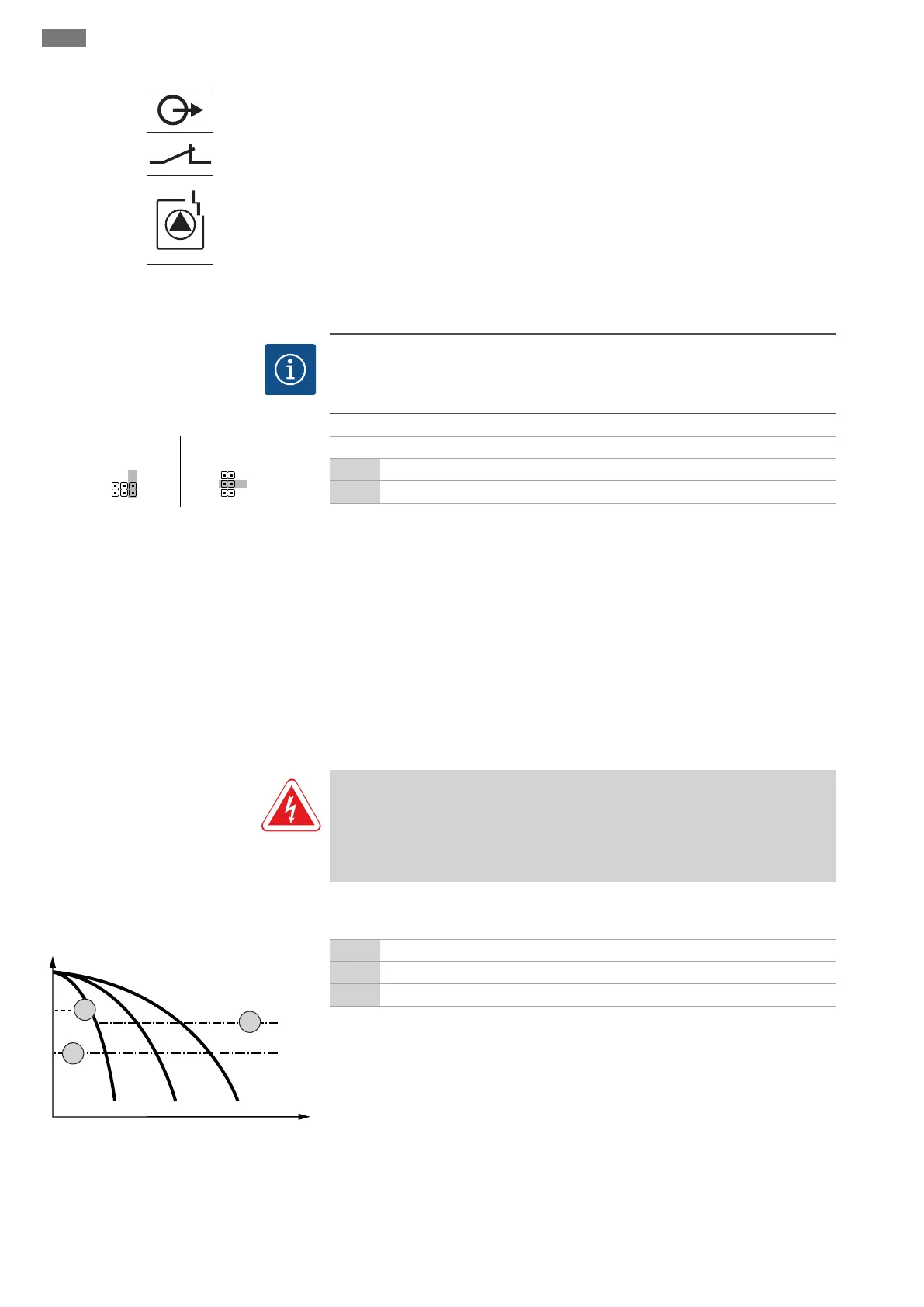

uk Обслуговування
1138 WILO SE 2019-07
x
Fig.21: Символ огляду під’єднання
Сигнал про несправність кожного насоса (ESM) виводиться через окремий вихід:
▪Тип контакту: безпотенційний нормальнозамкнутий контакт.
▪Навантаження на контакт:
– мінімальне: 12В, 10мА;
– максимальне: 250В, 1A.
Прокладений на місці встановлення під’єднувальний кабель провести через
кабельні вводи та закріпити. Під’єднати жили до клемної панелі відповідно до
схеми під’єднань. Номер клеми видно в огляді під’єднань на кришці. «х» у
символі вказує на відповідний насос:
▪1 = насос1;
▪2 = насос2;
▪3 = насос3.
6.5.17 Під’єднання ModBus RTU
ВКАЗІВКА
Не подавайте сторонню напругу!
Подана стороння напруга руйнує компонент.
J4 J3 J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3
Fig.22: Позиція перемички
Див. номери позицій Огляд компонентів: Wilo-Control EC-Booster [}1130]
9 ModBus: інтерфейс RS485
10 ModBus: перемичка для концевого навантаження/поляризації
Для під’єднання до системи керування будівлею використовується протокол
ModBus. Прокладений на місці встановлення під’єднувальний кабель провести
через кабельні вводи та закріпити. Під’єднайте жили до клемної панелі
відповідно до схеми розташування контактів.
Враховуйте наведені нижче вказівки.
▪Інтерфейс: RS485.
▪Налаштування протоколу польової шини: меню2.01–2.05.
▪У заводському налаштуванні для приладу керування встановлене кінцеве
навантаження. Скасування встановлення кінцевого навантаження: видалити
перемичку J2.
▪Якщо ModBus потребує поляризації, установіть перемички J3 і J4.
7 Обслуговування
НЕБЕЗПЕКА
Ризик смертельного травмування через електричний струм!
Прилад керування обслуговується тільки закритим. При відкритому приладі
керування існує ризик смертельного травмування! Проведення робіт з
внутрішніми компонентами доручайте тільки електрику.
7.1 Принцип роботи
Wilo-Control EC-Booster
p
Q
2
3
4
Fig.23: Функціональна діаграма Control EC-
Booster
2 Поріг увімкнення
3 Поріг вимкнення насоса основного навантаження
4 Поріг вимкнення насосів пікового навантаження
У нормальному режимі установка підтримує тиск у діапазоні між порогами
ввімкнення та вимкнення. При цьому регулювання здійснюється як двопозиційне
регулювання, датчик тиску реєструє фактичне значення тиску. Якщо значення
нижче порога увімкнення, вмикається насос основного навантаження. Залежно від
поточної потреби в потужності послідовно вмикаються насоси пікового
навантаження. У разі перевищення порога вимкнення для насосів пікового
навантаження установка послідовно вимикає насоси пікового навантаження. У
разі перевищення порога вимкнення для насоса основного навантаження
установка вимикає насос основного навантаження. Під час роботи на РК-дисплеї
з’являється індикація, і загоряється зелений світлодіод. Для оптимізації часу
напрацювання насосів регулярно виконується зміна насосів.
