Введення в експлуатацію uk
Iнструкція з монтажу та експлуатації Wilo-Control EC/ECe-Booster 1143
1
2
3
4
5

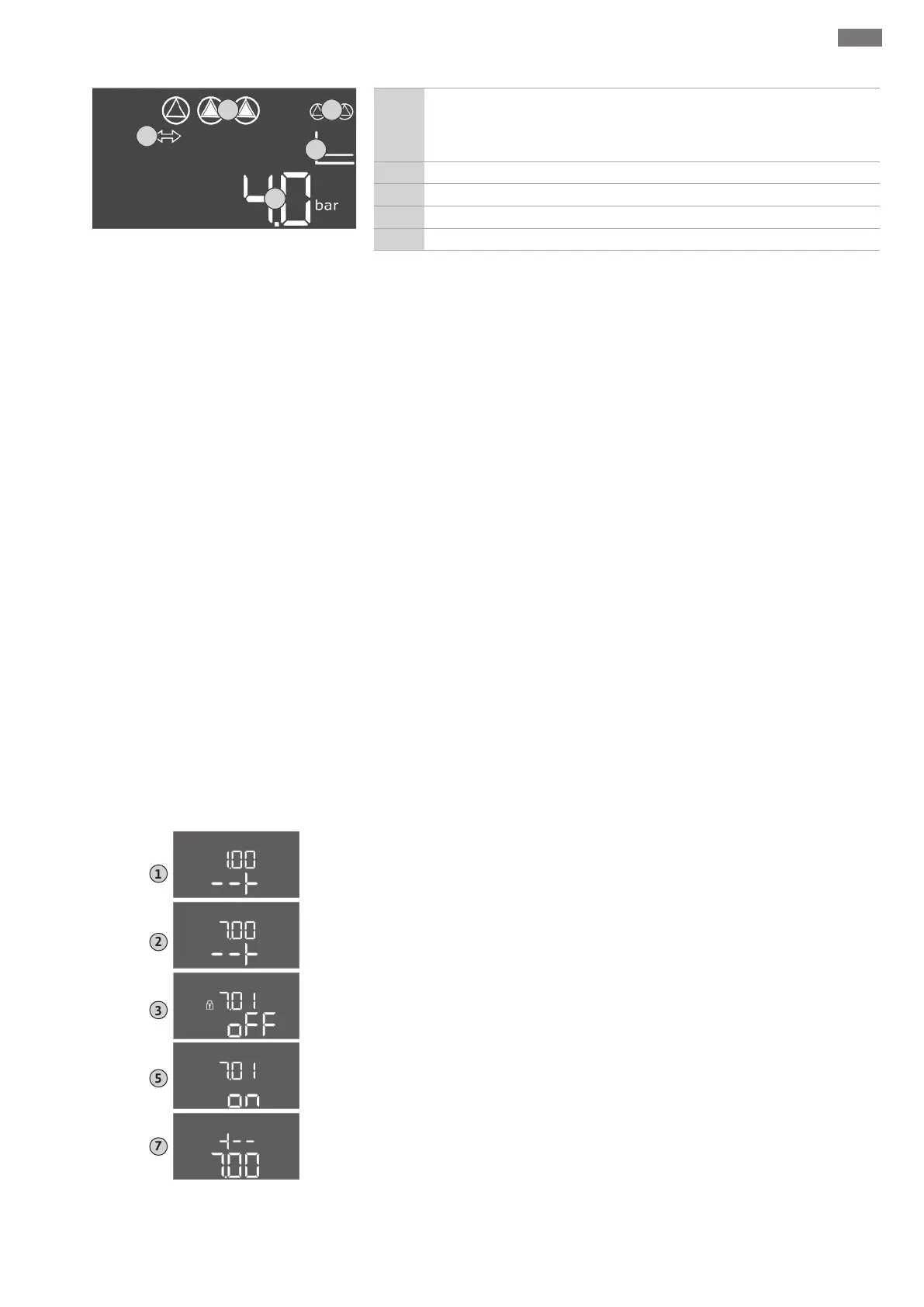

Fig.26: Головний екран
1
Фактичний стан насоса:
–кількість зареєстрованих насосів;
–насос активований/деактивований;
–насоси Увімк./Вимк.
2 Магістральна шина активна
3 Фактичне значення тиску
4 Спосіб керування (наприклад, p-c)
5 Функціонування резервного насоса активовано
‡ Прилад керування закритий.
‡ Монтаж виконаний правильно.
‡ Усі сигнальні датчики й споживачі під’єднані та вбудовані в робочій зоні.
‡ За наявності захисту від нестачі води (захисту від сухого ходу) точку
перемикання налаштовано правильно.
‡ Захист двигуна попередньо налаштований відповідно до технічних
характеристик насоса (лише Control EC-Booster).
1. Поверніть головний вимикач у позицію ON.
2. Прилад керування запускається.
–Усі світлодіоди горять протягом 2с.
–Дисплей засвічується та з’являється головний екран.
–На дисплеї з’являється символ режиму очікування.
▶ Прилад керування готовий до роботи, запустіть початкову конфігурацію або
автоматичний режим.
8.3 Запустити початкову
конфігурацію
Під час налаштування зверніть увагу на наведені нижче пункти.
▪Якщо протягом 6хвилин не виконується ні введення, ні обслуговування:
– підсвічування дисплея вимикається;
– на дисплеї знову відобразиться головний екран;
– введення параметрів блокується.
▪Деякі налаштування можна змінювати, лише коли не експлуатується жодний
насос.
▪Меню підлаштовується автоматично відповідно до налаштувань. Приклад:
меню5.41… 5.43 можна тільки бачити, якщо активована функція «Пробний
пуск» (меню5.40).
▪Структура меню дійсна для всіх приладів керуванняEC (наприклад, HVAC, Booster,
Lift, Fire тощо). Отже, у структурі меню можуть бути прогалини.
За замовчуванням значення тільки відображаються. Щоб змінити значення,
розблокуйте введення параметрів у меню7.01.
7
1
5
3
2
Fig.27: Деблокування введення параметрів
1. Натиснути й утримувати кнопку керування протягом 3с.
⇒ З’явиться меню1.00.
2. Повертайте кнопку керування, доки не з’явиться меню7.
3. Натиснути кнопку керування.
⇒ З’явиться меню7.01.
4. Натиснути кнопку керування.
5. Змініть значення на on: поверніть кнопку керування.
6. Зберегти значення: натиснути кнопку керування.
⇒ Меню розблоковано для зміни.
7. Повертайте кнопку керування, доки не з’явиться кінець меню7.
8. Натиснути кнопку керування.
⇒ Поверніться на рівень головного меню.
▶ Запуск першої конфігурації
–Меню5: основні налаштування
— Меню1: значення УВІМК./ВИМК.
— Меню2: з’єднання магістральної шини (якщо є)
— Меню3: деблокування насосів
