Mise en service fr
Notice de montage et de mise en service Wilo-Control EC/ECe-Booster 117

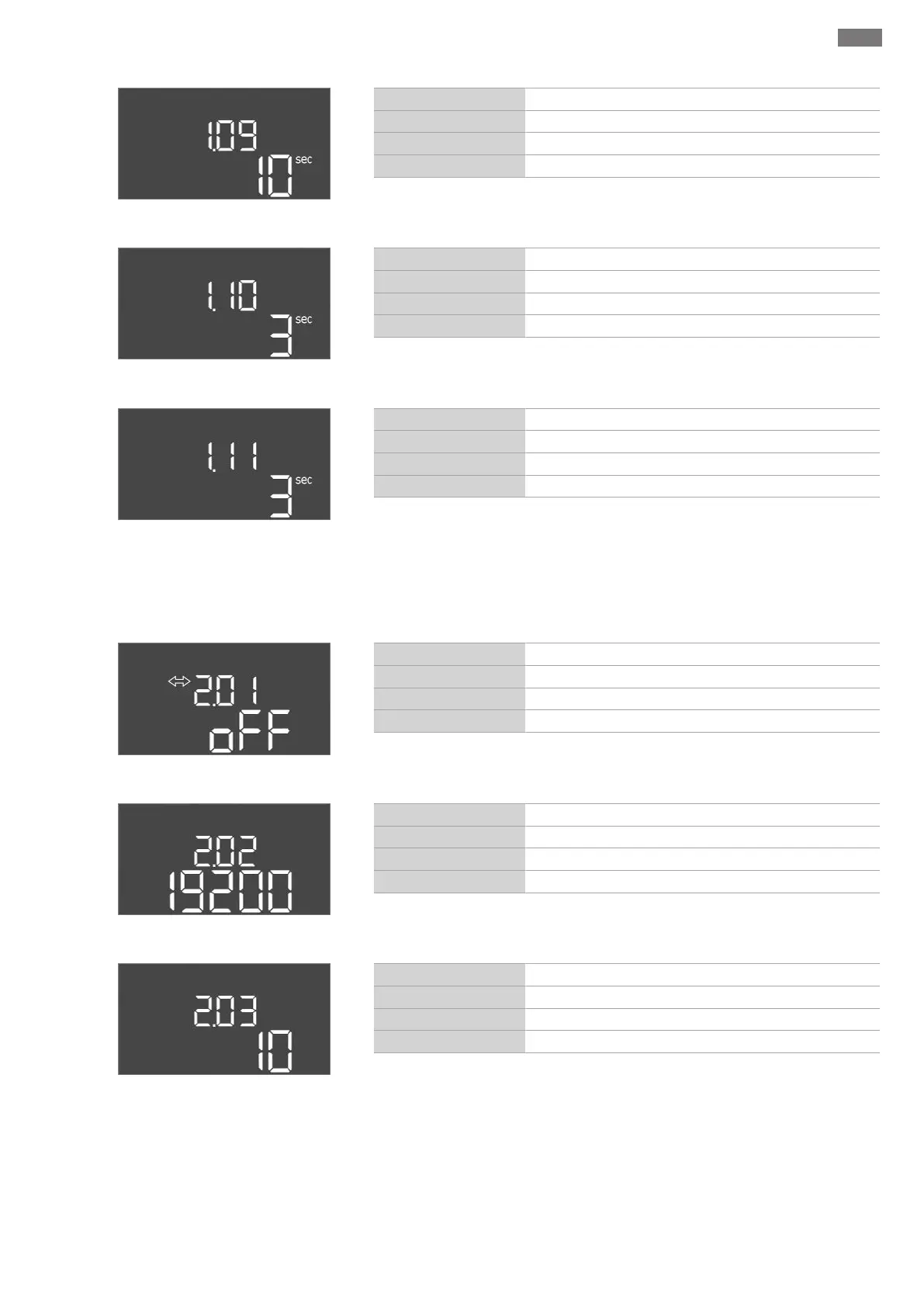

Fig.56: Menu 1.09
N° de menu 1.09
Description Temporisation de désactivation de la pompe principale
Plage de valeurs 0 … 180s
Réglage d'usine 10s
Fig.57: Menu 1.10
N° de menu 1.10
Description Temporisation d'activation de la pompe d'appoint
Plage de valeurs 0 … 30s
Réglage d'usine 3s
Fig.58: Menu 1.11
N° de menu 1.11
Description Temporisation de désactivation de la pompe d'appoint
Plage de valeurs 0 … 30s
Réglage d'usine 3s
Menu 2: Liaison du bus de terrain ModBus
Pour permettre une liaison par ModBus RTU, le coffret de commande est équipé d'une
interface RS485. L'interface permet de lire différents paramètres et également de les
modifier en partie. Dans ce cas, le coffret de commande fonctionne en tant qu'esclave
Modbus. Un aperçu des différents paramètres ainsi qu'une description des types de
données utilisés sont disponibles en annexe. Pour utiliser l'interface ModBus, appliquer
les réglages dans les menus indiqués ci-dessous:
Fig.59: Menu 2.01
N° de menu 2.01
Description Interface ModBus RTU marche/arrêt
Plage de valeurs on, off
Réglage d'usine off
Fig.60: Menu 2.02
N° de menu 2.02
Description Rapport Baud
Plage de valeurs 9600; 19200; 38400; 76800
Réglage d'usine 19200
Fig.61: Menu 2.03
N° de menu 2.03
Description Adresse de l'esclave
Plage de valeurs 1... 254
Réglage d'usine 10
