hu Telepítés
1180 WILO SE 2019-07

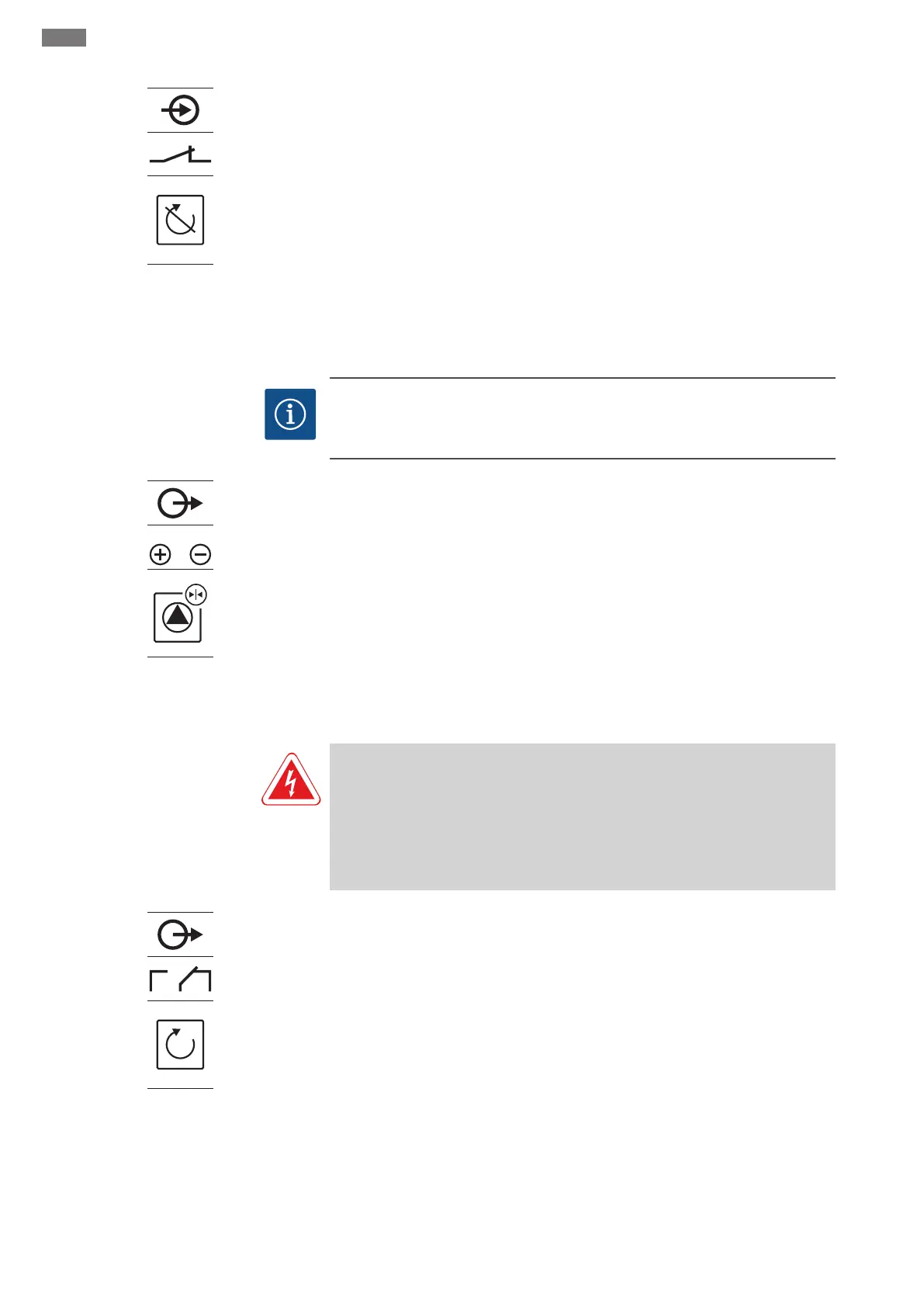

Fig.16: Szimbólumok a csatlakozási rajzon
Egy külön kapcsoló lehetővé teszi az összes szivattyú távoli kikapcsolását:
▪Érintkező zárva: szivattyúk engedélyezve
▪Érintkező nyitva: minden szivattyú kikapcsolva – a kijelzőn megjelenik az „Extern OFF”
szimbólum.
A kapcsok gyárilag át vannak hidalva.
ÉRTESÍTÉS!A távoli leállítás elsőbbséget élvez. A nyomás tényleges értékétől füg-
getlenül, minden szivattyú kikapcsol. A szivattyúk kézi üzeme nem lehetséges!
Vezesse át az építtető által elhelyezett csatlakozókábeleket a kábelcsavarzatokon, és
rögzítse azokat. Távolítsa el a hidat, és az ereket a kapcsolási rajznak megfelelően rög-
zítse a kapocslécre. A csatlakoztatási számok a burkolat csatlakozási rajzán találha-
tók.
6.5.12 A fordulatszám előírt értékének
csatlakoztatása
ÉRTESÍTÉS!A csatlakoztatás csak a Wilo-Control ECe-B kapcsolókészüléken lehet-
séges!
ÉRTESÍTÉS
Ne használjon külső feszültséget!
A külső feszültség károsítja az alkatrészeket.
0-10 V
x
Fig.17: Szimbólumok a csatlakozási rajzon
Minden szivattyú esetében külön kimeneten történik a fordulatszám előírt értékének
kiadása. Ekkor a kimeneten 0–10V közötti feszültség keletkezik.
Vezesse át az építtető által elhelyezett csatlakozókábeleket a kábelcsavarzatokon, és
rögzítse azokat. Az ereket a kapcsolási rajznak megfelelően rögzítse a kapocslécre. A
csatlakoztatási számok a burkolat csatlakozási rajzán találhatók. Az „x” szimbólum a
megfelelő szivattyút jelzi:
▪1 = 1. szivattyú
▪2 = 2. szivattyú
▪3 = 3. szivattyú
ÉRTESÍTÉS!Használjon árnyékolt csatlakozókábelt! Mindkét oldalra helyezze fel az
árnyékolást!
6.5.13 Gyűjtő üzemjelzés csatlakoztatása
(SBM)
VESZÉLY
Külső forrású elektromos áram okozta életveszély!
A tápfeszültségről egy külső forrás gondoskodik. Ez a feszültség kikapcsolt főkap-
csoló esetén is fennáll a kapcsokon! Halálos sérülés veszélye áll fenn! Minden munka
megkezdése előtt le kell választani a tápfeszültség forrását! Az elektromos részegy-
ségeken történő munkákat elektromos szakembernek kell végeznie a helyi előírások
szerint.
Fig.18: Szimbólumok a csatlakozási rajzon
Minden szivattyú üzemjelzése (SBM) külön kimeneten keresztül történik:
▪Érintkezési mód: potenciálmentes váltó érintkező
▪Érintkezőterhelés:
– minimális: 12V, 10mA
– maximális: 250V, 1A
Vezesse át az építtető által elhelyezett csatlakozókábeleket a kábelcsavarzatokon, és
rögzítse azokat. Az ereket a kapcsolási rajznak megfelelően rögzítse a kapocslécre. A
csatlakoztatási számok a burkolat csatlakozási rajzán találhatók.
