hu Függelék
1202 WILO SE 2019-07
Szim-
bólum
Megnevezés
A szivattyúk üzemkészek:
A szimbólum világít: A szivattyú elérhető és üzemkész.
A szimbólum villog: A szivattyú deaktiválva.
A szivattyúk dolgoznak/üzemzavar:
A szimbólum világít: A szivattyú üzemel.
A szimbólum villog: A szivattyú üzemzavara
Valamelyik szivattyú tartalékszivattyúként lett meghatározva.
Szabályzási mód: Állandó nyomásra szabályozás (p-c)
Vízhiány-felügyelet/szárazon futás elleni védelem aktív
„Extern OFF” bemenet aktív: Minden szivattyú kikapcsolva
Legalább egy aktuális (nem nyugtázott) hibaüzenet van.
A készülék terepibusz-rendszerrel kommunikál.

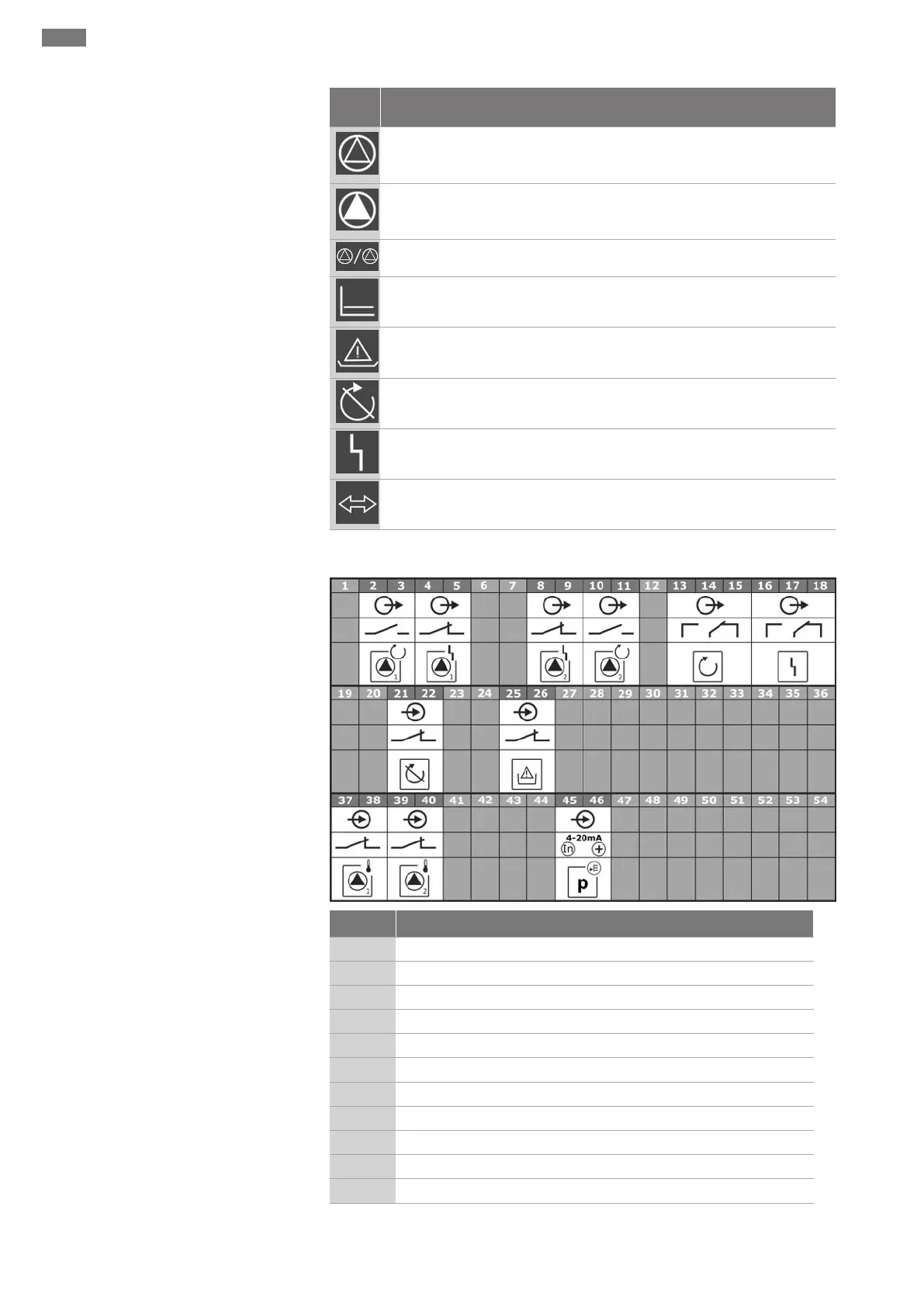

13.3 Kapocskiosztások áttekintése
A Wilo-Control EC-B2... kapocskiosztásai
Kapocs Funkció
2/3
Kimenet: 1. szivattyú egyedi üzemjelzése
4/5
Kimenet: 1. szivattyú egyedi zavarjelzése
8/9
Kimenet: 2. szivattyú egyedi zavarjelzése
10/11
Kimenet: 2. szivattyú egyedi üzemjelzése
13/14/15
Kimenet: gyűjtő üzemjelzés
16/17/18
Kimenet: gyűjtő zavarjelzés
21/22
Bemenet:Extern OFF
25/26
Bemenet: Vízhiány/szárazon futás elleni védelem
37/38
Bemenet: 1. szivattyú termikus tekercsfelügyelete
39/40
Bemenet: 2. szivattyú termikus tekercsfelügyelete
45/46
Bemenet: passzív nyomásérzékelő (4–20mA)
