Wilo Control EC-Booster - Page 1204

hu Függelék
1204 WILO SE 2019-07
Kapocs Funkció
4/5
Kimenet: 1. szivattyú egyedi zavarjelzése
8/9
Kimenet: 2. szivattyú egyedi zavarjelzése
10/11
Kimenet: 2. szivattyú egyedi üzemjelzése
13/14/15
Kimenet: gyűjtő üzemjelzés
16/17/18
Kimenet: gyűjtő zavarjelzés
21/22
Bemenet:Extern OFF
25/26
Bemenet: Vízhiány/szárazon futás elleni védelem
37/38
Bemenet: 1. szivattyú frekvenciaváltójának hibaüzenete
39/40
Bemenet: 2. szivattyú frekvenciaváltójának hibaüzenete
41/42
Kimenet: Nyomás előírt értéke, 1. szivattyú
43/44
Kimenet: Nyomás előírt értéke, 2. szivattyú
45/46
Bemenet: passzív nyomásérzékelő (4–20mA)

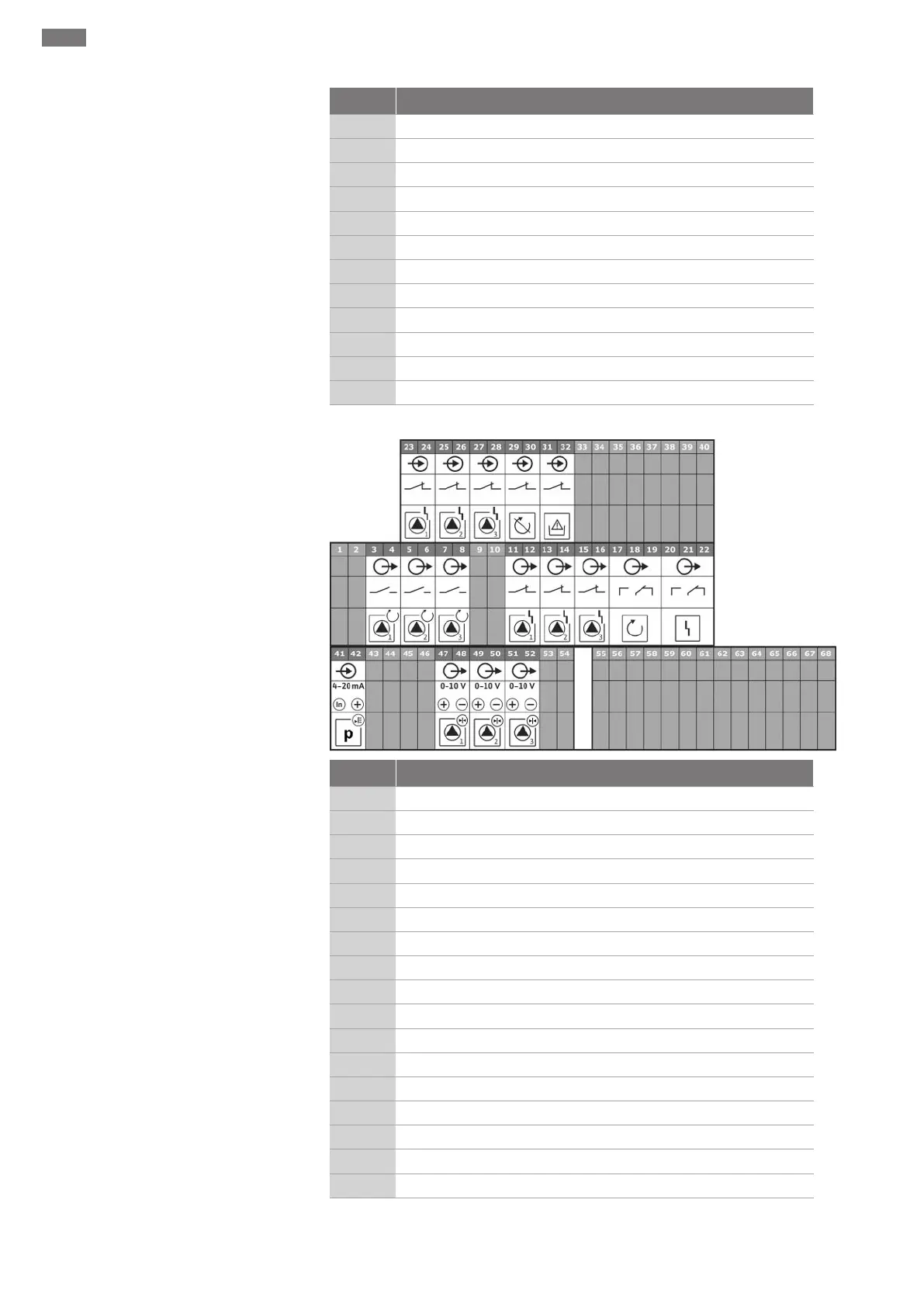

A Wilo-Control ECe-B3... kapocskiosztásai
Kapocs Funkció
3/4
Kimenet: 1. szivattyú egyedi üzemjelzése
5/6
Kimenet: 2. szivattyú egyedi üzemjelzése
7/8
Kimenet: 3. szivattyú egyedi üzemjelzése
11/12
Kimenet: 1. szivattyú egyedi zavarjelzése
13/14
Kimenet: 2. szivattyú egyedi zavarjelzése
15/16
Kimenet: 3. szivattyú egyedi zavarjelzése
17/18/19
Kimenet: gyűjtő üzemjelzés
20/21/22
Kimenet: gyűjtő zavarjelzés
23/24
Bemenet: 1. szivattyú frekvenciaváltójának hibaüzenete
25/26
Bemenet: 2. szivattyú frekvenciaváltójának hibaüzenete
27/28
Bemenet: 3. szivattyú frekvenciaváltójának hibaüzenete
29/30
Bemenet:Extern OFF
31/32
Bemenet: Vízhiány/szárazon futás elleni védelem
41/42
Bemenet: passzív nyomásérzékelő (4–20mA)
47/48
Kimenet: Nyomás előírt értéke, 1. szivattyú
49/50
Kimenet: Nyomás előírt értéke, 2. szivattyú
51/52
Kimenet: Nyomás előírt értéke, 3. szivattyú
