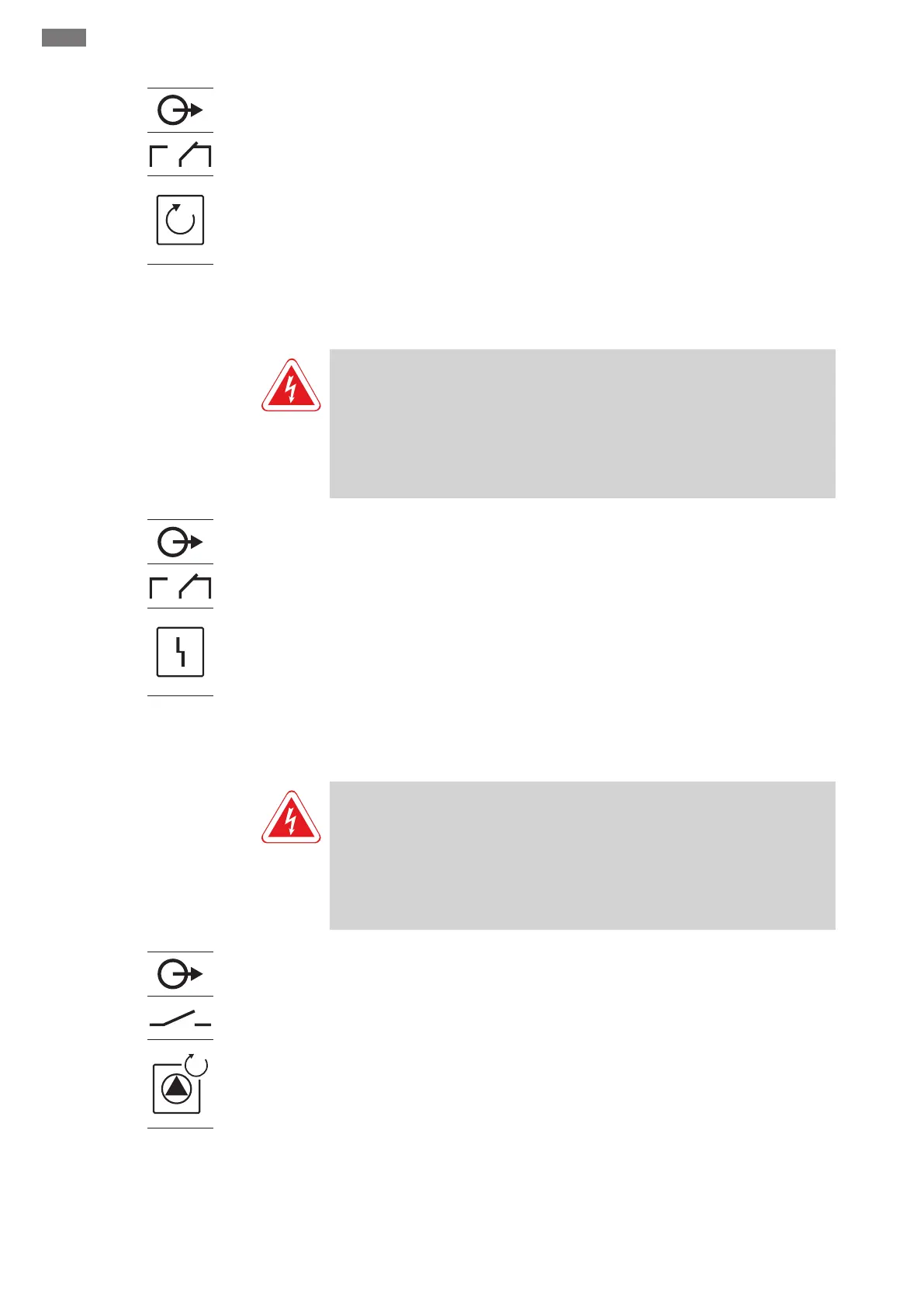

Fig.18: Simbolo panoramica degli allacciamenti
Viene emessa una segnalazione di funzionamento per tutte le pompe (SBM) da un’usci-
ta separata:
▪Tipo di contatto: contatto in commutazione libero da potenziale
▪Carico del contatto:
– Minimo: 12V,10 mA
– Massimo: 250V, 1A
Inserire i cavi di collegamento posati a cura del committente attraverso i pressacavi e
fissarli adeguatamente. Collegare i fili alla barra morsettiera conformemente allo sche-
ma degli allacciamenti. Prendere nota del numero del terminale dalla panoramica de-
gli allacciamenti riportato nel coperchio.
6.5.14 Collegamento segnalazione cu-
mulativa di blocco (SSM)
PERICOLO
Pericolo di morte a causa di corrente elettrica proveniente da fonti ester-
ne!
La tensione di alimentazione è fornita da una fonte esterna. Questa tensione è pre-
sente sui morsetti anche a interruttore principale spento! Pericolo di morte! Prima di
tutti i lavori separare la tensione di alimentazione della sorgente! I lavori elettrici de-
vono essere svolti da un elettricista esperto secondo le normative locali.
Fig.19: Simbolo panoramica degli allacciamenti
Viene emessa una segnalazione di blocco per tutte le pompe (SSM) da un’uscita separa-
ta:
▪Tipo di contatto: contatto in commutazione libero da potenziale
▪Carico del contatto:
– Minimo: 12V,10 mA
– Massimo: 250V, 1A
Inserire i cavi di collegamento posati a cura del committente attraverso i pressacavi e
fissarli adeguatamente. Collegare i fili alla barra morsettiera conformemente allo sche-
ma degli allacciamenti. Prendere nota del numero del terminale dalla panoramica de-
gli allacciamenti riportato nel coperchio.
6.5.15 Collegamento segnalazione singo-
la di funzionamento (EBM)
PERICOLO
Pericolo di morte a causa di corrente elettrica proveniente da fonti ester-
ne!
La tensione di alimentazione è fornita da una fonte esterna. Questa tensione è pre-
sente sui morsetti anche a interruttore principale spento! Pericolo di morte! Prima di
tutti i lavori separare la tensione di alimentazione della sorgente! I lavori elettrici de-
vono essere svolti da un elettricista esperto secondo le normative locali.
x
Fig.20: Simbolo panoramica degli allacciamenti
Viene emessa una segnalazione funzionamento per ogni pompa (EBM) da un’uscita se-
parata:
▪Tipo di contatto: contatto normalmente aperto libero da potenziale
▪Carico del contatto:
– Minimo: 12V,10 mA
– Massimo: 250V, 1A
Inserire i cavi di collegamento posati a cura del committente attraverso i pressacavi e
fissarli adeguatamente. Collegare i fili alla barra morsettiera conformemente allo sche-
ma degli allacciamenti. Prendere nota del numero del terminale dalla panoramica de-
gli allacciamenti riportato nel coperchio. La “x” nel simbolo indica la pompa corrispon-
dente:
▪1 = pompa 1
▪2 = pompa 2
▪3 = pompa 3
