Messa in servizio it
Istruzioni di montaggio, uso e manutenzione Wilo-Control EC/ECe-Booster 159

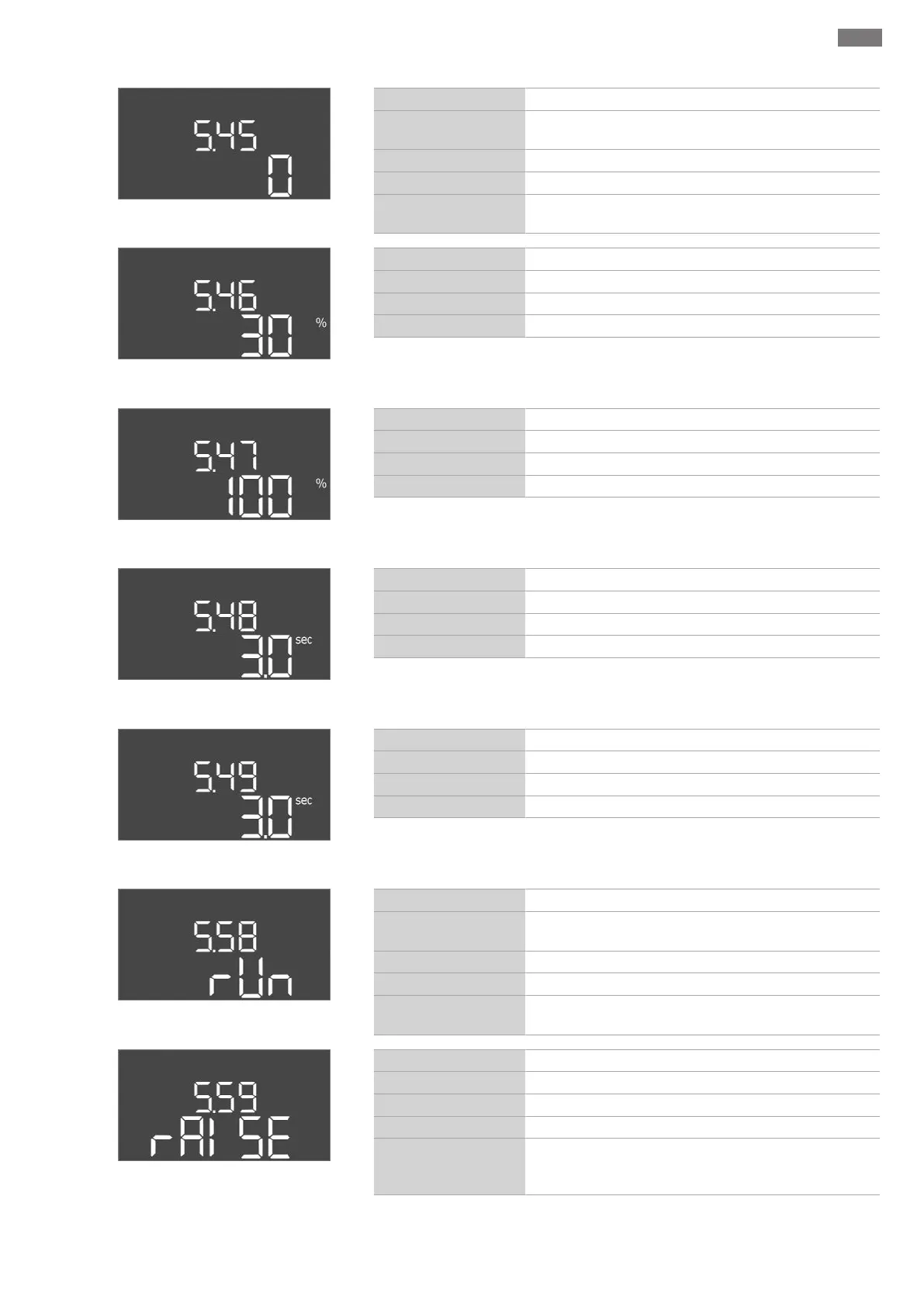

Fig.39: Menu 5.45
N. menu 5.45
Descrizione
Comportamento in caso di errore del sensore – Numero
delle pompe da attivare
Campo di valori 0 ... 3*
Impostazione di fabbrica 0
Spiegazione
* Il valore massimo dipende dal numero di pompe impostato
(menu 5.02).
Fig.40: Menu 5.46
N. menu 5.46 (solo Control ECe-Booster)
Descrizione Numero di giri minimo delle pompe
Campo di valori 0 ... 50%
Impostazione di fabbrica 30%
Fig.41: Menu 5.47
N. menu 5.47 (solo Control ECe-Booster)
Descrizione Numero di giri massimo delle pompe
Campo di valori 80 ... 100%
Impostazione di fabbrica 100%
Fig.42: Menu 5.48
N. menu 5.48 (solo Control ECe-Booster)
Descrizione Rampa di avvio convertitore di frequenza
Campo di valori 0 ... 10s
Impostazione di fabbrica 3s
Fig.43: Menu 5.49
N. menu 5.49 (solo Control ECe-Booster)
Descrizione Rampa di decelerazione del convertitore di frequenza
Campo di valori 0 ... 10s
Impostazione di fabbrica 3s
Fig.44: Menu 5.58
N. menu 5.58
Descrizione
Funzione dei segnalazione cumulativa di funzionamento
(SBM)
Campo di valori on, run
Impostazione di fabbrica run
Spiegazione
“on”: apparecchio di comando pronto al funzionamento
“Run”: almeno una pompa è in funzione.
Fig.45: Menu 5.59
N. menu 5.59
Descrizione Funzione di segnalazione cumulativa di blocco (SSM)
Campo di valori fall, raise
Impostazione di fabbrica raise
Spiegazione
“fall”: il relè si diseccita. Con questa funzione è possibile
monitorare la tensione di rete.
“raise”: il relè si attiva.
