Messa in servizio it
Istruzioni di montaggio, uso e manutenzione Wilo-Control EC/ECe-Booster 161

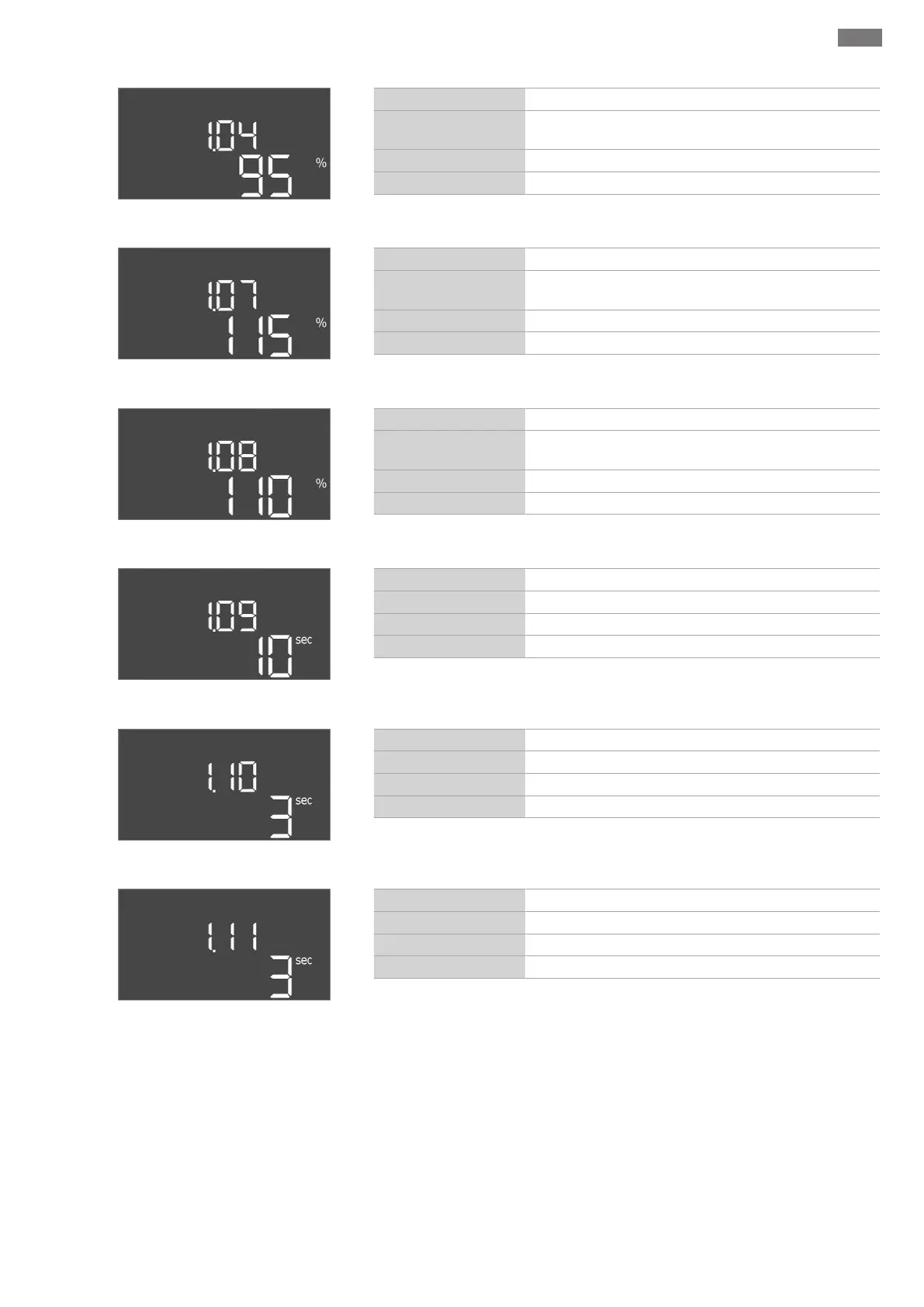

Fig.53: Menu 1.04
N. menu 1.04
Descrizione
Soglia di inserzione della pompa in % rispetto al valore no-
minale di pressione
Campo di valori 75 ... 99%
Impostazione di fabbrica 95%
Fig.54: Menu 1.07
N. menu 1.07
Descrizione
Soglia di disinserzione della pompa base in % rispetto al va-
lore nominale di pressione
Campo di valori 101 ... 125%
Impostazione di fabbrica 115%
Fig.55: Menu 1.08
N. menu 1.08 (solo Control EC-Booster)
Descrizione
Soglia di disinserzione della pompa di punta in % rispetto al
valore nominale di pressione
Campo di valori 101 ... 125%
Impostazione di fabbrica 110%
Fig.56: Menu 1.09
N. menu 1.09
Descrizione Disinserimento ritardato della pompa base
Campo di valori 0 … 180s
Impostazione di fabbrica 10s
Fig.57: Menu 1.10
N. menu 1.10
Descrizione Inserimento ritardato della pompa di punta
Campo di valori 0 … 30s
Impostazione di fabbrica 3s
Fig.58: Menu 1.11
N. menu 1.11
Descrizione Disinserimento ritardato della pompa di punta
Campo di valori 0 … 30s
Impostazione di fabbrica 3s
Menu 2: Collegamento bus di campo ModBus
L’apparecchio di comando è dotato di un’interfaccia RS485 per il collegamento tramite
ModBus RTU. L’interfaccia permette di leggere e modificare diversi parametri. L’appa-
recchio di comando in questa modalità funziona come slave Modbus. In appendice sono
riportate una panoramica dei singoli parametri e una descrizione dei tipi di dati utilizzati.
Per utilizzare l’interfaccia ModBus, effettuare le impostazioni nei seguenti menu:
