de Aufstellung
20 WILO SE 2019-07

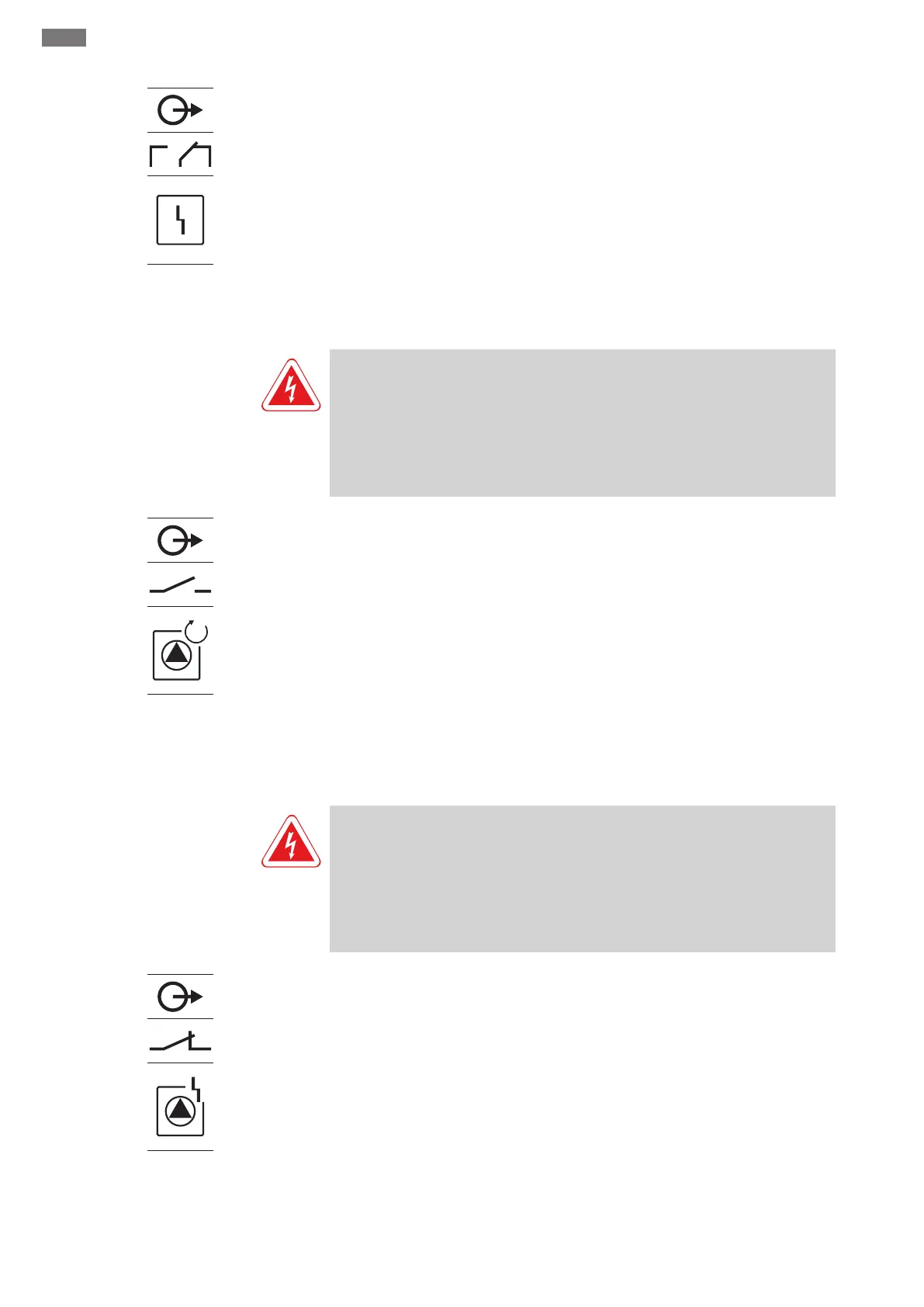

Fig.19: Symbol Anschlussübersicht
Über einen separaten Ausgang wird eine Störmeldung für alle Pumpen (SSM) ausgege-
ben:
▪Kontaktart: potentialfreier Wechslerkontakt
▪Kontaktbelastung:
– Minimal: 12V, 10mA
– Maximal: 250V, 1A
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer
der Anschlussübersicht im Deckel entnehmen.
6.5.15 Anschluss Einzelbetriebsmeldung
(EBM)
GEFAHR
Lebensgefahr durch elektrischen Strom einer externen Quelle!
Die Spannungsversorgung erfolgt durch eine externe Quelle. Diese Spannung liegt
auch bei ausgeschaltetem Hauptschalter an den Klemmen an! Es besteht Lebensge-
fahr! Vor sämtlichen Arbeiten muss die Spannungsversorgung der Quelle getrennt
werden! Elektrische Arbeiten muss eine Elektrofachkraft nach den lokalen Vorschrif-
ten ausführen.
x
Fig.20: Symbol Anschlussübersicht
Über einen separaten Ausgang wird eine Betriebsmeldung pro Pumpe (EBM) ausgege-
ben:
▪Kontaktart: potentialfreier Schließer
▪Kontaktbelastung:
– Minimal: 12V, 10mA
– Maximal: 250V, 1A
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer
der Anschlussübersicht im Deckel entnehmen. Das „x“ im Symbol gibt die jeweilige
Pumpe an:
▪1 = Pumpe 1
▪2 = Pumpe 2
▪3 = Pumpe 3
6.5.16 Anschluss Einzelstörmeldung
(ESM)
GEFAHR
Lebensgefahr durch elektrischen Strom einer externen Quelle!
Die Spannungsversorgung erfolgt durch eine externe Quelle. Diese Spannung liegt
auch bei ausgeschaltetem Hauptschalter an den Klemmen an! Es besteht Lebensge-
fahr! Vor sämtlichen Arbeiten muss die Spannungsversorgung der Quelle getrennt
werden! Elektrische Arbeiten muss eine Elektrofachkraft nach den lokalen Vorschrif-
ten ausführen.
x
Fig.21: Symbol Anschlussübersicht
Über einen separaten Ausgang wird eine Störmeldung pro Pumpe (ESM) ausgegeben:
▪Kontaktart: potentialfreier Öffner
▪Kontaktbelastung:
– Minimal: 12V, 10mA
– Maximal: 250V, 1A
Bauseits verlegte Anschlusskabel durch die Kabelverschraubungen einführen und be-
festigen. Adern laut Anschlussplan an der Klemmleiste anschließen. Klemmennummer
der Anschlussübersicht im Deckel entnehmen. Das „x“ im Symbol gibt die jeweilige
Pumpe an:
▪1 = Pumpe 1
▪2 = Pumpe 2
▪3 = Pumpe 3
