Monterings- og driftsvejledning Wilo-Control EC/ECe-Booster 249
Menu 2: Feltbusforbindelse ModBus
Til forbindelsen via ModBus RTU er styreenheden udstyret med en RS485-grænseflade.
Via grænsefladen kan forskellige parametre aflæses og til dels også ændres. Styreenhe-
den fungerer som Modbus-slave. I bilaget er der vist en oversigt over de enkelte para-
metre og en beskrivelse af de anvendte datatyper. For at kunne anvende ModBus-
grænsefladen skal indstillingerne i nedenstående menuer udføres:

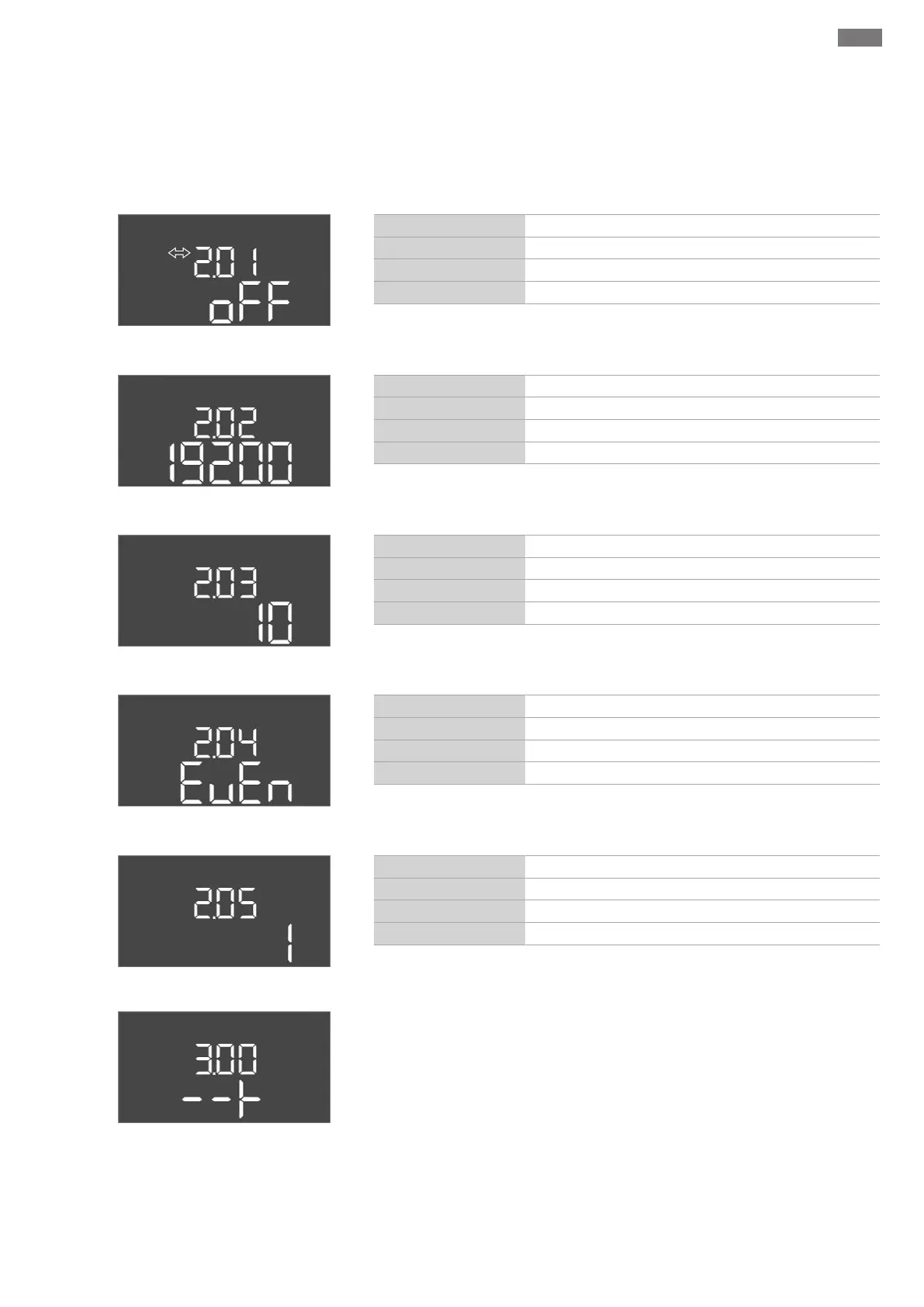

Fig.59: Menu 2.01
Menu-nr. 2.01
Beskrivelse ModBus RTU-grænseflade Til/Fra
Værdiområde on, off
Fabriksindstilling off
Fig.60: Menu 2.02
Menu-nr. 2.02
Beskrivelse Baudrate
Værdiområde 9600; 19200; 38400; 76800
Fabriksindstilling 19200
Fig.61: Menu 2.03
Menu-nr. 2.03
Beskrivelse Slave-adresse
Værdiområde 1 ... 254
Fabriksindstilling 10
Fig.62: Menu 2.04
Menu-nr. 2.04
Beskrivelse Paritet
Værdiområde none, even, odd
Fabriksindstilling even
Fig.63: Menu 2.05
Menu-nr. 2.05
Beskrivelse Antal stop-bits
Værdiområde 1; 2
Fabriksindstilling 1
Menu 3: Frigivelse af pumper
For at anlægget kan køre, skal driftstypen defineres for hver pumpe, og pumperne skal
frigives:
▪Fra fabrikkens side er alle pumper indstillet på driftstypen "auto".
▪Når pumperne frigives i menuen 3.01, starter den automatiske drift.
BEMÆRK!Nødvendige indstillinger for den første konfiguration.
Udfør følgende arbejder under den første konfiguration:
▪Kontrol af pumpernes omdrejningsretning
▪Præcis indstilling af motorstrømovervågning (kun "Control EC-Booster")
For at kunne udføre disse arbejder skal følgende indstillinger udføres:
