et Paigaldamine
272 WILO SE 2019-07
TEATIS
• Olenevalt süsteemi takistusest ja ühendatud tarbijate maksimaalsetest lülitustest/
tundidest võib esineda pingekõikumisi ja/või -langusi.
• Varjestatud kaablite kasutamisel paigaldage varjestus lülitusseadises ühepoolselt
maandussiinile.
• Laske ühendus teha ainult elektrikul.
• Järgige ühendatud pumpade ja signaaliandurite paigaldus- ja kasutusjuhendit.
▪Võrguühenduse vool ja pinge peavad vastama tüübisildil olevatele andmetele.
▪Paigaldage võrgupoolne kaitse kohalike eeskirjade kohaselt.
▪Automaatkaitsme kasutamisel valige lülituskarakteristik ühendatud pumba põhjal.
▪Kui paigaldatakse rikkevoolukaitselüliti (RCD, A-tüüp, siinusekujuline vool,
universaalselt voolutundlik), järgige kohalikke eeskirju.
▪Paigaldage ühenduskaabel kohalike eeskirjade kohaselt.
▪Ärge vigastage paigaldamise ajal ühenduskaablit.
▪Maandage lülitusseadis ja kõik elektritarbijad.
6.5.1 Komponentide ülevaade: Wilo-
Control EC-Booster
F1 F2 F3
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
GND A(+) B(-)
GND LO
J4
J3
J2
HI
1
2
26
Current Pump1
Current Pump2
4
5
8
9
6
3
2
1
7
10

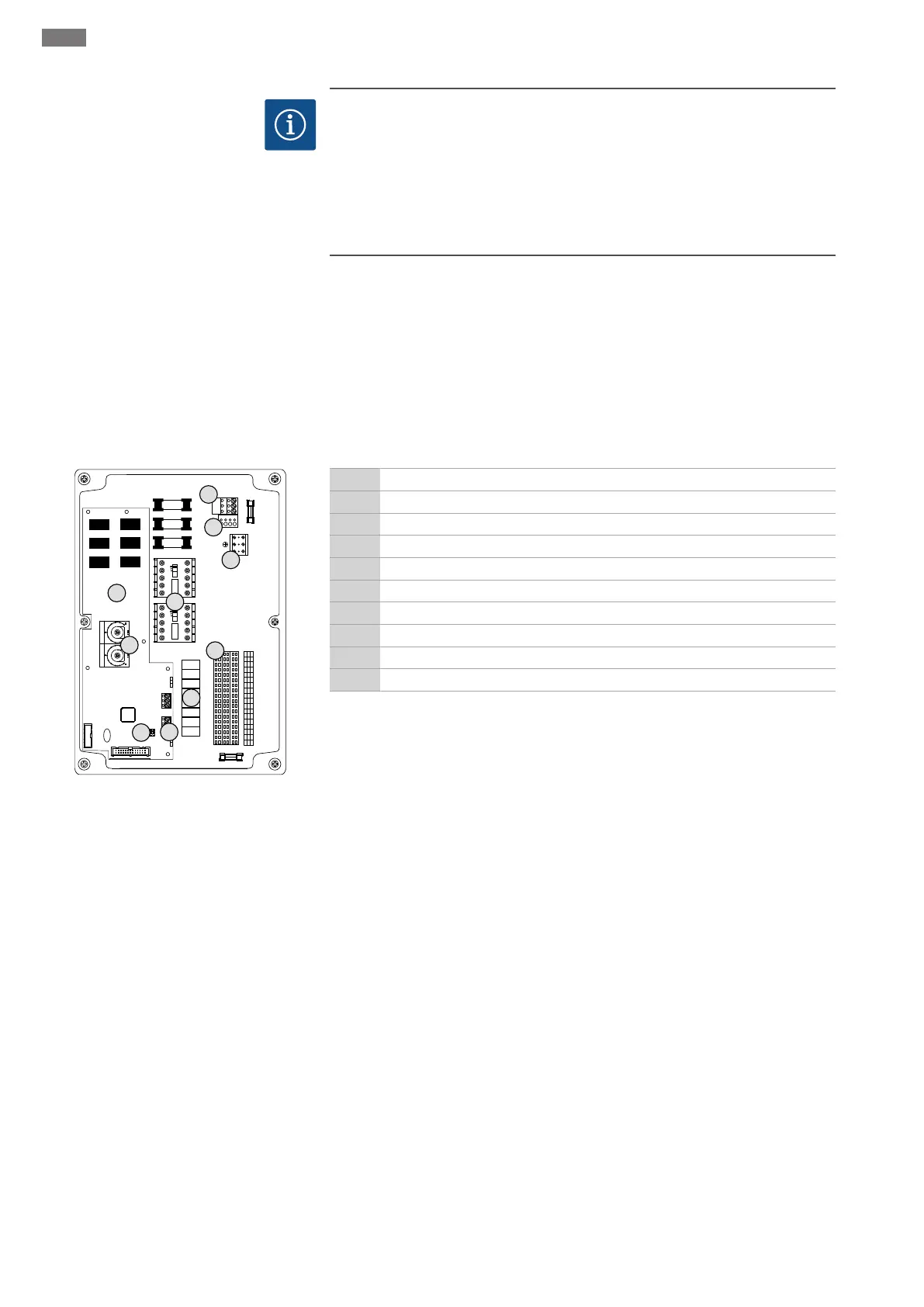

Fig.2: Control EC-B 2...
1 Klemmliist: Võrguühendus
2 Toitepinge seadistus
3 Klemmliist: Maandus (PE)
4 Klemmliist: Juhtimine/andur
5 Kontaktorite kombinatsioonid:
6 Väljundreleed
7 Juhtplaat
8 Mootori vooluvalvuri potentsiomeeter
9 ModBus RTU: RS485-liides
10 ModBus RTU: Termineerimise/polariseerimise sillus
